工具/材料

creo5.0

详细内容

• 01

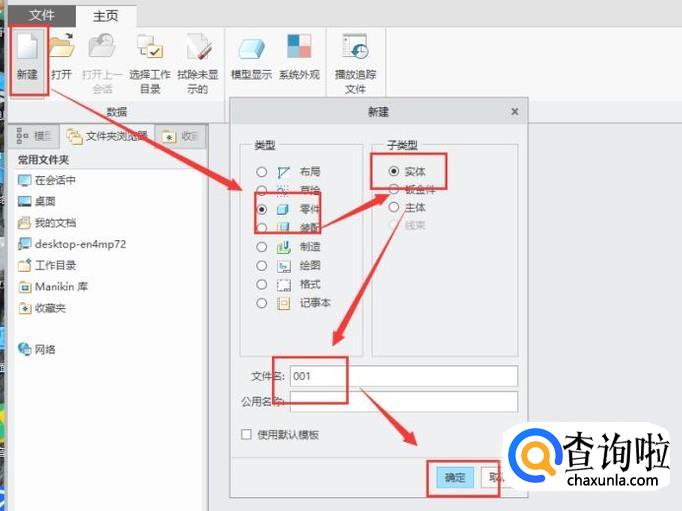

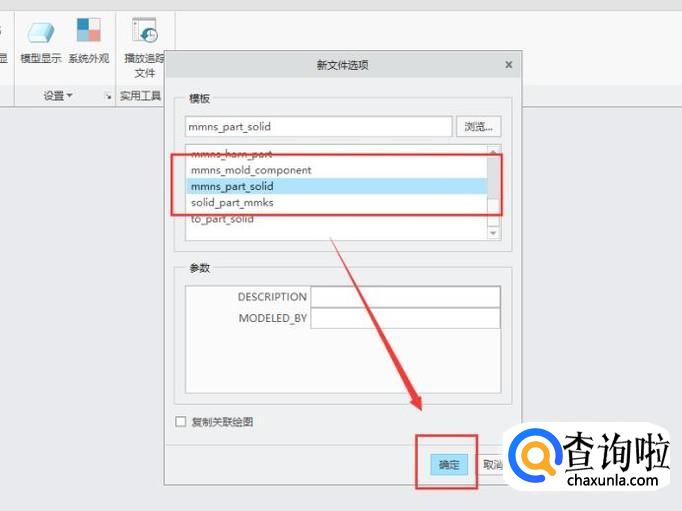

  打开creo软件，创建新的零件，创建过程如图所示。


• 02

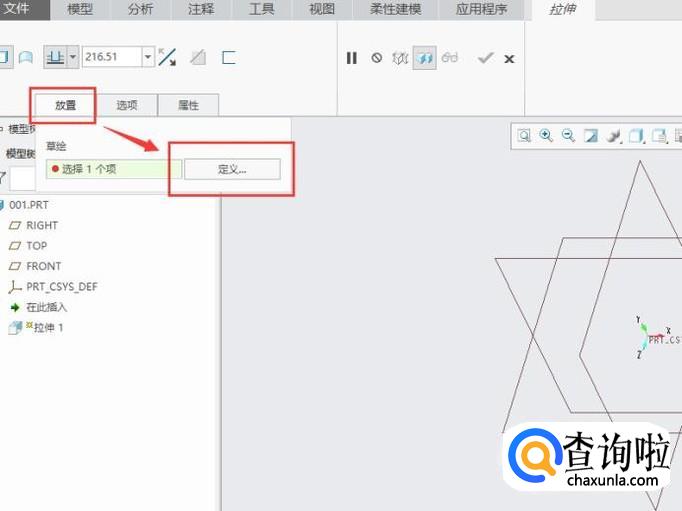

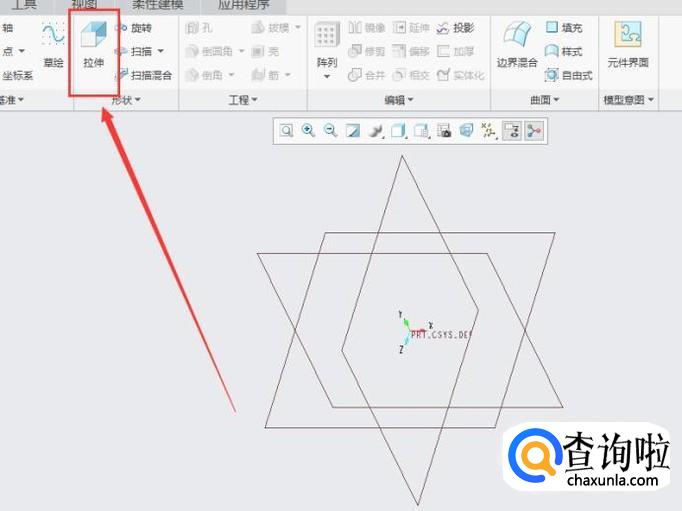

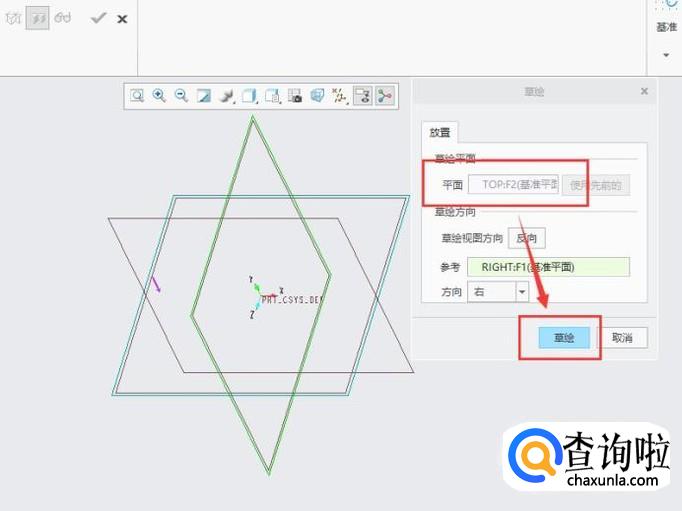

  点击“拉伸”指令，选择TOP面为草绘平面，如图所示。


• 03

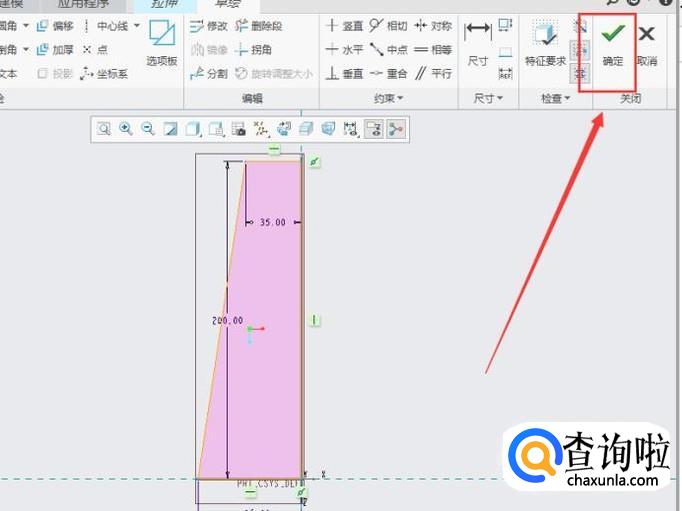

  在草绘平面创建图示图形，点击“绿色对勾”即可，如图所示。


• 04

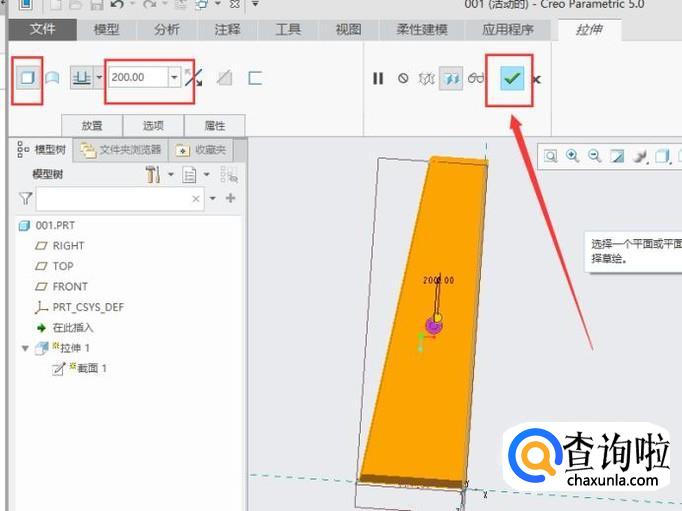

  设置拉伸参数，点击“绿色对勾”即可完成拉伸，如图所示。


• 05

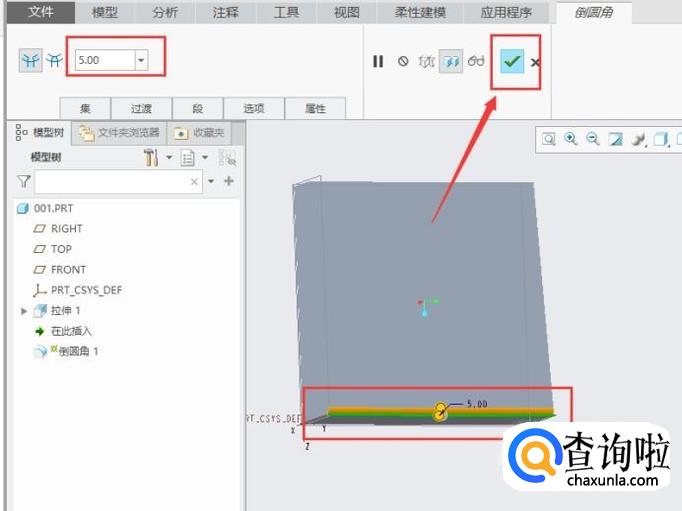

  点击“倒圆角”命令，将图示位置的边进行倒圆角，圆角半径值为5，如图所示。


• 06

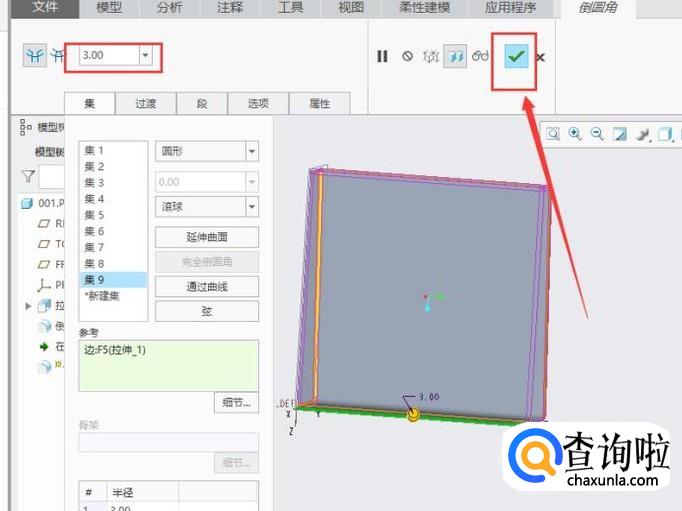

  再次选择“倒圆角”命令，对周围的边进行倒角，圆角半径为3，如图所示。


• 07

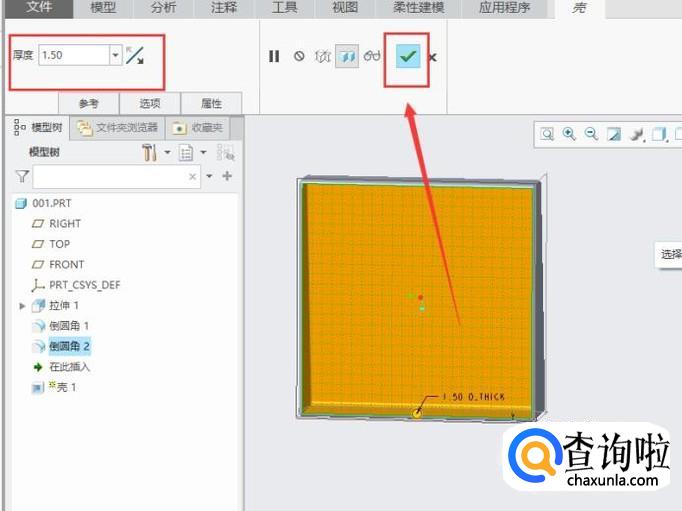

  点击“壳”命令，对实体进行抽壳操作，参数设置如图所示。


• 08

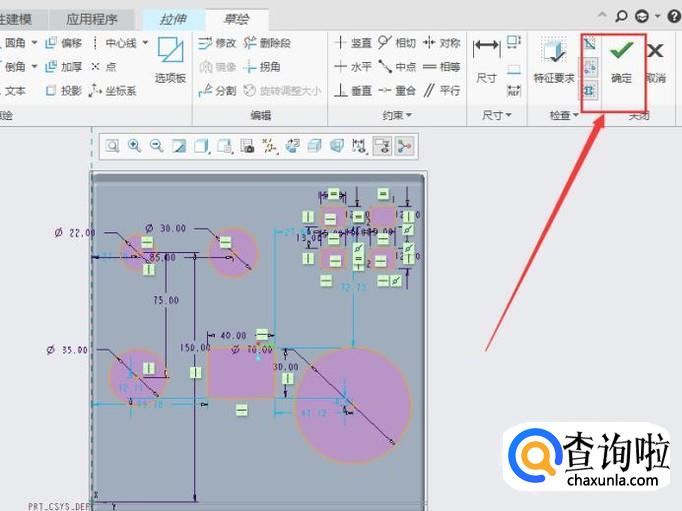

  选中图示界面，点击“拉伸”命令，在该界面绘制仪表箱上面的按键孔和开关孔，最后点击“绿色对勾”即可，如图所示。


• 09

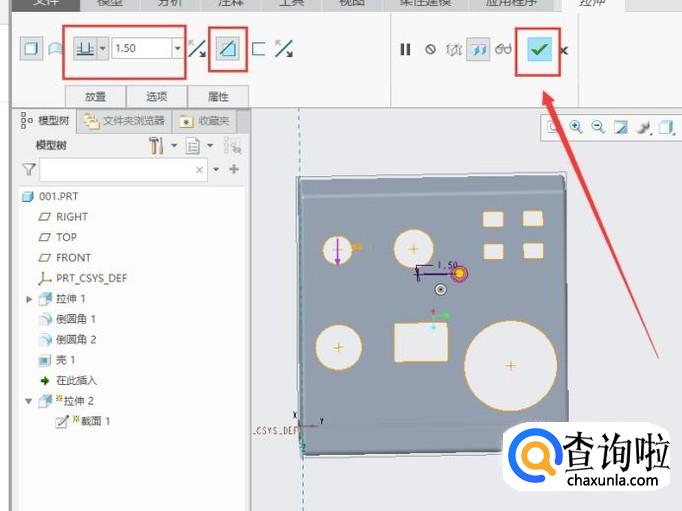

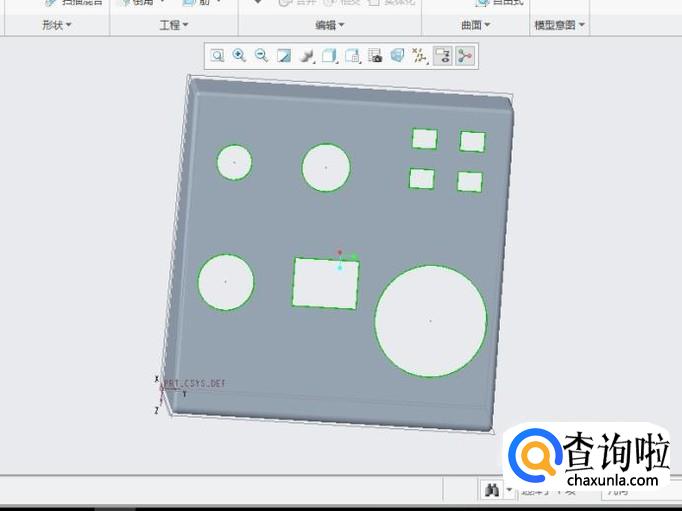

  设置拉伸切除参数，最后点击“绿色对勾”即可，如图所示。
