详细内容

• 01

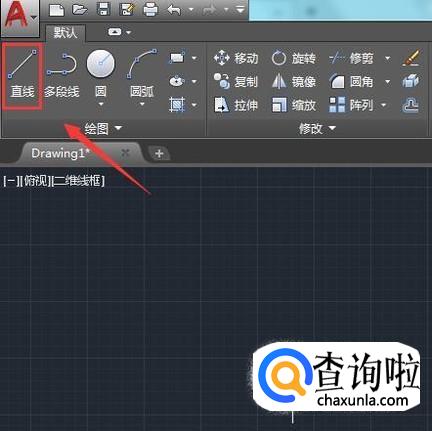

  打开CAD之后在绘图里找到直线命令，如图所示：


• 02

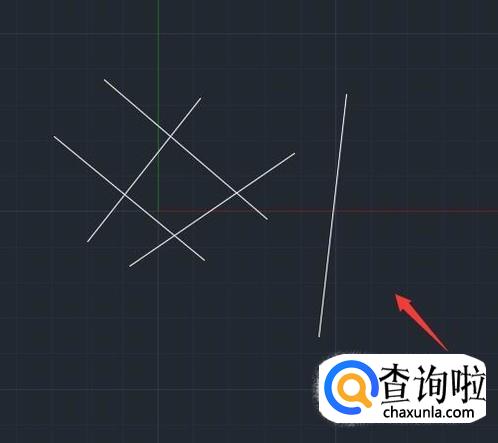

  选择直线命令我们在绘图区里绘制一些直线，如图所示：


• 03

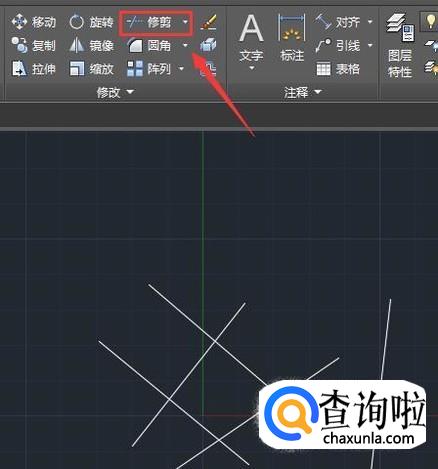

  绘制好直线之后，我们在修改里找到修剪选项，如图所示：


• 04

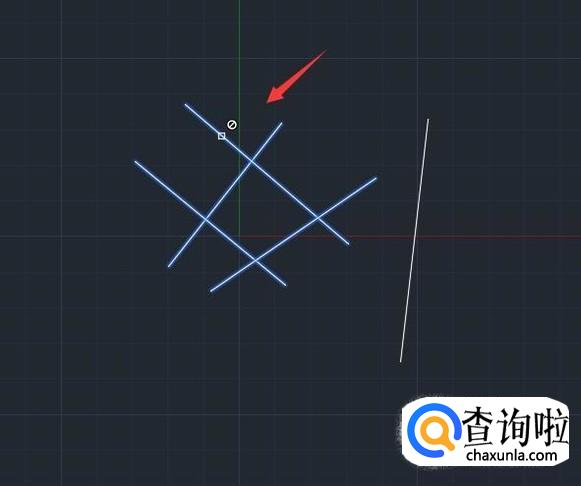

  选修剪选项选择需要修剪的直线，然后按下回车键将鼠标移动需要修剪的线上，可以看到就变成虚线的样子了，如图所示：


• 05

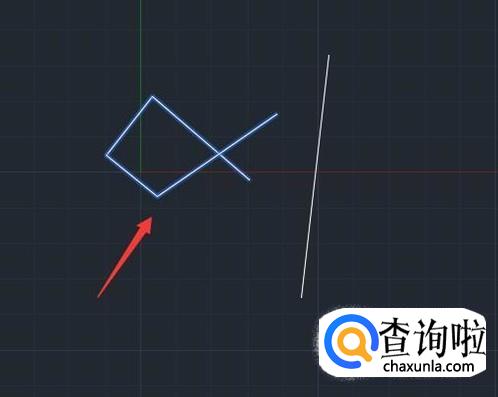

  依次点击需要的修剪的线就可将其修剪掉，其效果如图所示：


• 06

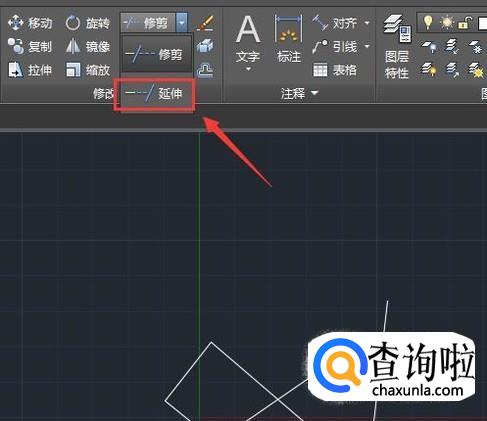

  修建好图形之后我们再点击修剪的下拉箭头，在其下拉菜单那里找到延伸选项，如图所示：


• 07

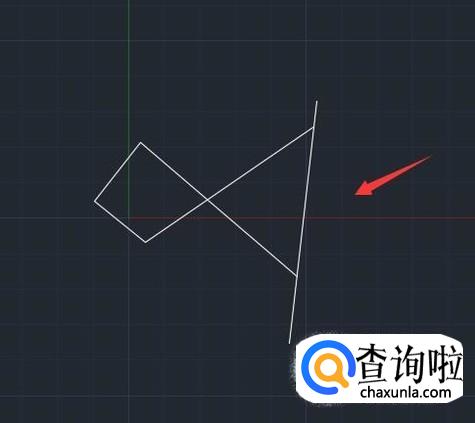

  点击延伸选项选择边界线，然后按下回车键在依次点击需要延伸的线就可以延伸线了，如图所示：
