CAD制图中，常常需要应用图案填充来表征各类物体或者结构，下面我就来讲讲CAD怎么填充混凝土图案。

详细内容

• 01

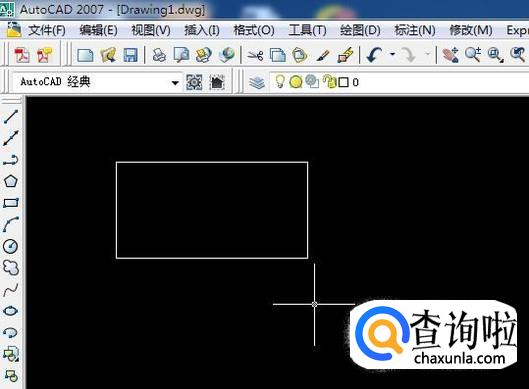

  首先，我们打开CAD软件，并任意画一个图形来演示，如图所示，我们需要往该图形内填充混凝土图案。


• 02

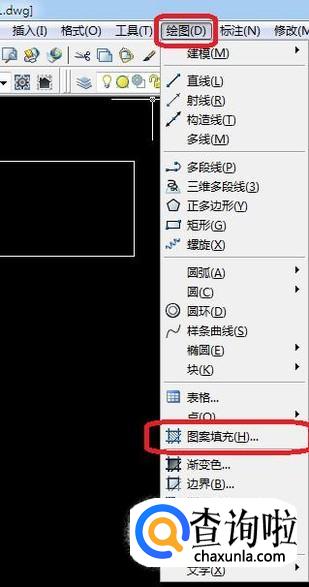

  点击“绘图”，下拉菜单中选择“图案填充”。


• 03

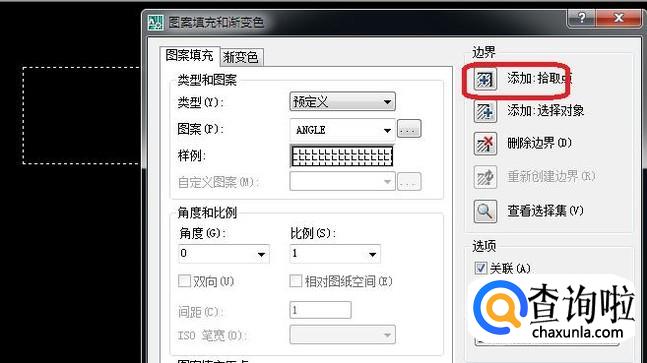

  出现“图案填充”面板，点击其中的“添加拾取点”，然后点击一下图形内部，把填充区域选中（如图所示，选中后填充区域被虚线圈闭）。


• 04

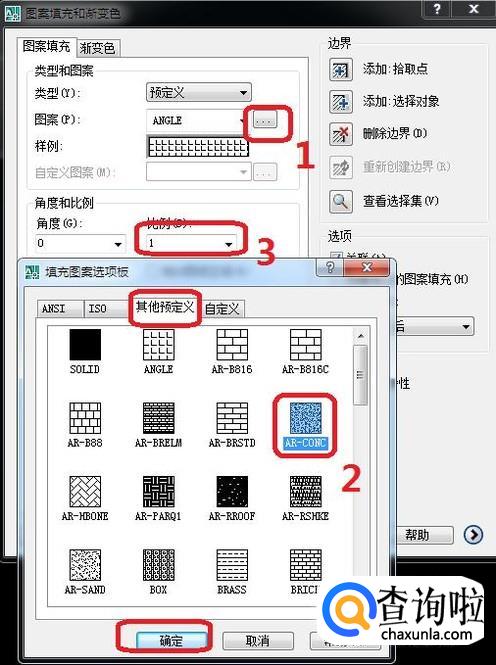

  然后点击图案旁边的扩展按钮，如图所示，出现“图案填充选项板”，选择“其他预定义”里面的“AR-CONC”图案，然后设置一下填充图案比例，根据经验设置为0.5（可以根据图形尺寸及显示效果调节）。


• 05

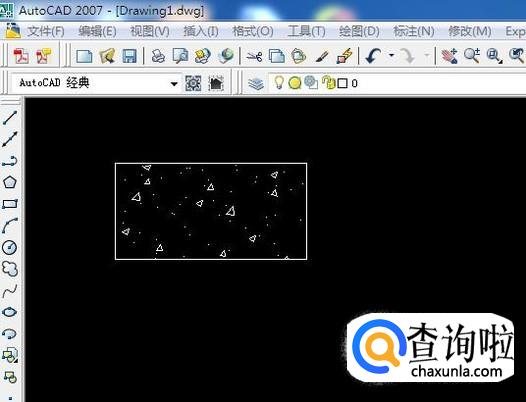

  点击确定之后，关闭面板，就看见混凝土图案填充完成了，效果如下图所示。
