UG如何造一个对边为8mm的内六角扳手？
简要回答
内六角扳手是一种很常见的机械工具，
有很多种规格，
那么，
UG如何造一个对边为8mm的内六角扳手呢？
详细内容
- 01

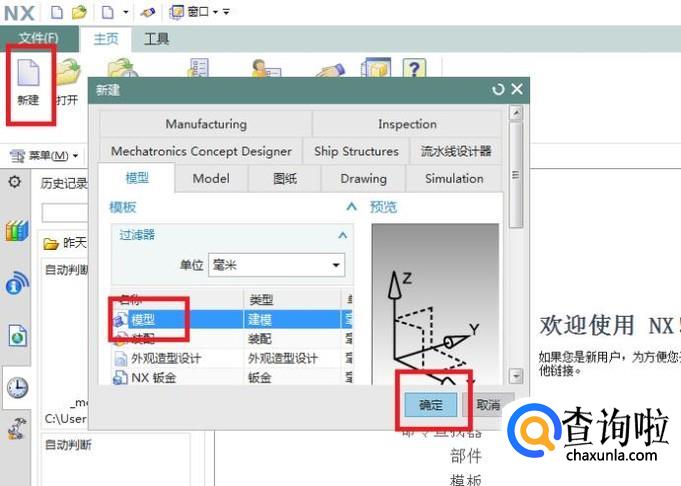

如下图所示，
打开UG10.0软件，
在主页工具栏中点击“新建”图标，
然后弹出一个“新建”对话框，
在对话框中选择“模型”，
再点击“新建”对话框下方的“确定”，
至此，
一个空白的模型文件创建成功了。
- 02

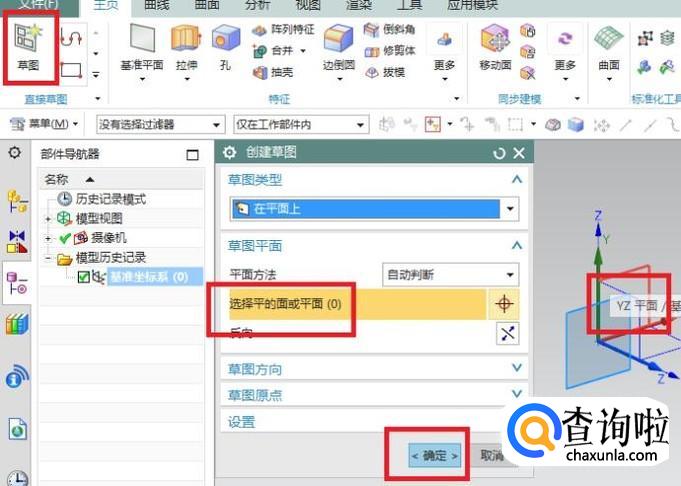

如下图所示，
点击主页工具栏中的“草图”图标，
弹出“创建草图”对话框，
选择“YZ平面”为草图平面，
点击对话框下方的“确定”按钮，
至此，
第一个草图创建成功了。
- 03

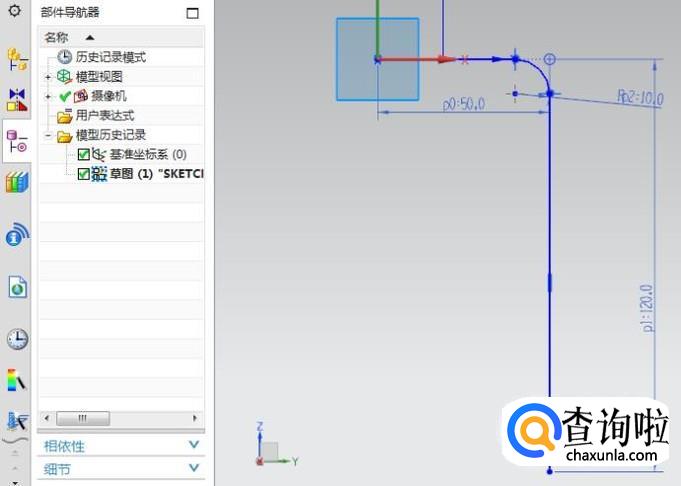

画一个如下图所示的草图，
首先，点击草图工具栏中的“轮廓”图标，
以坐标原点为起点画一个连续的一横一竖两条直线，
再点击草图工具栏中的“圆角”图标，
在这一横一竖两条线之间画一个圆角，
参考下图中的尺寸进行标注约束，
点击工具栏中的“完成”图标，
完成并退出草图。
至此，
第一个草图绘制成功。
- 04

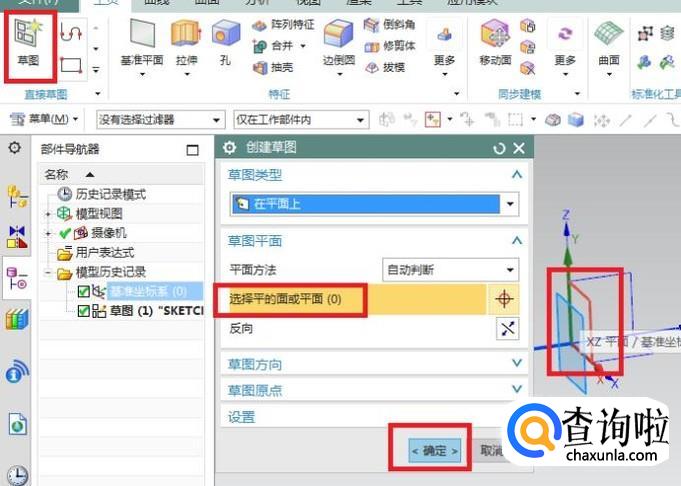

如下图所示，
继续点击主页工具栏中的“草图”图标，创建第二个草图，
出现“创建草图”对话框，
选择“XZ平面”为草图平面，
点击对话框下方的“确定”。
至此，
第二个草图创建完毕。
- 05

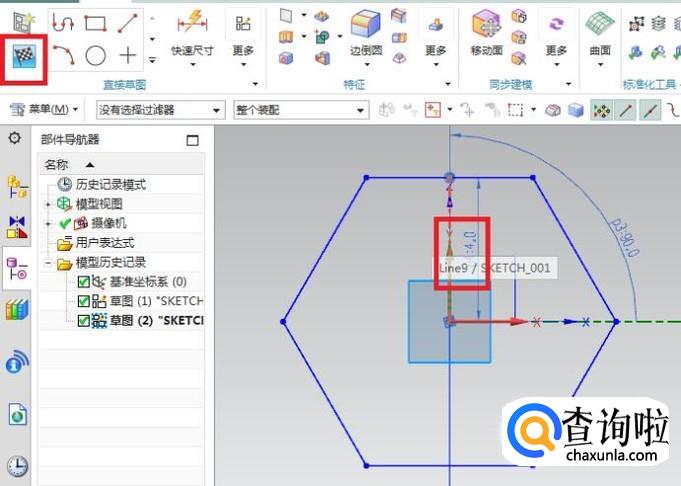

如下图所示，
点击草图工具栏中的“多边形”图标，
以坐标原点为圆心画一个正六边形，内切圆半径为4，
点击草图工具栏中的“完成”图标，
完成并退出草图。
至此，
第二个草图绘制完成。
- 06

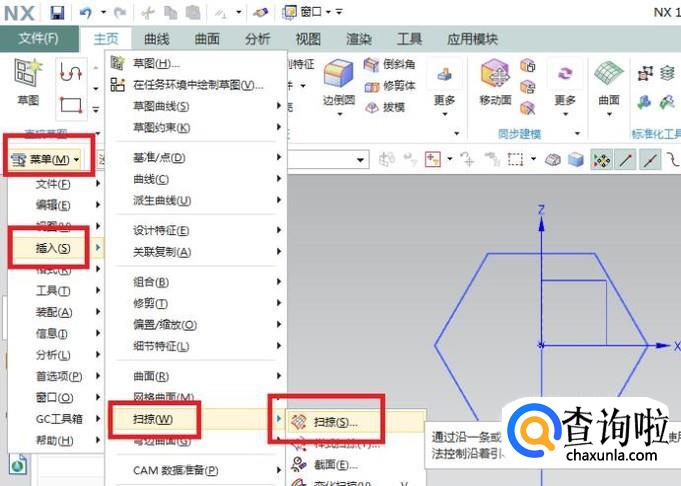

如下图所示，
执行【菜单——插入——扫掠——扫掠】，
激活“扫掠”命令。
- 07

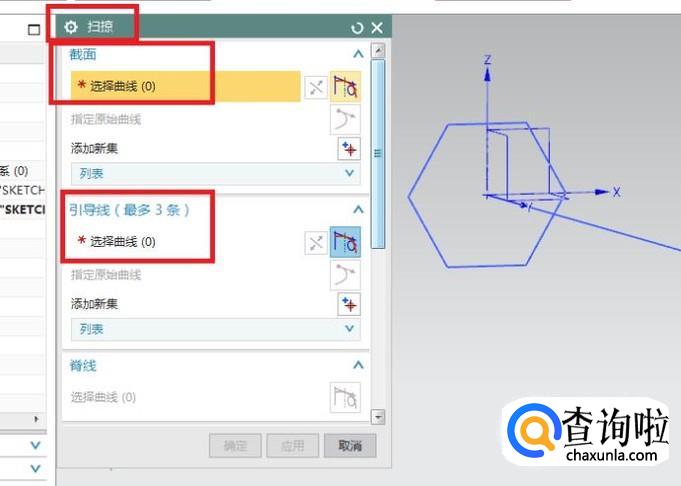

如下图所示，
出现了“扫掠”对话框，
可以看到一片空白，
截面和引导线都需要我们去设置。
- 08

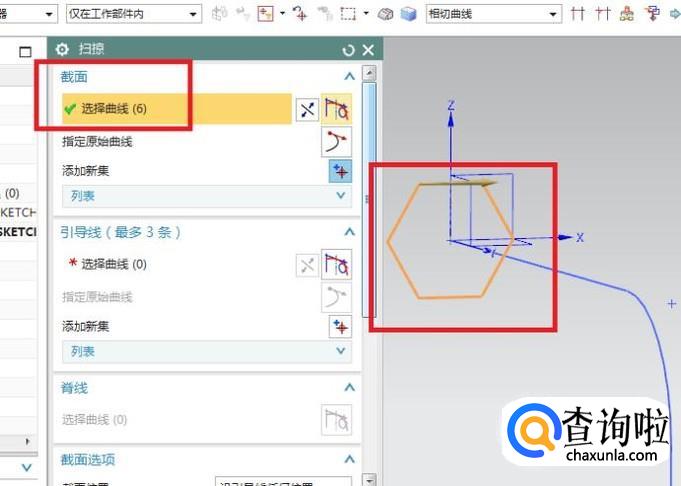

如下图所示，
先设置截面一栏，
截面一栏选择曲线：草图中的正六边形一条边一条边的按顺序去选择，六条边全部选中。
- 09

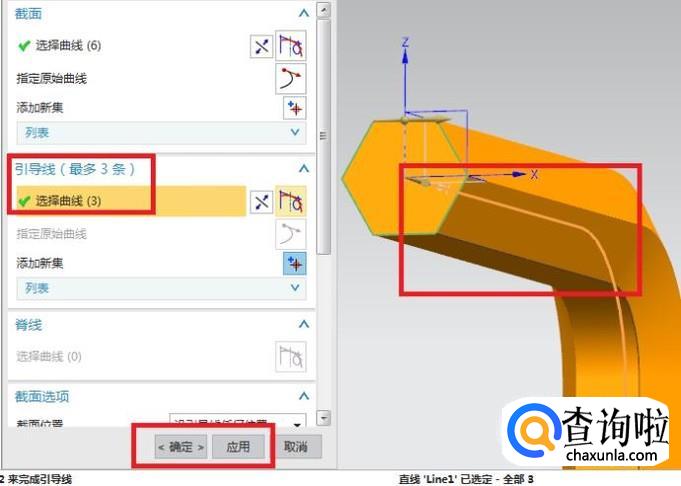

如下图所示，
引导线一栏选择曲线：选择第一个草图中画的那个水平竖直带圆弧的线段，
刚一选择完毕，预览效果就出来了，
最后，
点击对话框下方的“确定”或者“应用”。
- 010

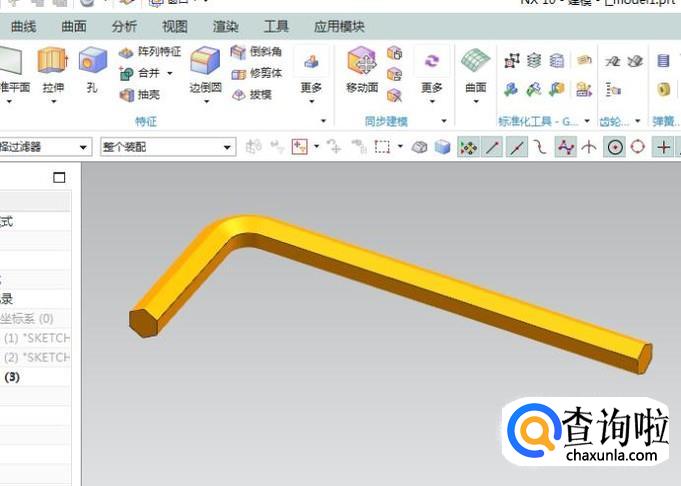

如下图所示，
一个对边为8mm的内六角扳手就这样简单的在UG中造出来了。
- 011

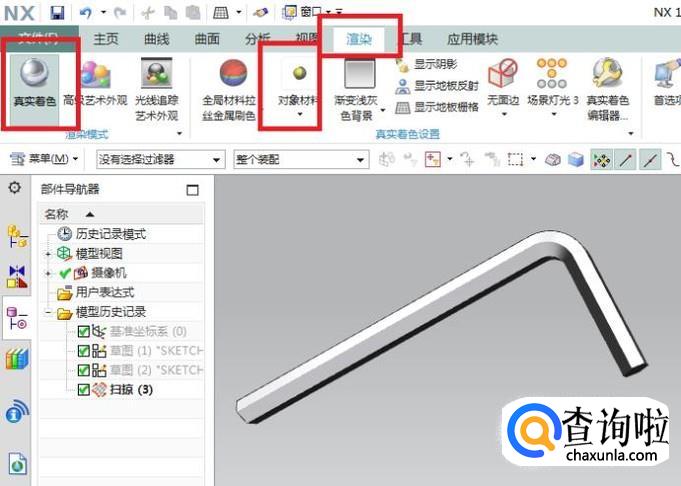

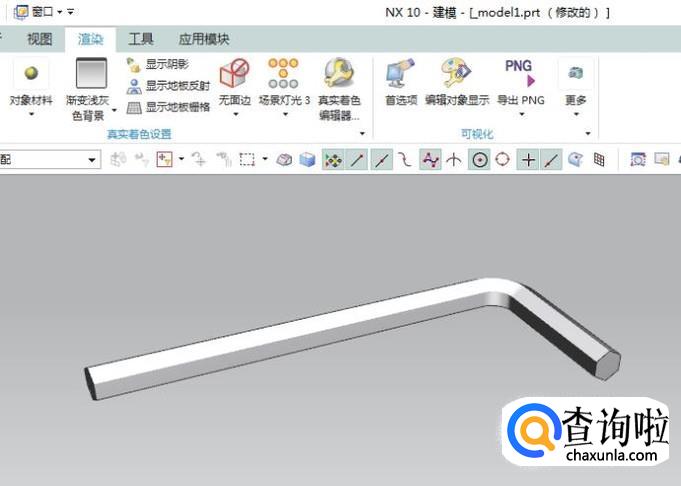

如下图所示，
渲染一下看看，是不是和现实中差不多了？
工具/材料
电脑
UG10.0软件
