工具/材料

装有NX10.0的电脑

详细内容

• 01

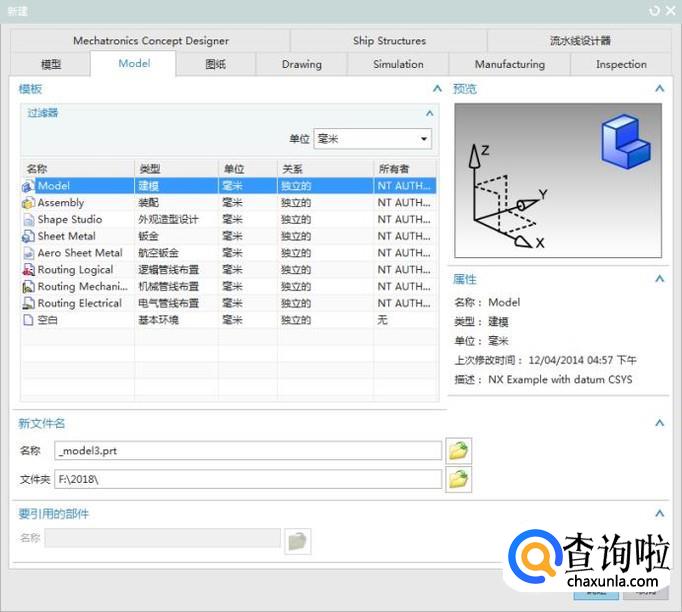

  点击左上角的“新建”命令，打开新建对话框。可以看到有很多模块可以选择，选择“建模”模块。对话框底部可以选择创建的文件的文件名和保存路径，按照自己的需要更改。


• 02

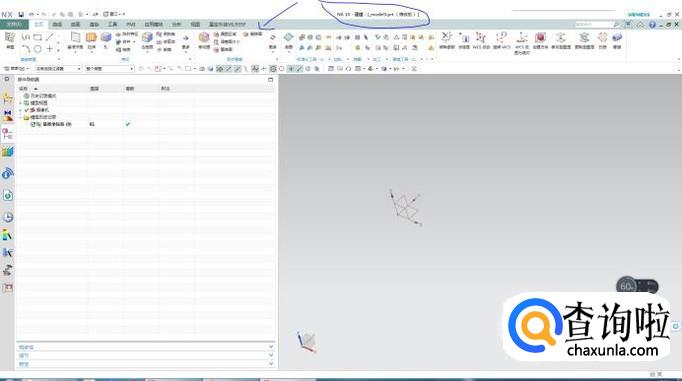

  顶端会显示进入的模块名称和文件的名称。（NX10.0已经支持中文文件名称了，早期版本不支持。）如图所示。上面会显示很多建模需要的命令。


• 03

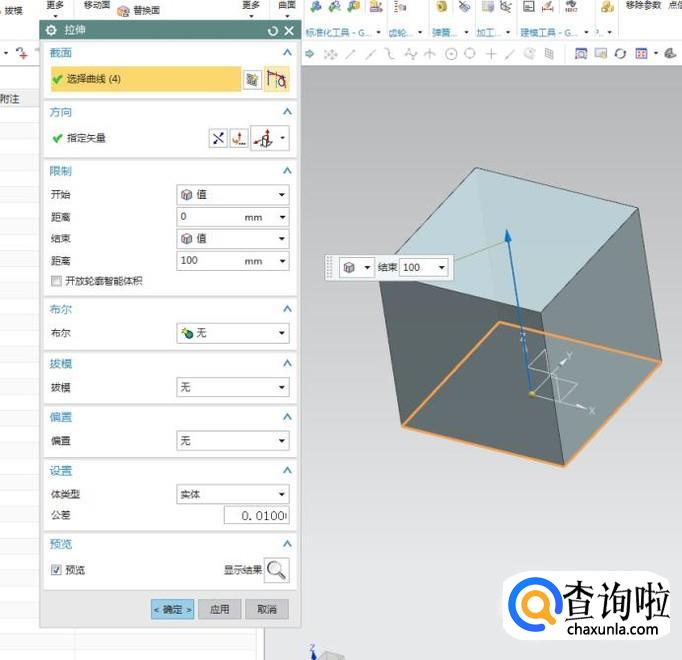

  点击“拉伸”命令，填好参数，我们就可以画出一个正方体。长用的建模命令有：拉伸，旋转，管道，球，等等。


• 04

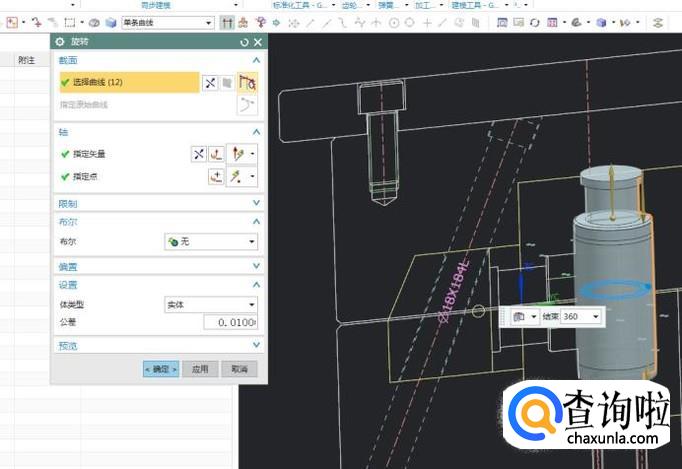

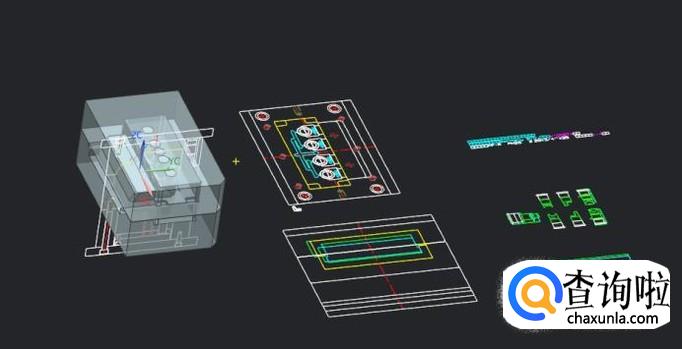

  下面是“旋转”命令，可以根据线条轮廓旋转出你想要的实体。图片中是设计并造型好的注塑模具。


• 05

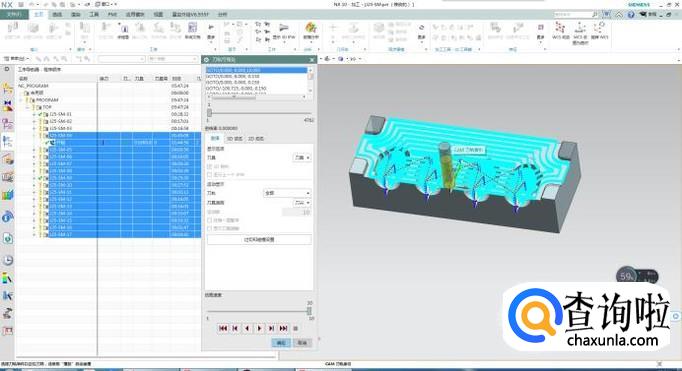

  造型完毕之后可以直接进入“加工”模块编程了，可以说是非常方便的。图片中是编好的程序在进行仿真。检查无误后就可以上机床进行加工了。



特别提示

学习NX需要多看多练，坚持下来才会有效果。加油~
