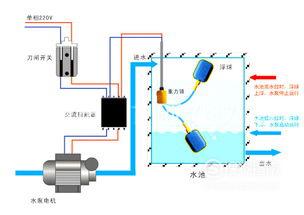

浮球液位开关接线原理图

知识问答小编

0次浏览

2022-10-22 06:13:21

最佳经验

本文由作者推荐

详细内容

01

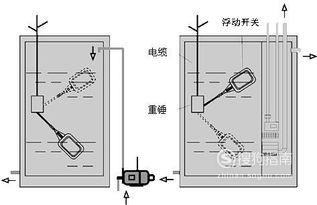

浮球液位开关原理效果图。
02
使用“黑色”和“蓝色”两种电线：当浮球处于下水位时，接点是处于接通的状态，浮球处于水位时，接点处于未通的状态。
03
使用“黑色”和“褐色”两种电线：浮球处于下水位时，接点处于接通的状态，浮球正处于水位时，接点处于未通的状态。
04
将浮球开关的电线从重锤的中心处的下凹圆孔地方穿入后，然后轻轻地推动一下重锤，使其嵌在圆孔上方的塑胶环因电线头之推力而脱落向下。(如果有必要的情况之下，也可使用螺丝起子把此一塑胶环拆下)，再将这个脱落的塑胶环套在电缆上所向固定的设定水位所处置。
05
首先轻轻地推动一下重锤并拉出电缆，直到重锤中心能够扣住塑胶环。**重锤只要轻扣在塑胶环中就不会再滑落出来，此塑胶环若有损坏或是遗失，那么可以使用同轻裸铜线扣入电缆进行替换。
