caxa如何造一个内六角扳手？

知识问答小编

0次浏览

2022-10-24 22:26:19

最佳经验

本文由作者推荐

简要回答

　　内六角扳手是笔者接触较多的一种工具，

　　之前也写过一些其他三维软件造内六角扳手的指南，

　　caxa实体设计是国产的三维软件，

　　一直没怎么写，

　　那么，

　　今天就写一篇国产软件caxa造内六角扳手的指南，

　　有兴趣的可以看看，

　　没兴趣的请忽略。

工具/材料

电脑

caxa实体设计

详细内容

01

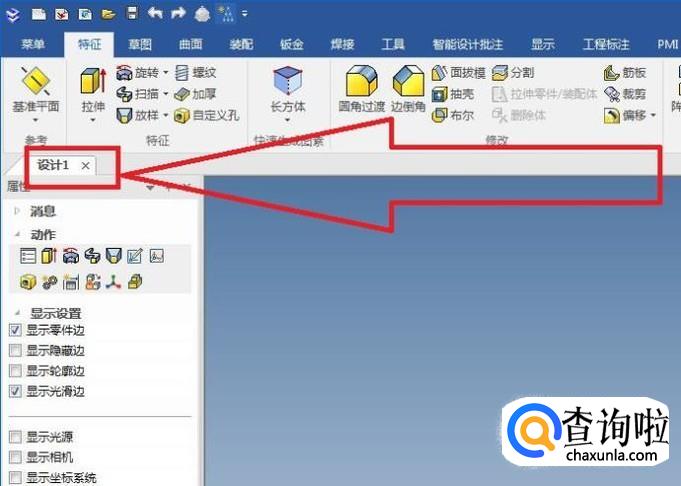

如下图所示，
打开caxa实体设计软件之后，
新建一个设计环境，
软件默认的文件名为“设计1”。
02
如下图所示，

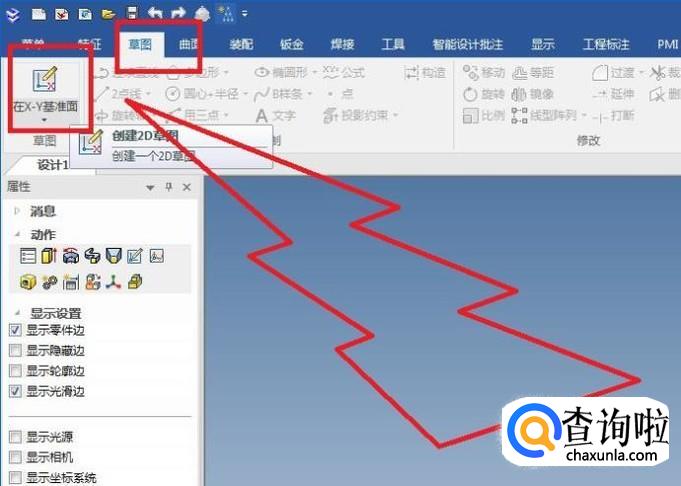

在标题栏中点击“草图”，
然后在草图工具栏中点击“在X-Y基准面创建2D草图”。
03
如下图所示，
进入到2D草图界面，

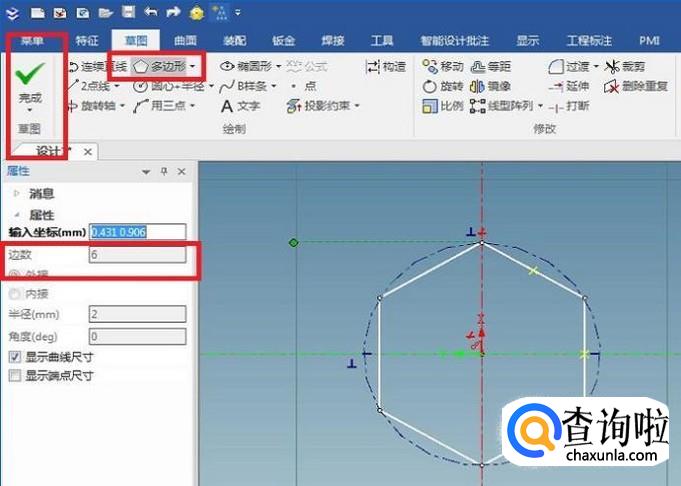

首先在工具栏中点击“多边形”图标，
然后看左边的“属性”，
然后在右边草图区域用鼠标左键点击坐标原点，
然后在左边属性中设定边数为6，
半径为2，回车，
最后点击工具栏中的“完成”，
退出草图。

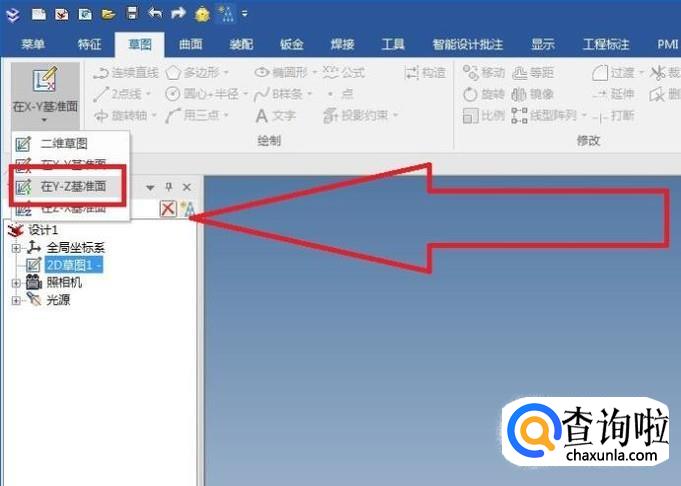

04
如下图所示，
继续创建草图，
这次是“在Y-Z基准面创建2D草图”。
05
如下图所示，

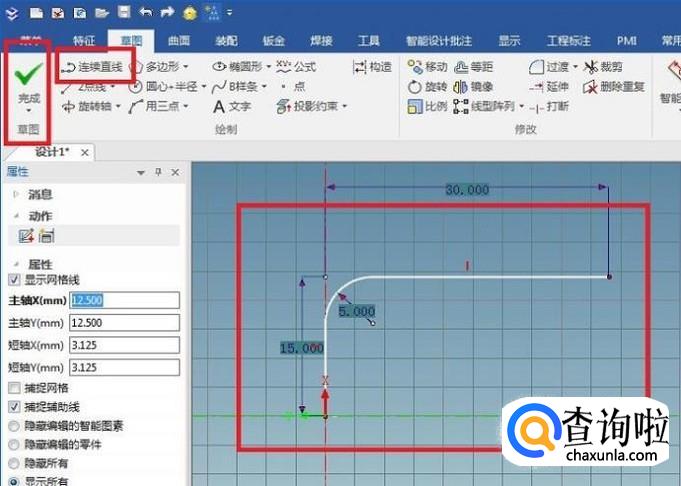

点击草图工具栏中的“连续直线”命令，
以坐标原点为起点向上画一条长15的竖直线段，
然后向右移动鼠标画一条长30的水平线段，
再然后点击工具栏中的“圆角过渡”图标，
在两条直线相交处画一个半径5的倒圆角，
最后点击工具栏中的“完成”，
退出草图。
06
如下图所示，
又回到了特征工具栏，

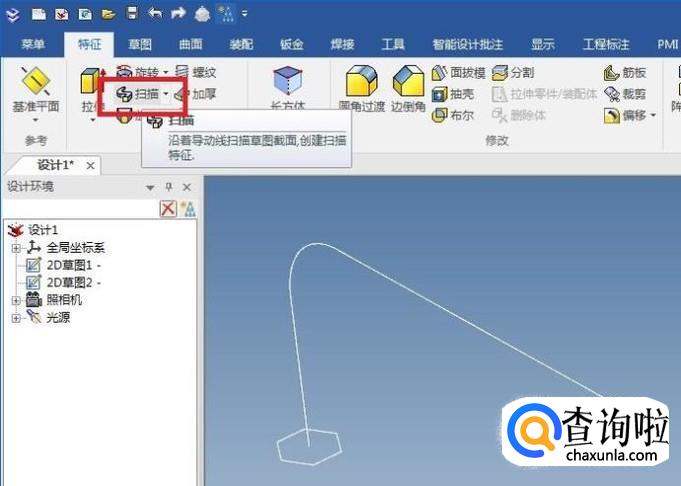

在其中找到“扫描”图标，
点击它。

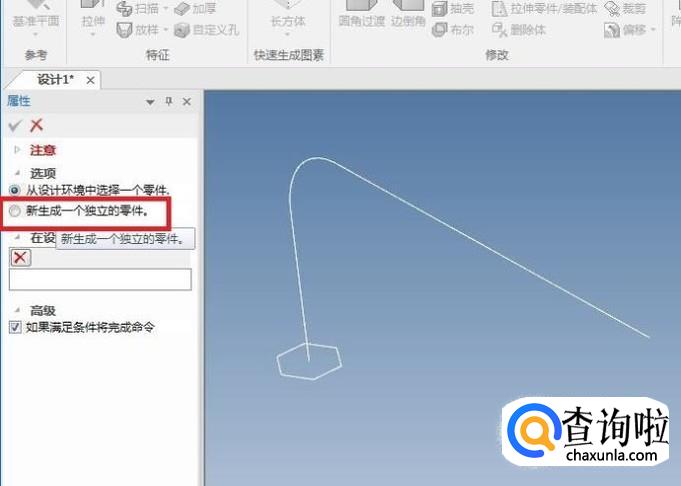

07
如下图所示，
根据属性栏中的提示，
我们点击“新生成一个独立的零件”。

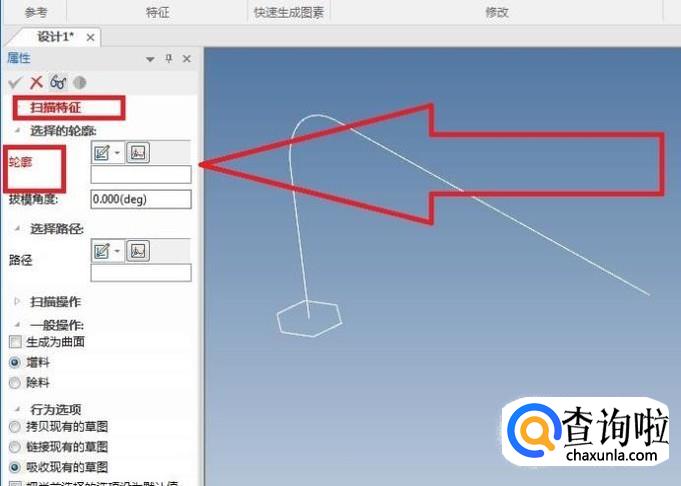

08
如下图所示，
属性栏变了，
出现了“扫描特征”，
然后，
首先要我们设置的是“轮廓”。
09
如下图所示，
不出意外，
轮廓一栏我们所选是“正六边形草图”，
然后，
属性中就提醒你，
下一步要选择“路径”。

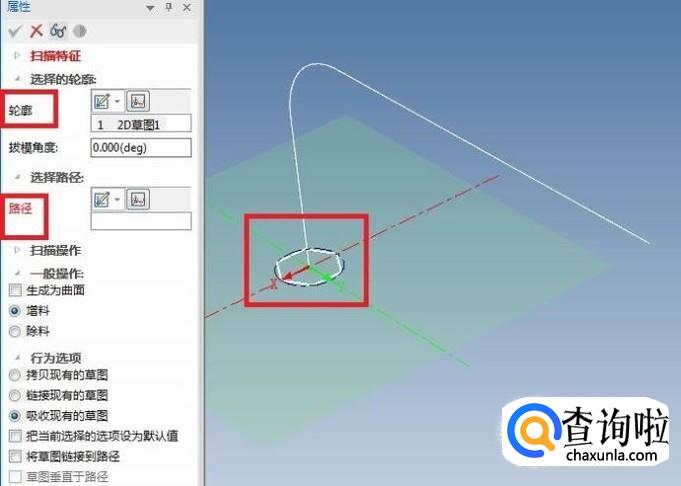

010
如下图所示，
路径一栏我们就选择那个用“连续直线”命令画成的线段，
然后预览效果就出来啦，
然后我们就要打√了。

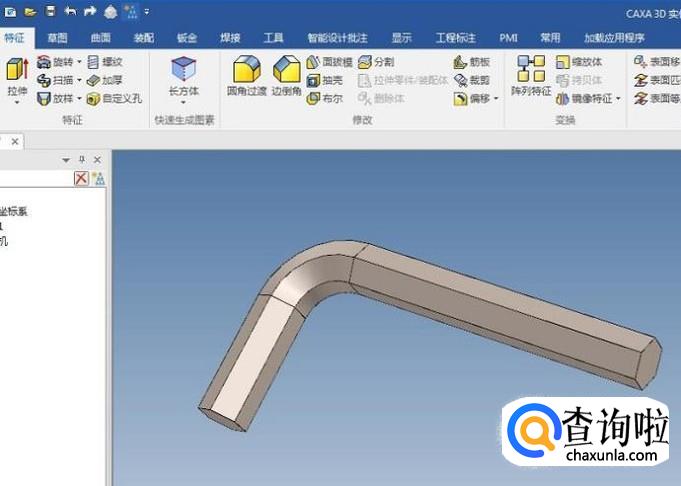

011

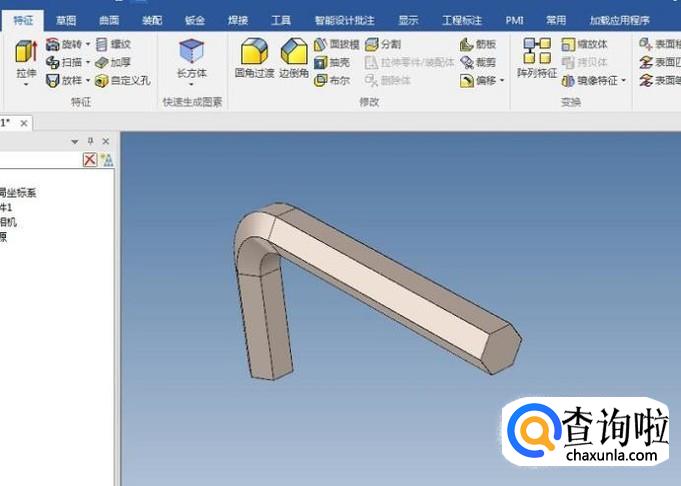

如下图所示，
当我们上一步在属性中打√之后，
一个内六角扳手就造出来了。
