　　盘簧是属于弹簧的一种，

　　也是一种常用的标准弹性元件，

　　那么，

　　在UG10.0中如何造一个盘桓的三维模型呢？

　　有兴趣的请继续往下翻。

详细内容

01
如下图所示，
打开UG10.0软件，
点击工具栏种的“新建”图标，
在随后弹出的“新建”对话框中点击“模型”，
并最后点击“新建”对话框下方的“确定”，
完成一个空白的模型文件的创建。
02

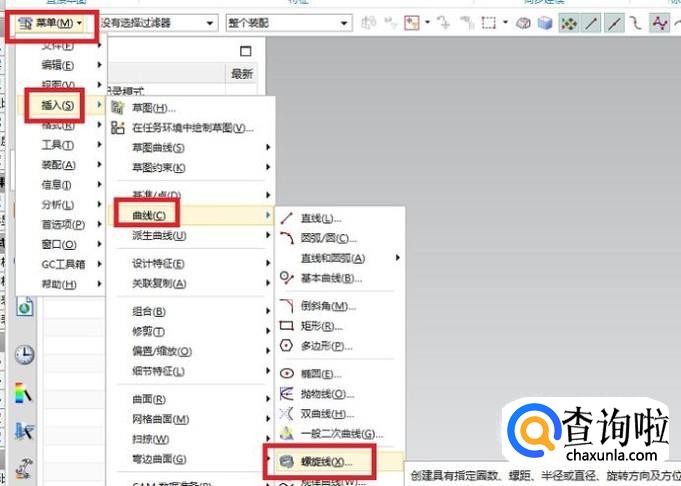

如下图所示，
执行【菜单——插入——曲线——螺旋线】，
激活“螺旋线”命令。
03

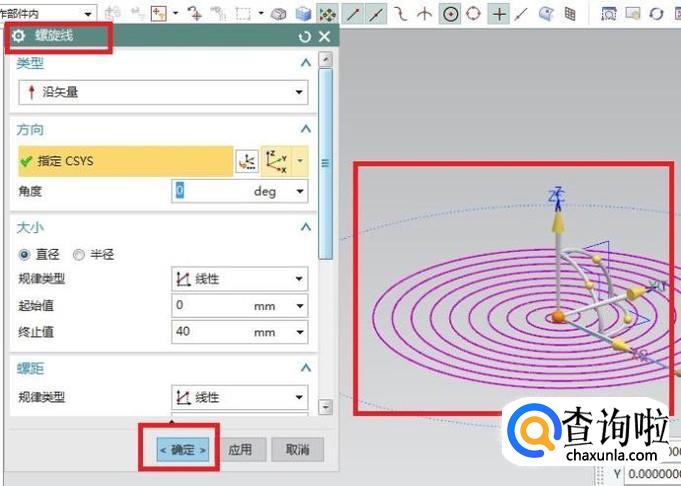

如下图所示，
出现了一个“螺旋线”对话框，
然后通过设置参数，
创建一个涡状线出来。
具体设置参数如下：
大小一栏规律设为线性，起始值为0，终止值为40，
螺距一栏规律设为线性，起始螺距为0，终止螺距为0，
长度一栏方法设为圈数，圈数设为10。
如果还不明白可以去看笔者曾经专门写过的一篇UG10.0创建涡状线的指南。
04

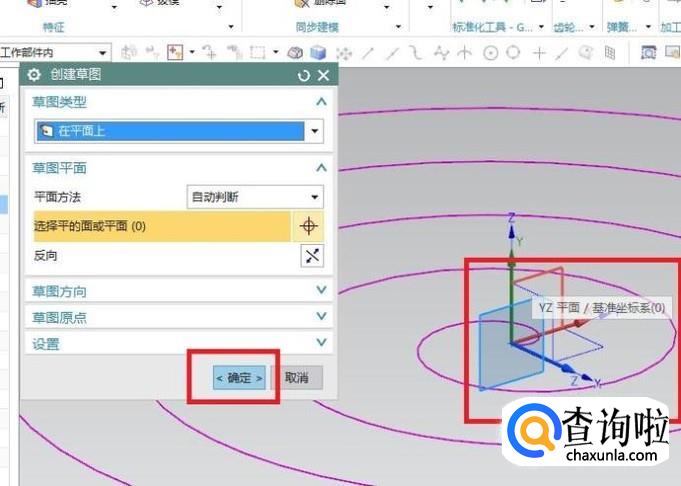

如下图所示，
在工具栏中点击“草图”图标，
弹出“创建草图”对话框，
然后在基准坐标系中点击“YZ平面”为草图平面，
最后点击“确定”，
完成草图的创建。
05

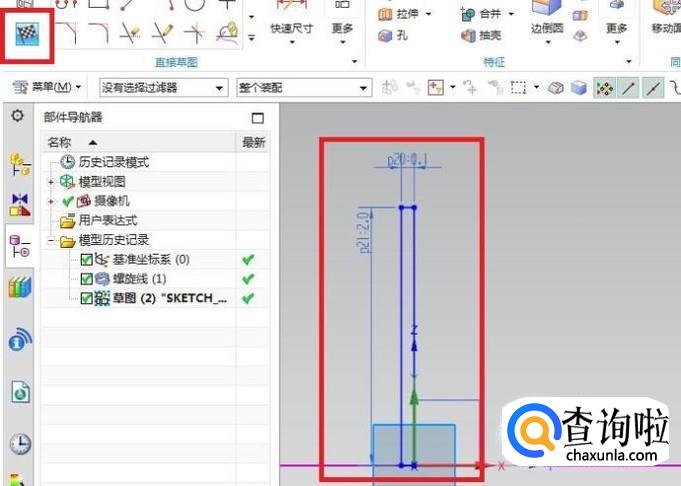

如下图所示，
点击草图工具栏中的“矩形”图标
以坐标原点为起点画一个矩形草图，
草图位置最好是如下图所示，
尺寸可以照着下图标注，也可以参考下图，只是尺寸不能离谱，否则后面扫掠有可能失败，
点击工具栏中的“完成草图”图标，
完成并退出草图。
06

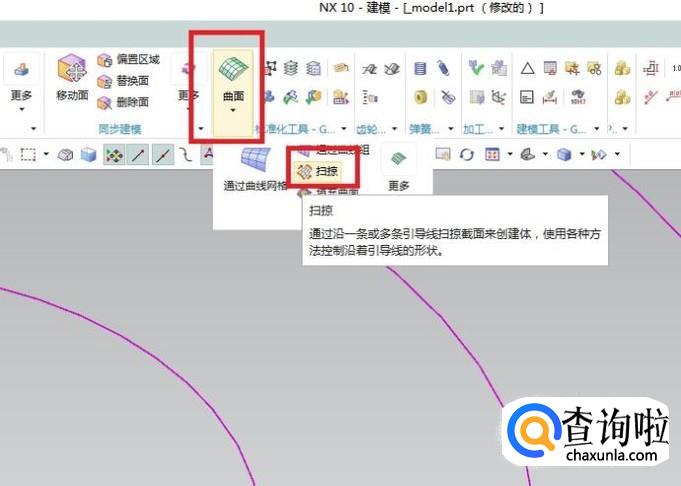

如下图所示，
点击工具栏中的“曲面”，
在其下拉菜单中点击“扫掠”。

或者也可以执行【菜单——插入——扫掠——扫掠】。
07

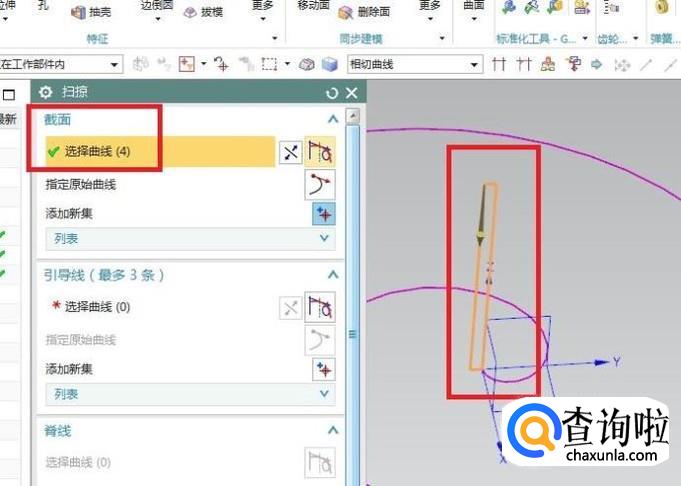

如下图所示，
出现了“扫掠”对话框，
首先是截面一栏选择曲线，
我们按照顺序选择那个矩形。
08

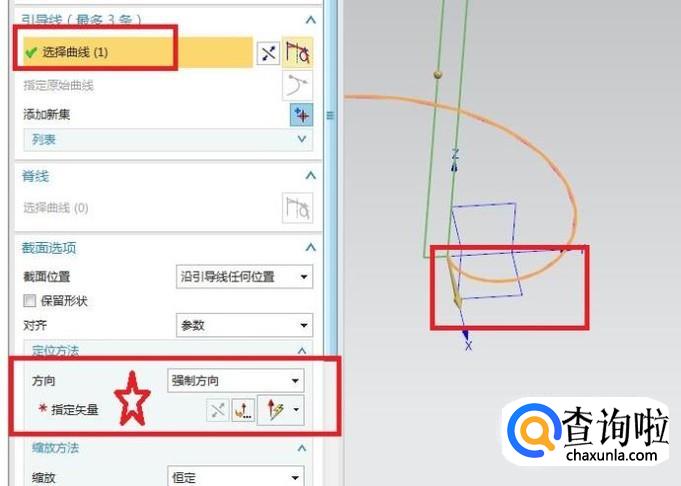

如下图所示，
接下来轮到引导线，
毫无意外，
我们选择涡状线，

注意下图中红色五角星所在的红色框选，
这里的方向一栏是“强制方向”，
我们要改。
09

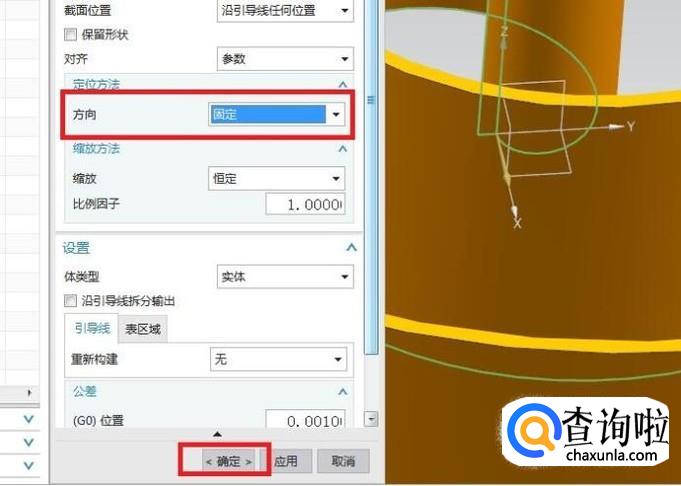

如下图所示，
将方向设定为“固定”，
然后就能在右边看到预览的效果了，
看着效果不错，
就点击“扫掠”对话框下方的“确定”，
完成扫掠操作。
010

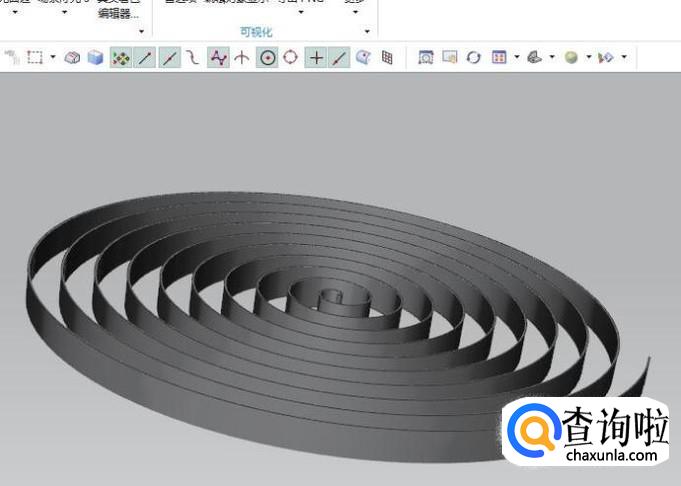

如下图所示，
在渲染工具栏中点击“真实着色”，
并点击“全局材料钢”图标。
至此，
一个盘簧三维模型就在UG10.0软件中造出来了。
