CAD制图中，经常需要用到各种形式的线条，有实线，也有虚线。不过我们有时候会发现，明明设置了该线条为虚线，但是看起来还是实线，这是怎么回事呢？下面我就来讲讲这个问题。

详细内容

• 01

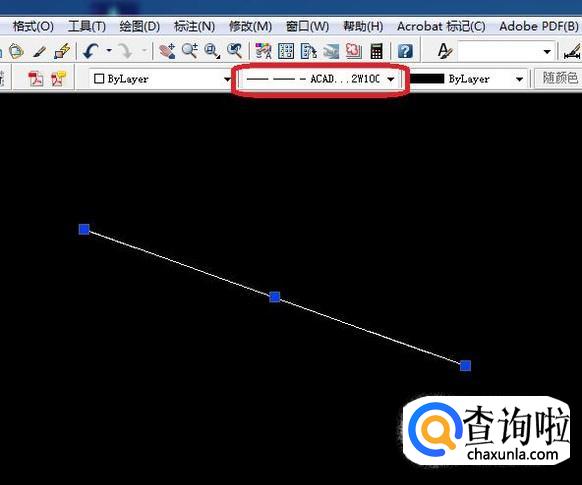

  我们打开CAD，如图所示，我们明明选择的是虚线格式，但是看起来画出来的线条却是实线。


• 02

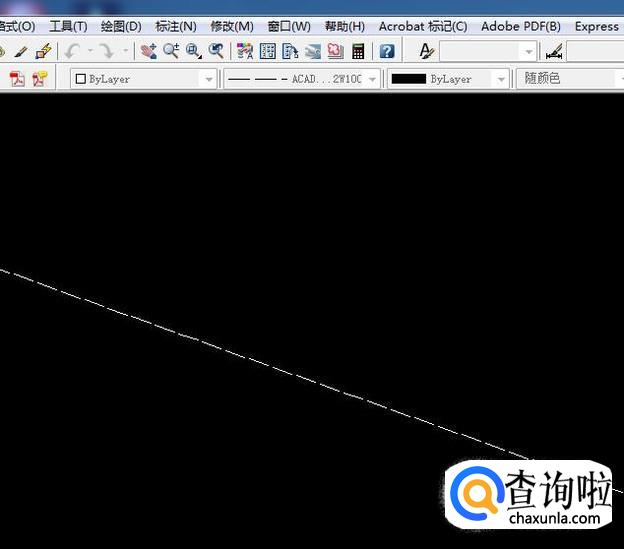

  出现这种情况，大部分是显示的原因，因为你的线型比例太小，所以显示不出来虚线之间的间断，你可以试着把屏幕放大，应该就能看到虚线的效果了。如图所示，滑动鼠标滚轮放大屏幕，就能看到虚线效果。


• 03

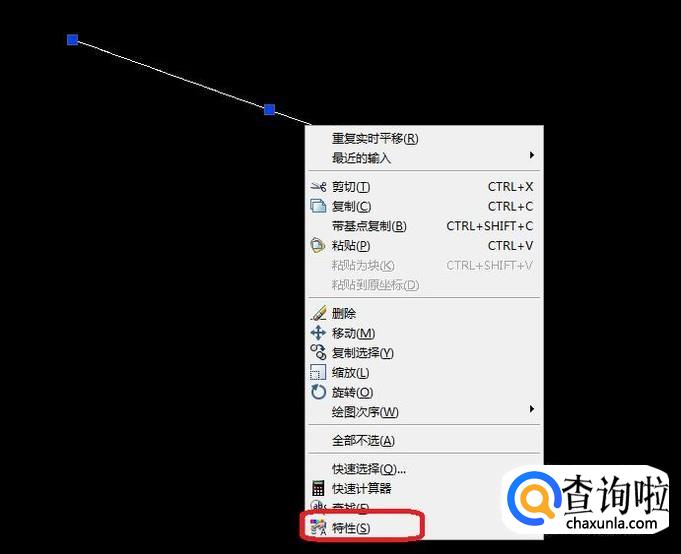

  要想以原有线条长度显示为虚线，我们需要调整线型比例，选中线条后，右键单击，选择“特性”。


• 04

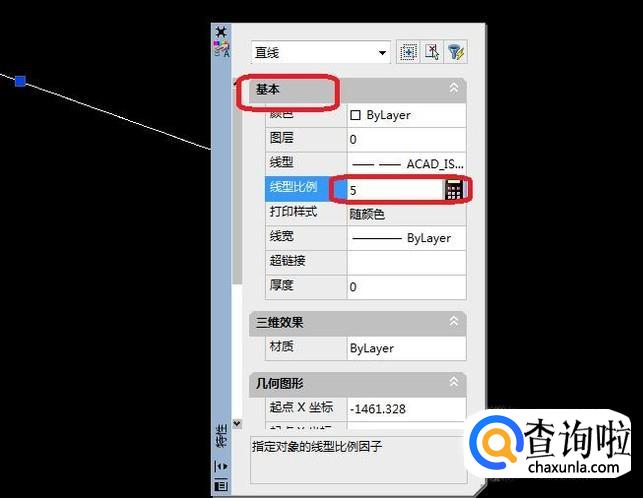

  在特性面板中，我们调大线型比例，比如，我调整线型比例为“5”（可以根据需要调整），然后关闭面板，看看效果。


• 05

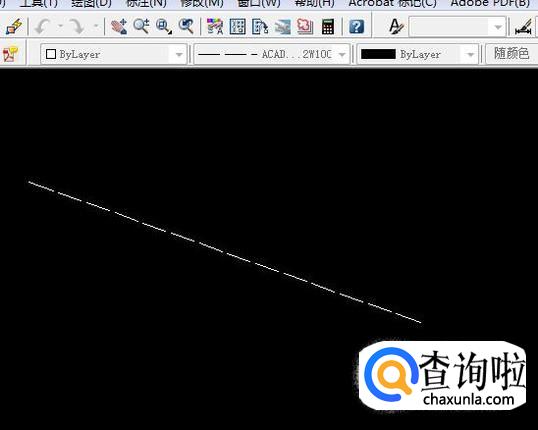

  此时，我们就能看到原来的实线显示为虚线了，效果如下图。
