• 01

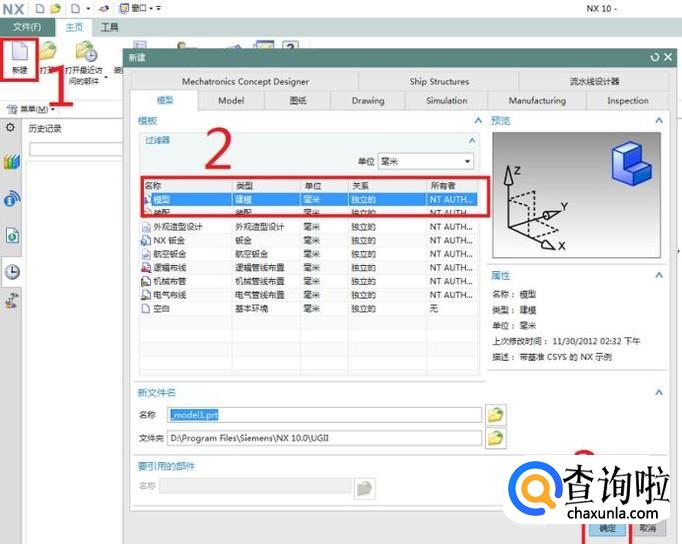

  打开UG10.0软件，新建一个模型文件。


• 02

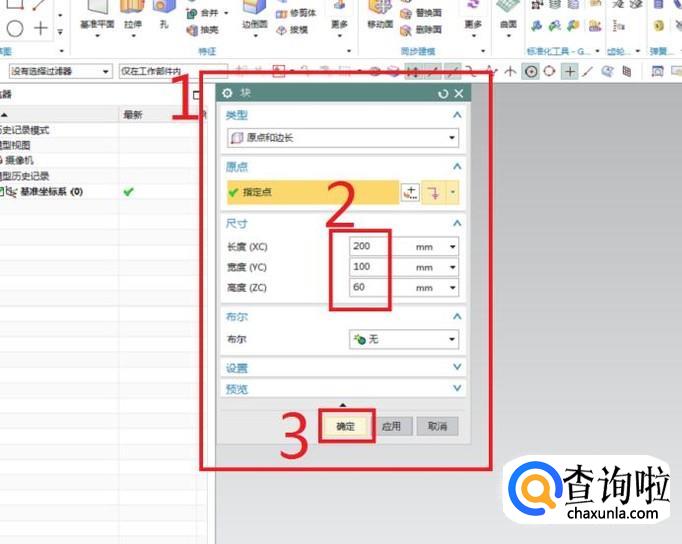

  执行【菜单】【插入】【设计特征】【长方体】，激活长方体命令快速插入一个长方体，尺寸200x100x60。详细步骤、尺寸请见下图（第一幅图是具体步骤，第二幅图是具体尺寸）


• 03

  激活“抽壳”命令。
  这个“抽壳”命令的激活方式有两种，分别见下两幅图。
  第一种：执行【菜单】【插入】【偏置/缩放】【抽壳】（见第一幅图）

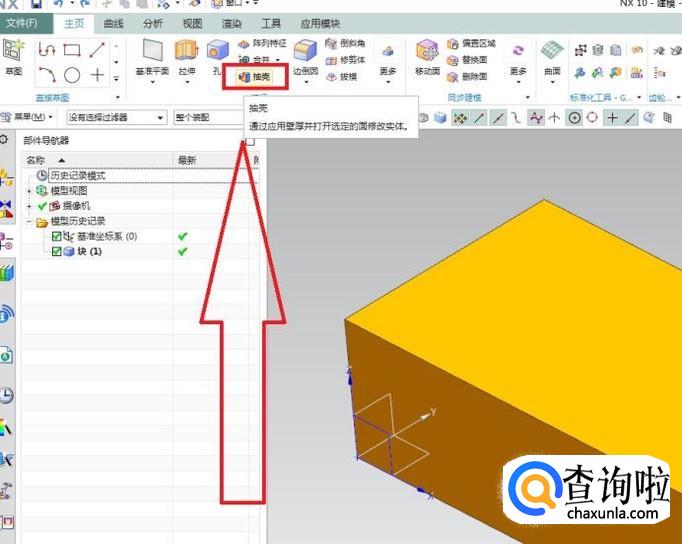

  第二种：在工具栏中找到“抽壳”快捷图标（见第二幅图）


• 04

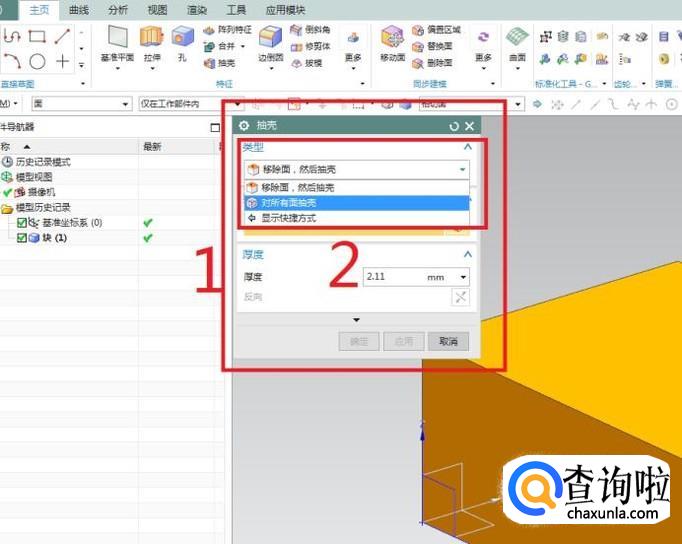

  如下图所示，弹出“抽壳”对话框（见1号红色框选）。注意2号红色框选，我们可以看到默认的抽壳类型是：移除面，然后抽壳。然而我们这里要用到的是另外一种抽壳类型：对所有面抽壳。所以这一步的操作就是修改抽壳类型为对所有面进行抽壳。


• 05

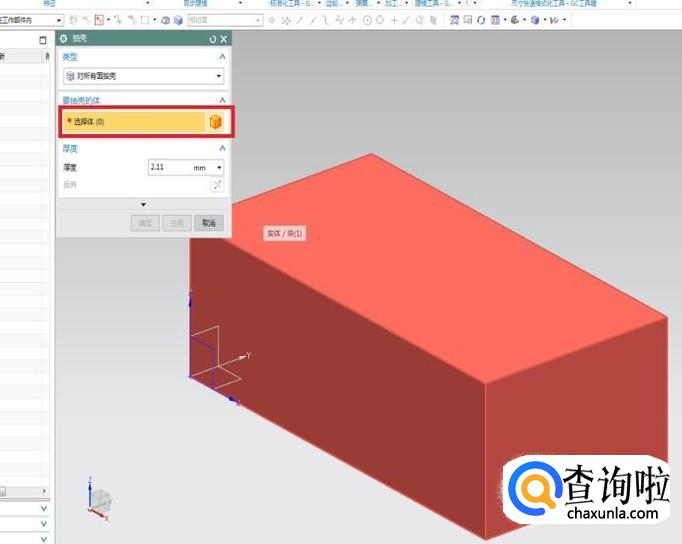

  如下图所示，抽壳类型修改完毕，接下来要做的是选择要抽壳的实体，也就是刚刚插入的长方体（见下图，变成红色的长方体）。


• 06

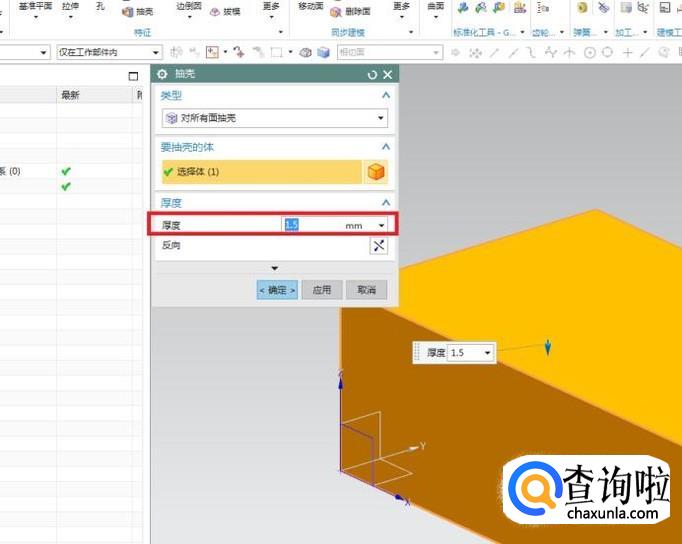

  选择完需要抽壳的长方体，然后看默认的厚度是否合适，笔者觉得不太合适，就给改成了1.5。（不管合不合适，这里都会修改一下，方便你们认识）


• 07

  完成以上操作，抽纸盒的主体就算完成了，接下来要给他开口。

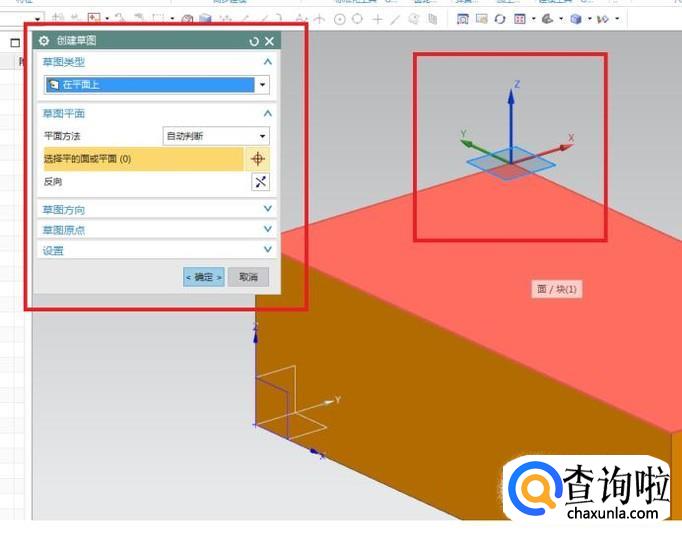

  如下图所示，先创建一个草图，草图表面选择长方体的上表面（也就是下图中变成红色的表面。）


• 08

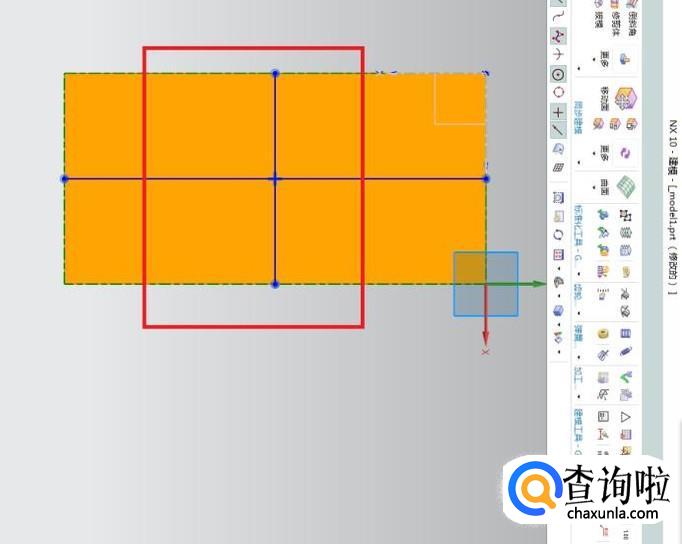

  如下图所示，先画两条直线，这两条直线是有要求的，都必须是中点和中点连城的直线，所以它们的交点就是长方形的正中点（也是我们将要放置的椭圆的圆心。）


• 09

  将上一步画的两条直线转换为参考线，因为它们只是作为辅助线存在，不能拉的所以，你们懂得！！！。
  具体转换步骤请看仔细了：鼠标左键点击选中那两条直线，然后右键单击，注意看下来菜单，其中有一项“转换为参考”，点它就行了。


• 010

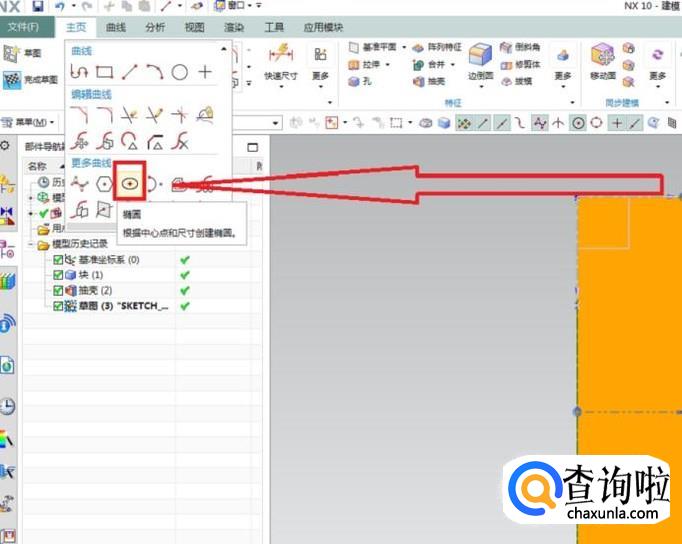

  在工具栏中找到椭圆命令，并激活它，具体见下图。
  说明一下，椭圆命令隐藏在“直接草图”下拉菜单中，还不够具体的话，那就只能你们自己去找了。


• 011

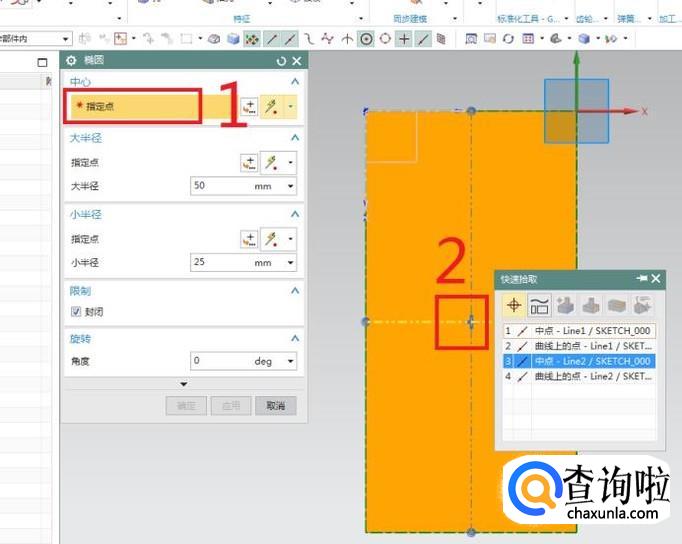

  激活“椭圆”命令之后，会弹出如下图所示的“椭圆”对话框，我们先要指定它的中心点，就是刚刚两条直线的中点（操作到这一步，笔者才发现，似乎一条直线就够了）。


• 012

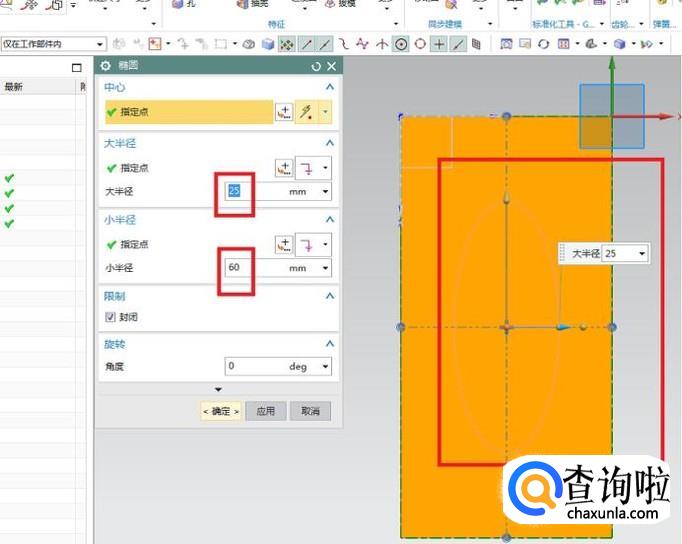

  选完椭圆的中点之后，矩形上回出现椭圆的预览效果（虽然因为颜色的缘故不是太清晰），我们可以根据预览效果来设置椭圆的大、小半径。如下图所示，设置好尺寸参数之后，完成椭圆的绘制，并退出草图。


• 013

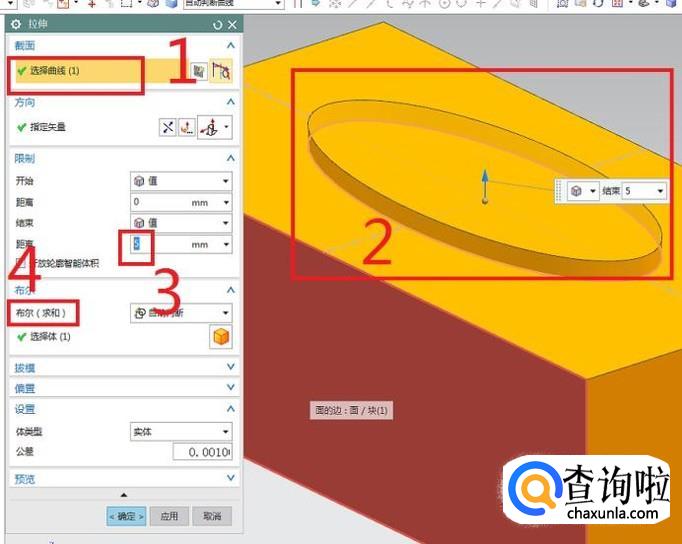

  退出草图之后，点击拉伸命令，拉伸截面旋转刚刚画的椭圆。然后你们可以看到如下图所示的4个红色框选。
  1号是选择的曲线
  2号是预览效果
  3号是默认的拉伸距离
  4号是默认的布尔效果（很明显这不是我们需要的效果。）


• 014

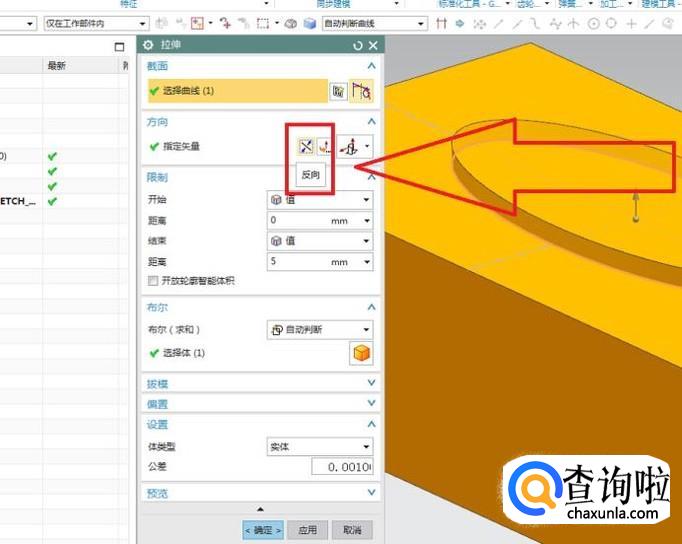

  上一步说了，这不是我们需要的效果，为什么呢？因为拉伸的方向反了，所以这一步的操作是：反向。
  具体见下图，点击“反向”图标


• 015

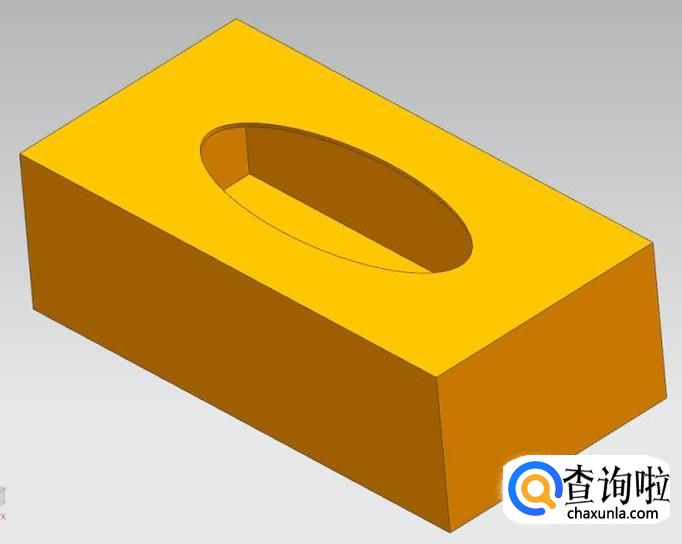

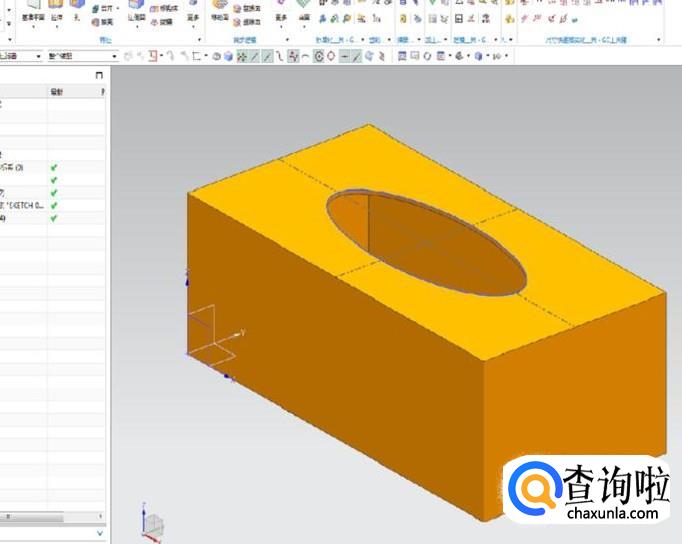

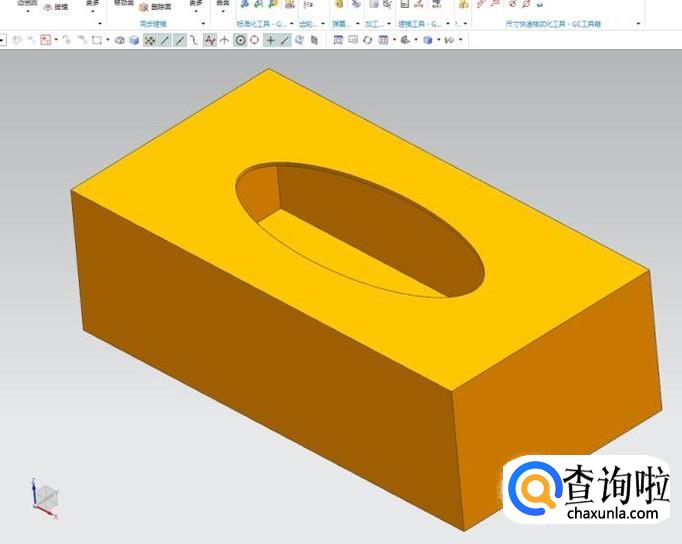

  上一步，调整完方向之后，就可以直接点击确定了，完成了拉伸操作之后，抽纸盒就造好了。效果请看下图。


• 016

  如下图所示，隐藏掉草图和坐标系，是不是更干净一点？



工具/材料

电脑

UG10.0软件
