详细内容

• 01

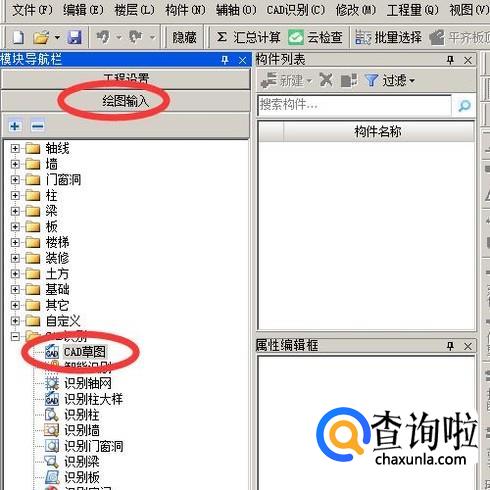

  首先我们在打开的工程软件中点击绘图输入下的cad识别。


• 02

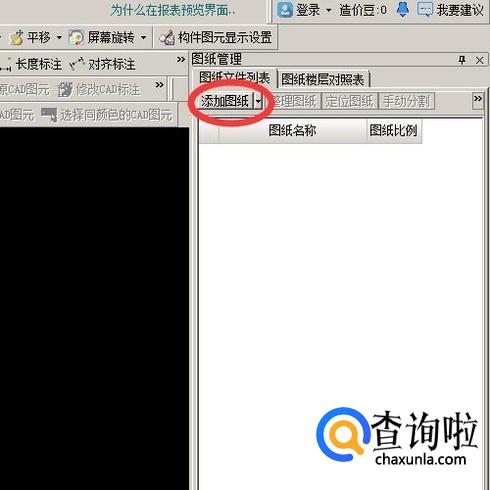

  然后我们在图纸管理中添加一张cad图纸，点击下方的添加图纸。


• 03

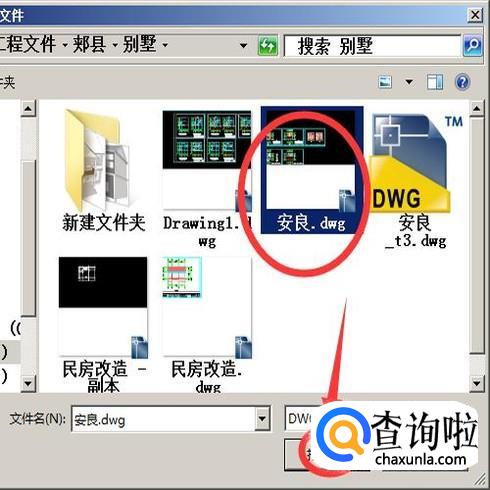

  在弹出的窗口中找到并选择我们需要识别轴网的图纸，选择后点击打开。


• 04

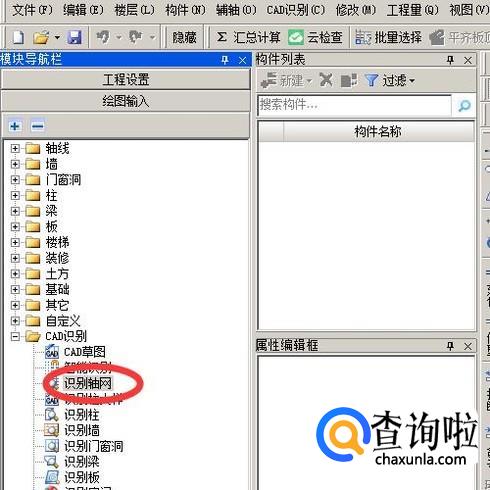

  然后我们在绘图输入中选择cad轴网识别。


• 05

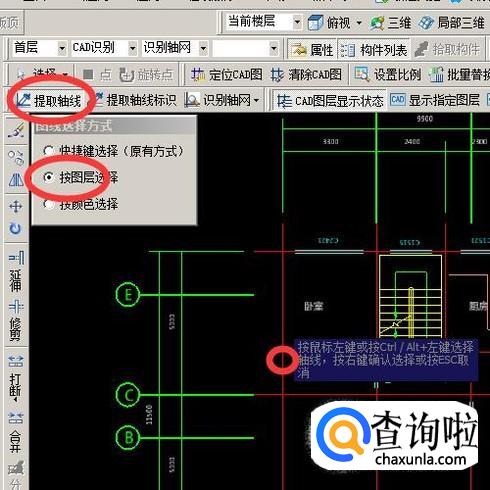

  点击绘图区域上方的提取轴线，用按图层选择的方式，然后点击图纸中的cad轴线，选择后点击右键确定提取。


• 06

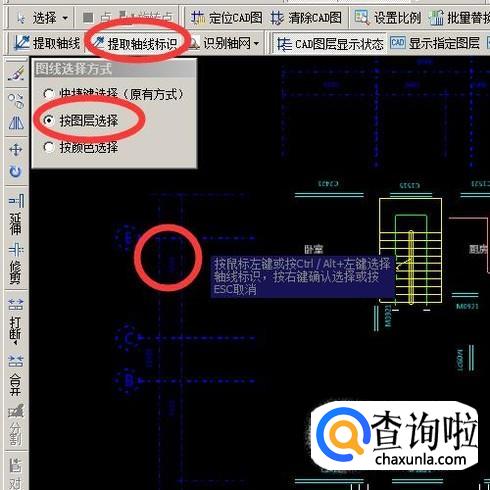

  轴线提取后我们来提取轴网标识，点击绘图区域上方的提取轴网标识，然后点击图纸中的轴网标注，选择后点击右键确认提取。


• 07

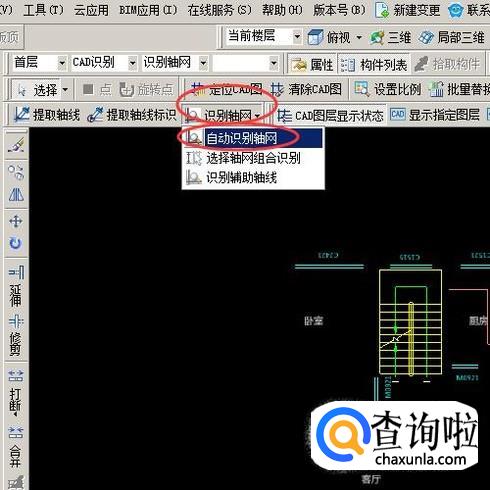

  最后我们我们点击识别轴网，选择下方的自动识别轴网即可。


• 08

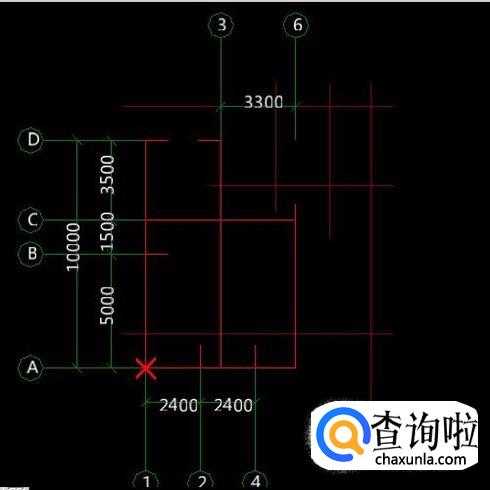

  稍等片刻即可看到识别好的轴网。



工具/材料

广联达
