工具/材料

creo5.0

详细内容

• 01

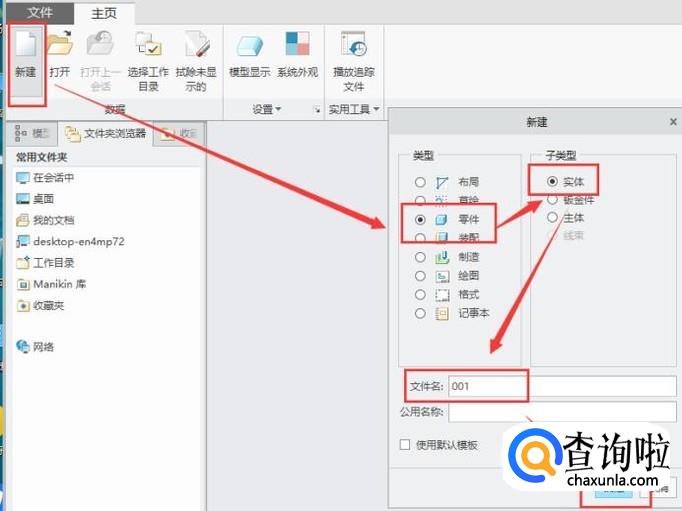

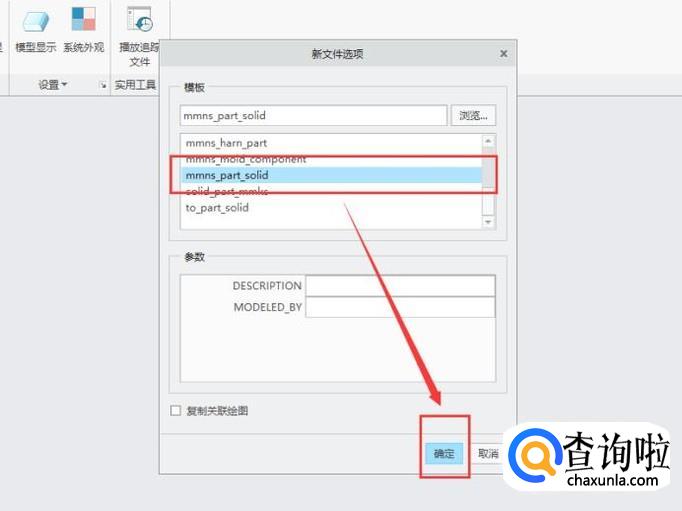

  打开creo软件，创建一个新零件，创建过程如图所示。


• 02

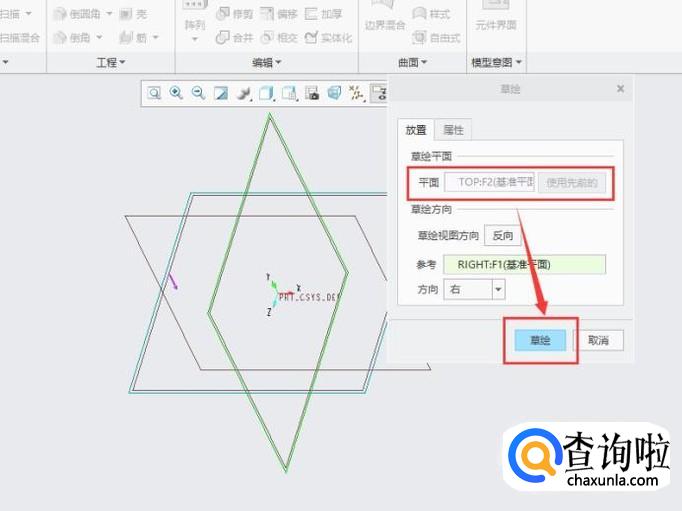

  点击“草绘”功能，选择TOP面为草绘平面，如图所示。


• 03

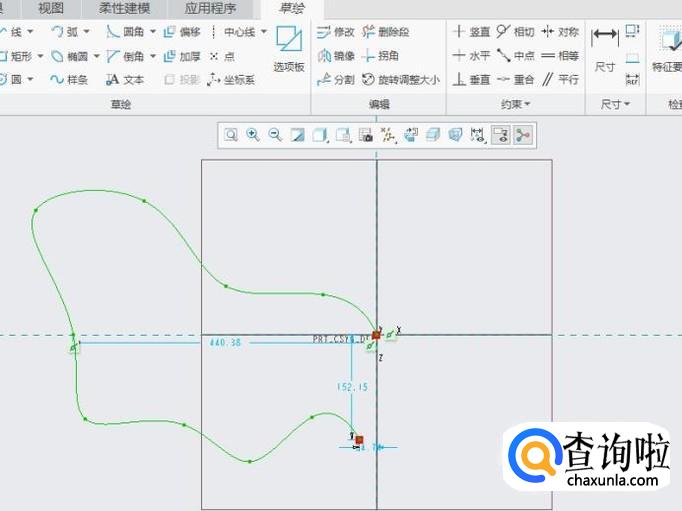

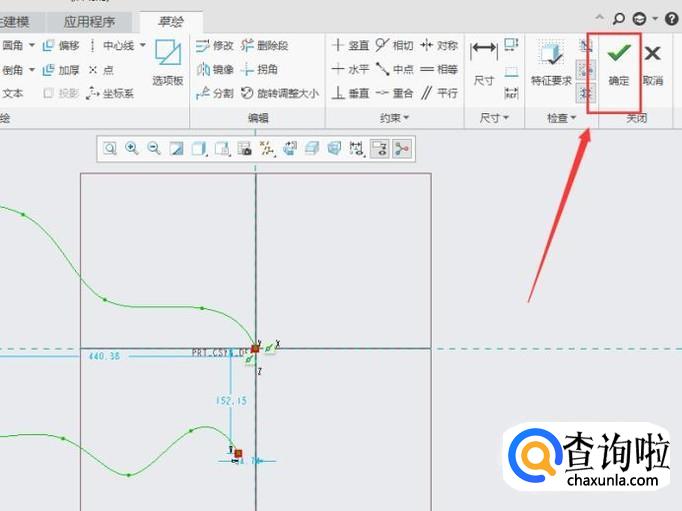

  在草绘页面绘制一条样条曲线，点击右上角的确定即可，如图所示。


• 04

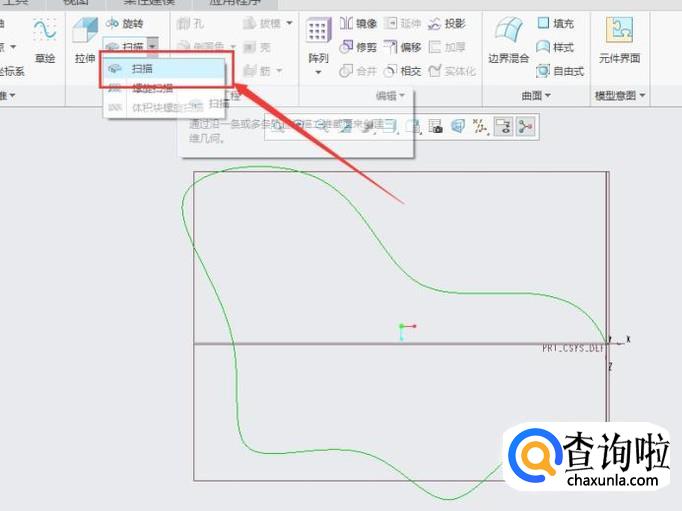

  点击“扫描”功能键 ，进入扫描界面，如图所示。


• 05

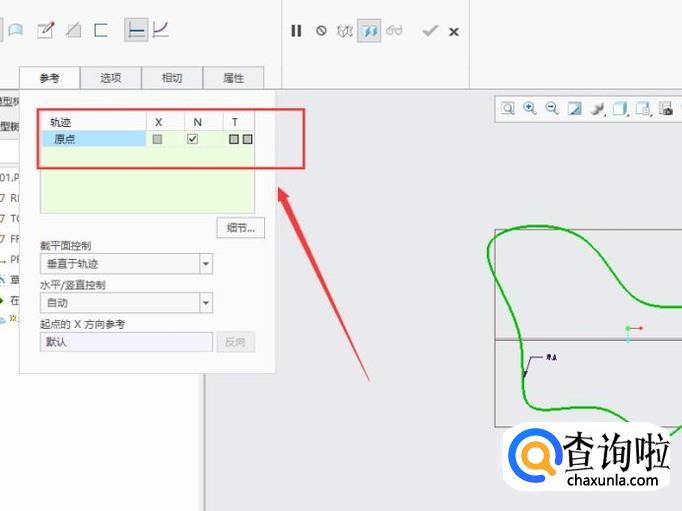

  选择绘制的样条曲线作为参考扫描轨迹，如图所示。


• 06

  点击绘制扫描截面，进行绘制，如图所示。


• 07

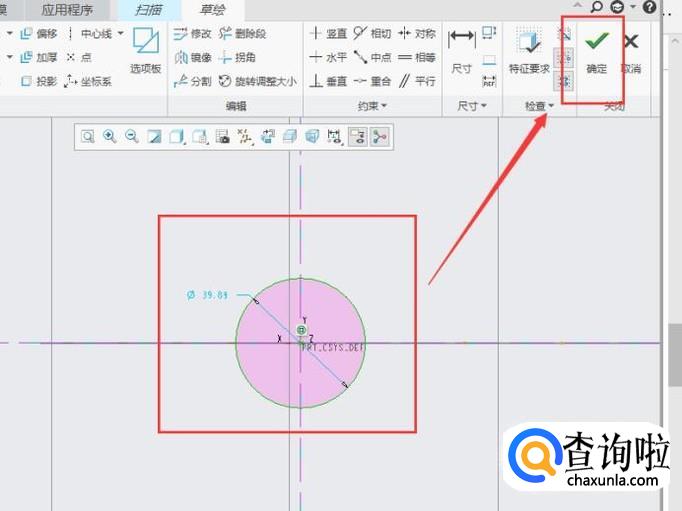

  扫描截面如图所示，绘制完成后点击确定。


• 08

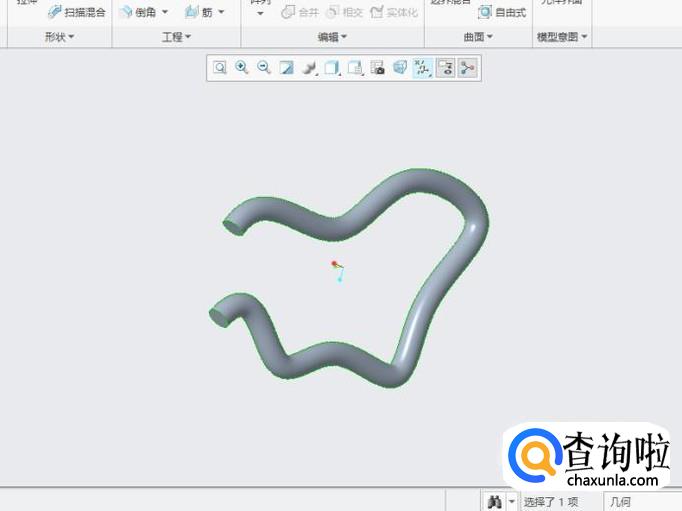

  回到扫描截面，可以看到扫描结果，点击“绿色对勾”即可完成扫描，如图所示。
