简要回答

做工程制图的朋友经常需要把CAD图形打印出来，而把CAD文件导出为PDF的格式，就能很好的实现打印功能。我们今天就来谈谈CAD文件如何导出为PDF格式的技巧。

详细内容

• 01

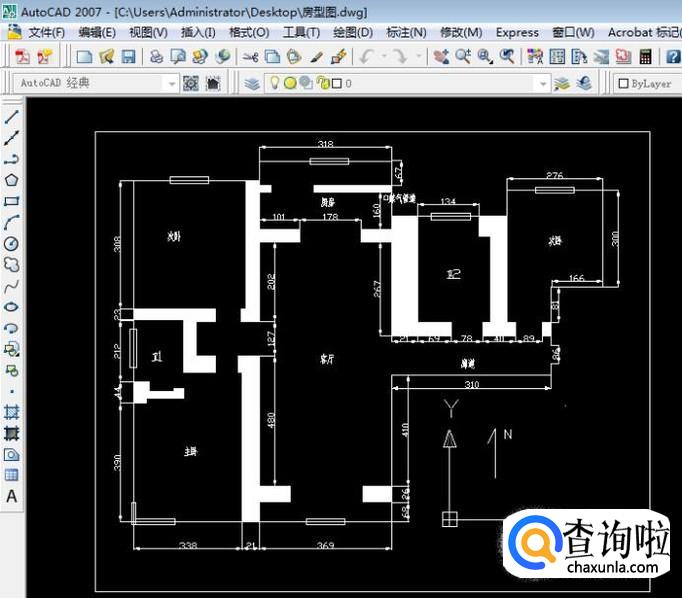

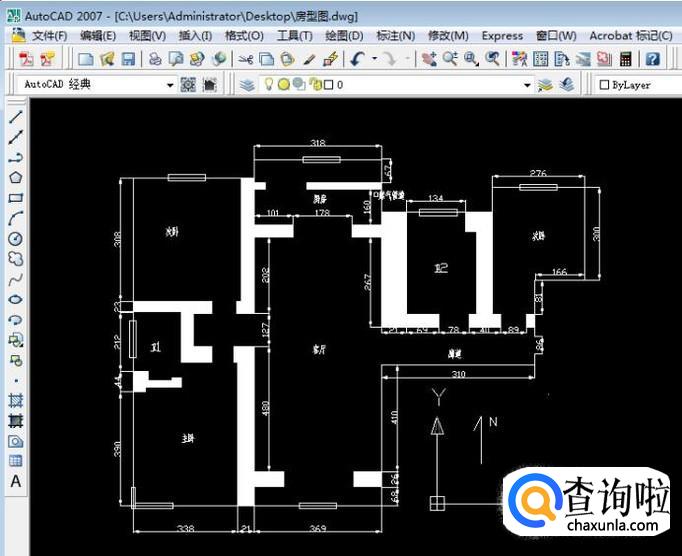

  任意制作一个CAD图形做例子，假设我们需要把包含该图形的页面输出为PDF格式。


• 02

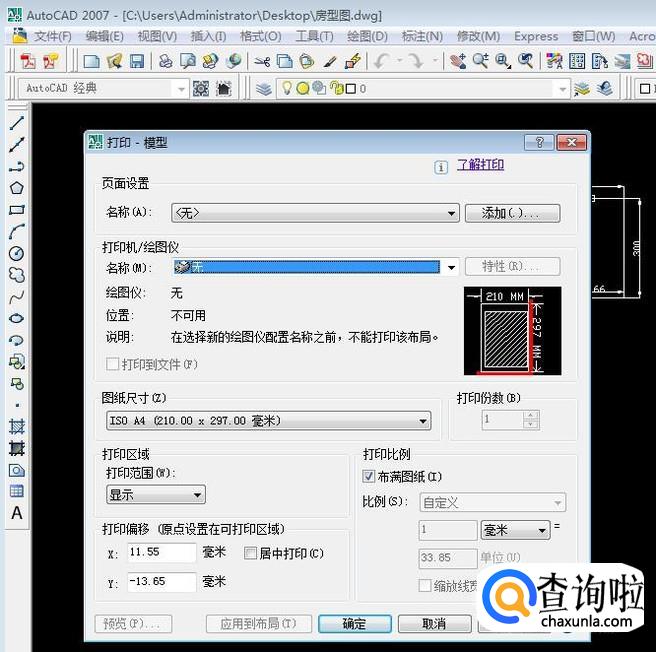

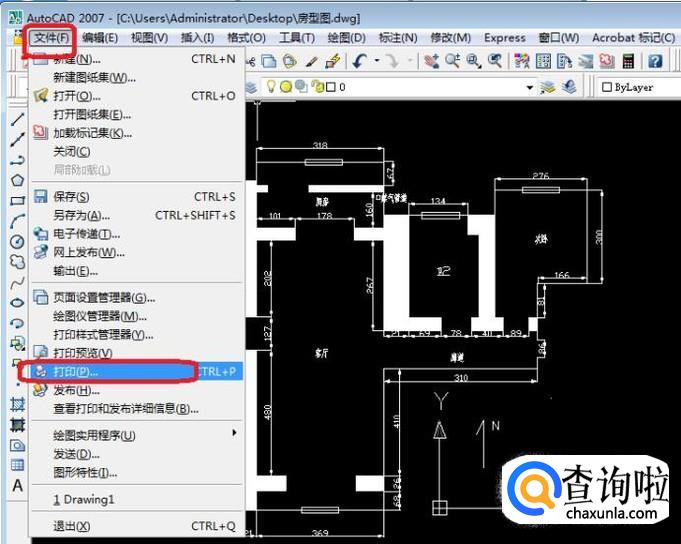

  在工具栏上点击“文件”，下拉菜单中选择“打印”，点击进入如图所示打印设置界面。


• 03

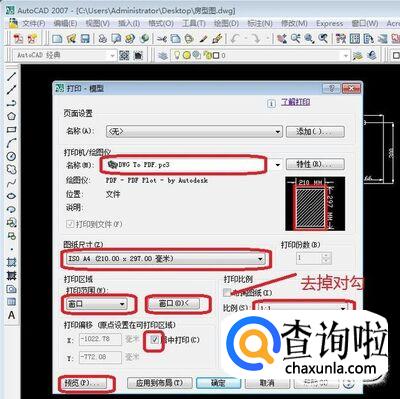

  进行打印设置，打印机名称在下拉菜单中选择“DWG To PDF.pc3”，根据图形大小选择图纸尺寸，打印范围选“窗口”，一定要把全部图形范围全选中，如图所示。选中完之后在“打印范围”右边会出现一个按钮，可随时重新选择范围；勾选“居中打印”，如果需要按实际比例及尺寸输出，则需要设置比例1:1，并去掉“布满图纸”的对勾。本次是简单示意，直接选“布满图纸”即可。


• 04

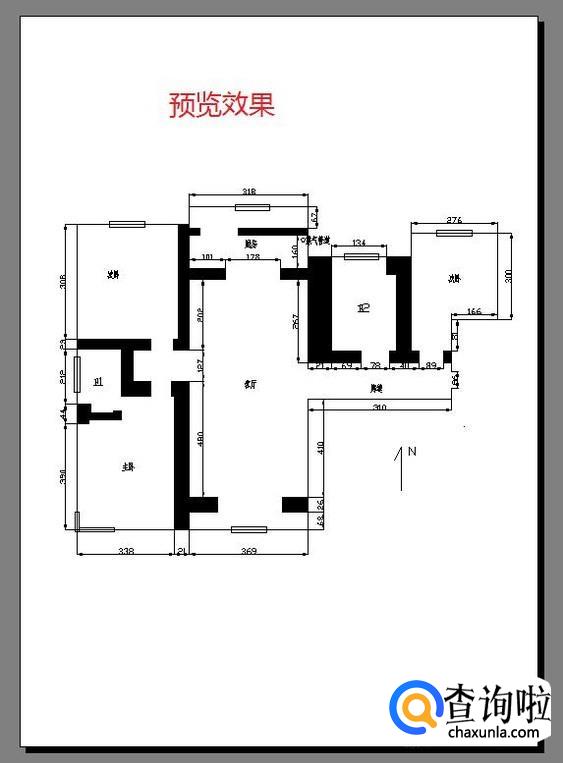

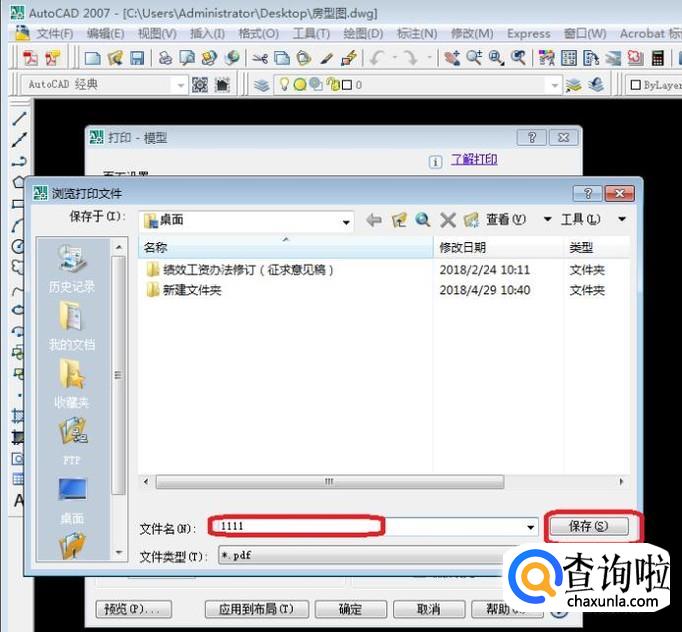

  点击“确定”之前，可以先预览一下，没问题了，就点击确定，出来“浏览打印文件”选项框，输入文件名之后，点击“保存”，会出现进度条并形成PDF格式文件。


• 05

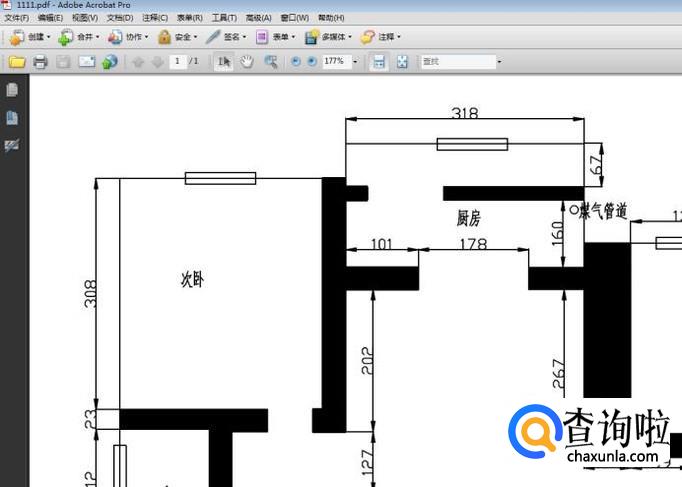

  在保存PDF文件的文件夹里打开该PDF文件，最终效果如图所示，CAD文件成功导出为PDF格式。
