详细内容

• 01

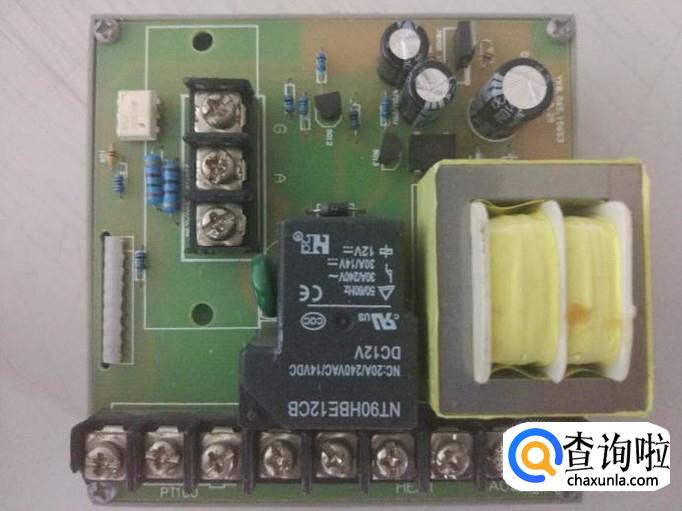

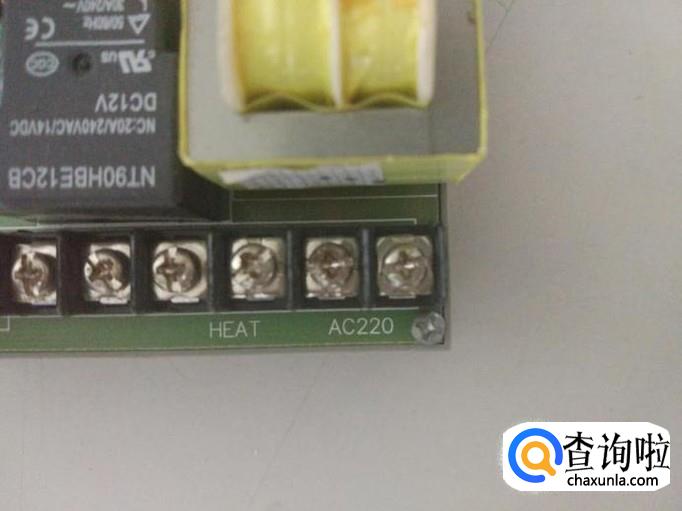

  电源模块，电路图中标明AC220V即为交流电源输入，从开关引入火线、电源处引入零线，接紧即可；


• 02

  输出模块，也就是图中的HEAT加热模块，两根线直接连接负载加热器，有的温控器还可以输出1-20mA，就可以使用固态继电器输出；


• 03

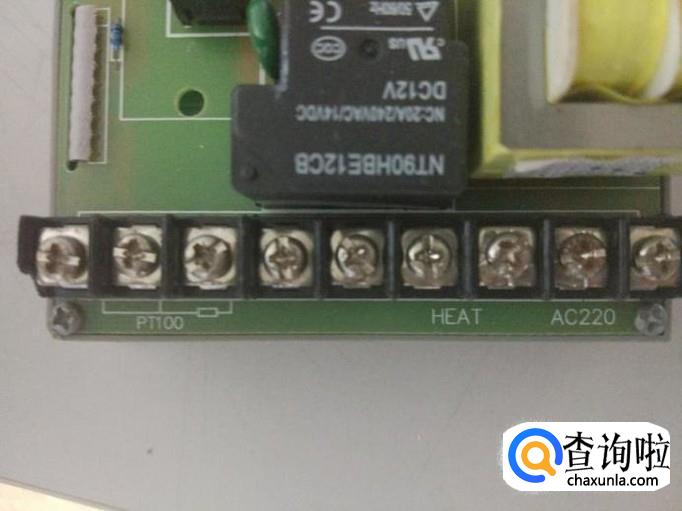

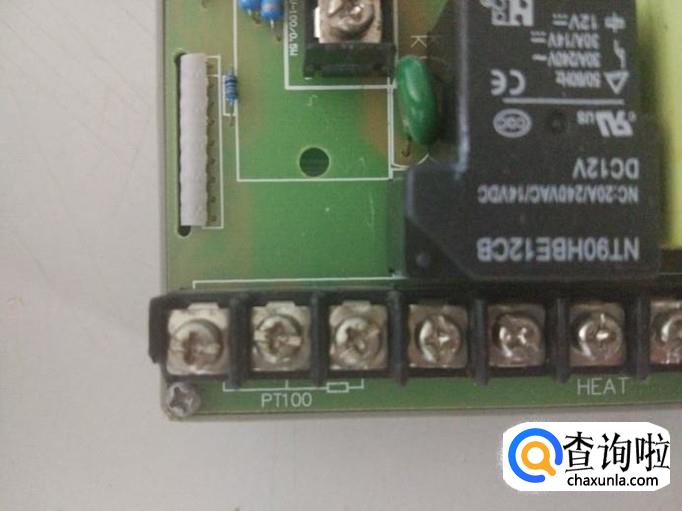

  温度探头输入，左下角就是温度探头的输入，温度探头型号为三根线的热电阻，一般使用PT100即可，理论上不能和热电偶通用；


• 04

  可控硅控制，如果温控器有G、A、K三根接线点，说明温控器带有可控硅控制功能，连接可控硅即可。
