工具/材料

电脑

UG10.0软件

详细内容

• 01

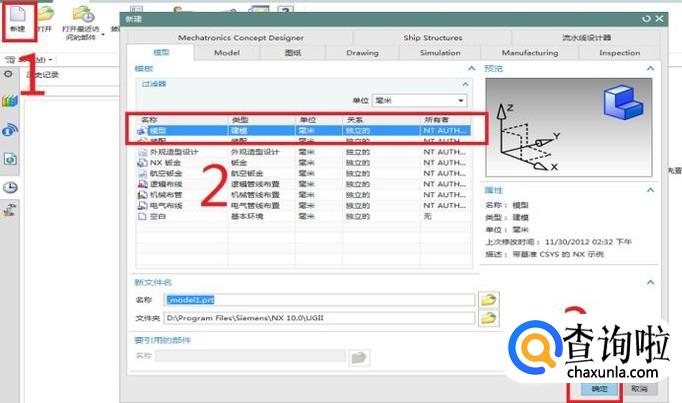

  打开UG10.0软件，新建一个模型文件，具体步骤如下图红色数字1、2、3


• 02

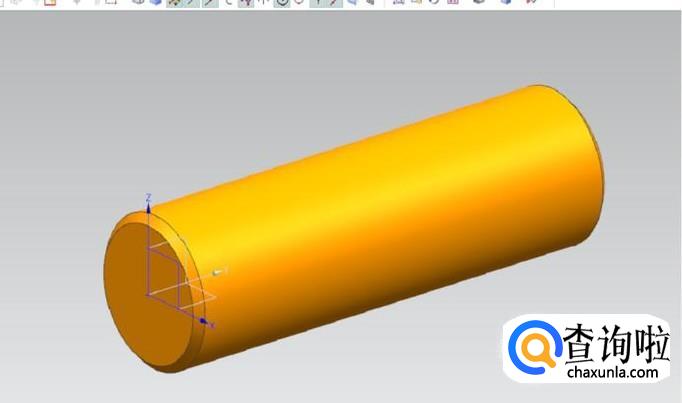

  先插入一个ø18x60的圆柱体，然后给两头倒一个长度为1的倒角。
  因为我们的螺纹是M18x1.5，所以圆柱的直径得是ø18。


• 03

  找到螺纹命令，并激活它。具体方法有两种：

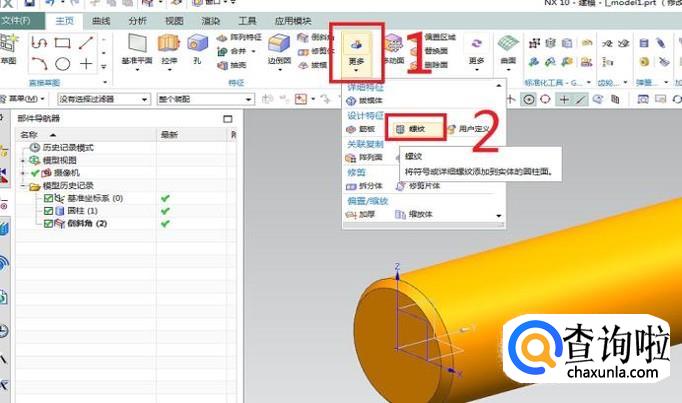

  第一种：如下第一幅图所示，点击工具栏中1号红色框选的“更多”，然后在展开的下拉菜单中找到2号红色框选的“螺纹”点击它。
  第二种：如下第二幅图所示，执行【菜单】【插入】【设计特征】【螺纹】

  两种方法各有优劣，但相对于第一种方法的直接，第二种就显得有点复杂、有点慢了。


• 04

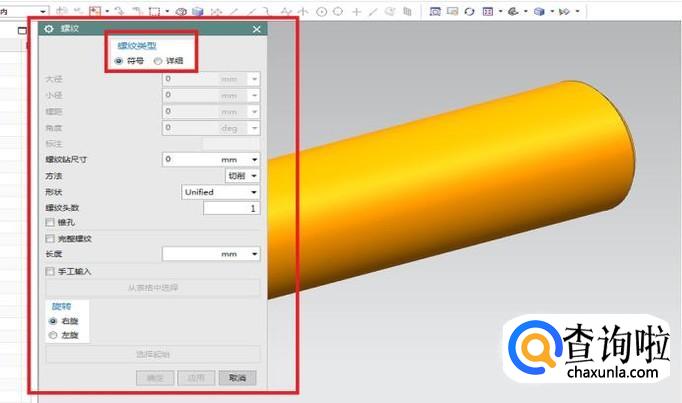

  在上一步中激活了“螺纹”命令，软件会立即弹出如下图所示的“螺纹”对话框，注意看图中的两个红色框选，这些框选都是笔者需要你们仔细注意到的地方，否则不会框出来。
  大的红色框选是为了让你们注意到“螺纹”对话框，小的红色框选是为了让你们注意到“螺纹类型”，这个螺纹类型也是我们需要做的第一个操作。


• 05

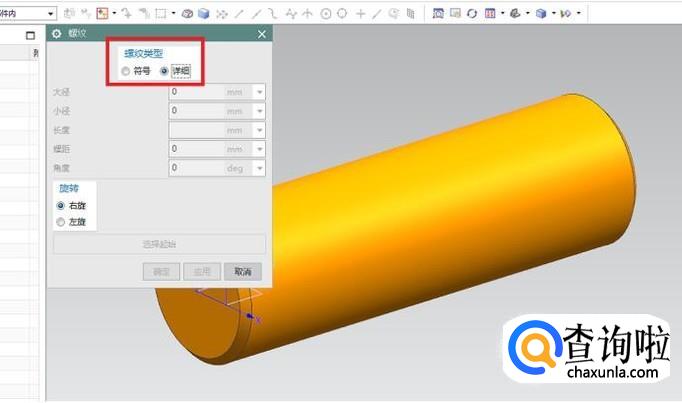

  看到了“螺纹”对话框，注意到了“螺纹类型”默认的是“符号”，那就将螺纹类型变成“详细”吧，如下图所示。
  修改完“螺纹类型”，我们可以看到相对于“符号螺纹”，“详细螺纹”的参数明显要少很多。


• 06

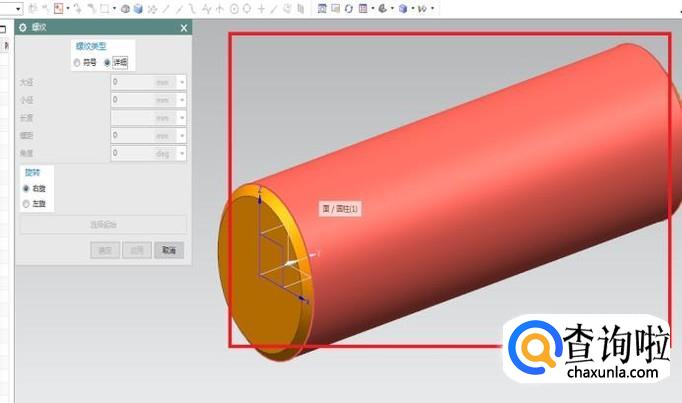

  选择了螺纹类型为详细螺纹之后，就需要选择一个面来放置螺纹，如下图所示的红色框选，那个变成红色的圆柱体的侧面，就是我们需要用鼠标左键点击的表面，别犹豫，赶紧用鼠标左键点击它。


• 07

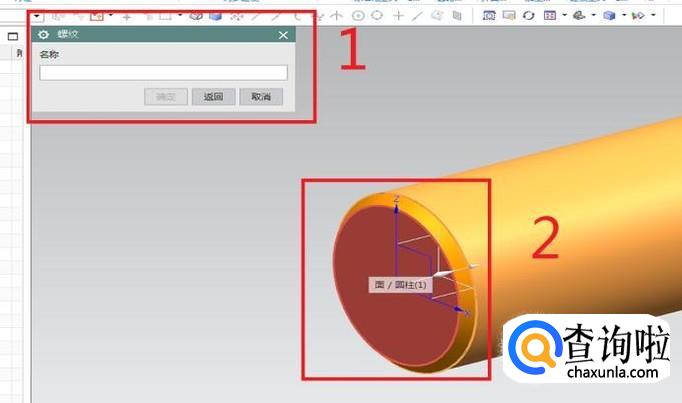

  鼠标左键点击完圆柱的侧面之后，你会看到螺纹对话框的改变。如下图所示，一号红色框选中的“螺纹”对话框变了，变成了一个“名称”，如果没有人说，那么看到这个，你会不会以为这是让我们输入一个名字呢？你会不会赶紧输入一些数字或者文字？告诉你，笔者告诉你，不用，什么都不用输入，赶快看2号红色框选，赶紧用鼠标左键点击这个颜色变成红色的圆柱体的表面，点击完之后，你就什么都明白了。


• 08

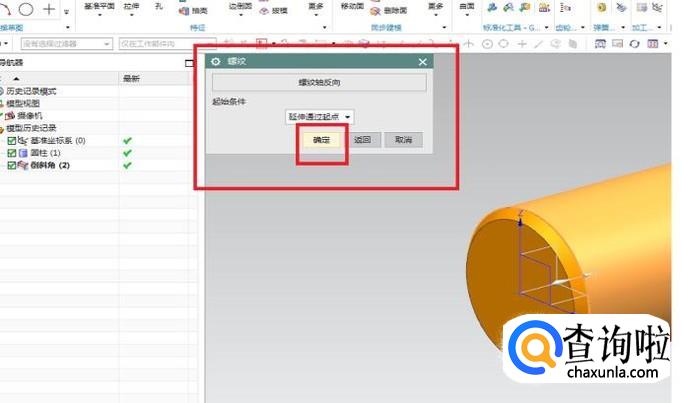

  上一步点击完圆柱体的底面，你会发现“螺纹”对话框又变了。这里有两个设置点：一个是螺纹轴反向，一个是起始条件，不过都可以不用管它，像笔者一样直接点击“确定”。不会的看小红色框选。


• 09

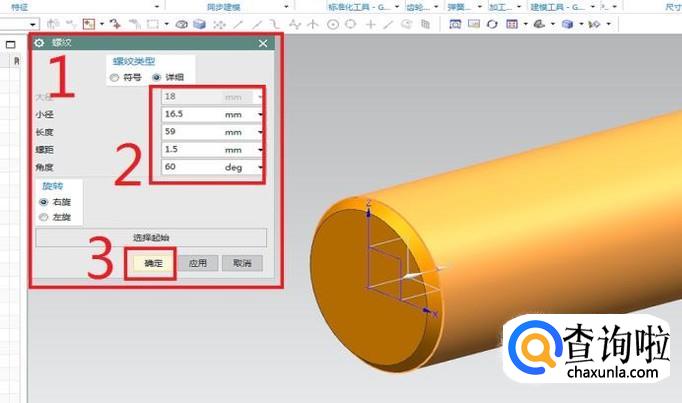

  点击完“确定”按钮，你会发现“螺纹”对话框有变回了之前的模样，唯有不用的是小径、长度、螺距、角度等参数都亮了，都变成可以编辑的了，但是到了这里，我们需要编辑吗？不需要，我们准备造的螺纹就是M18x1.5，你们看软件的螺纹参数：大径18不可编辑，螺距默认的就是1.5，角度默认的也是60，完全没必要去做任何修改了，直接点击“确定”吧少年。


• 010

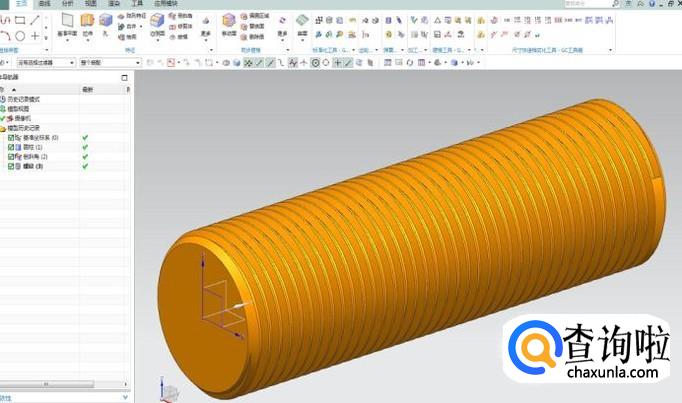

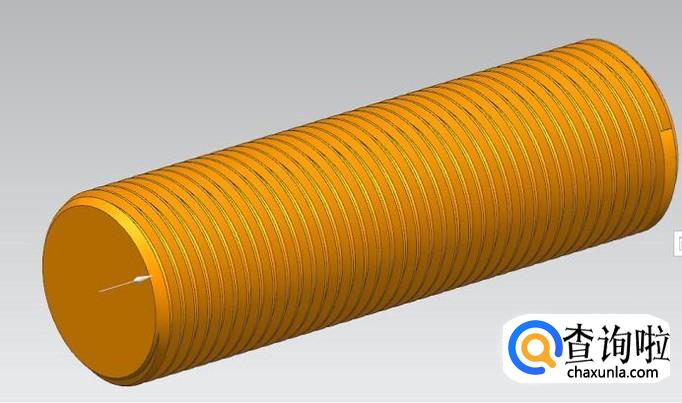

  完成以上所有操作，按照笔者的顺序来，绝对不会错，绝对能造出螺杆模型，不信，您看下图。



特别提示

特别说明一下，为什么螺纹类型要选择详细，那是因为符号螺纹在三维建模中你看不到螺纹的样子，只有在图纸中它才能自动体现，而我们这里是为了造螺杆模型，所以必须是三维能够体现的，所以必须选择详细螺纹。
