工具/材料

电动机，导线

详细内容

• 01

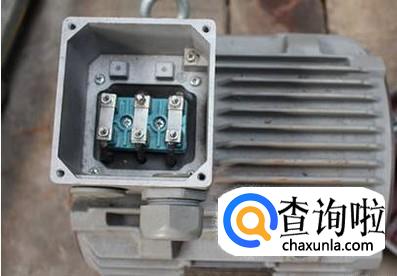

  星三角连接包括两种接线方式，即星形连接和三角形连接。电动机一般共有6个接线柱，分别为U1,U2,V1,V2,W1,W2。如下图所示：


• 02

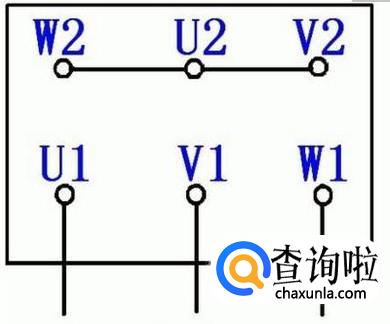

  先介绍星型连接，先把U2,V2,W2接在一起，再把U1,V1,W1接在一起并接电源，如下图所示：


• 03

  然后是三角形连接，此时将电动机的接线柱首尾相连，即U1接W2,U2接V1，V2接W1，最后接到电源即可，如下图所示：


• 04

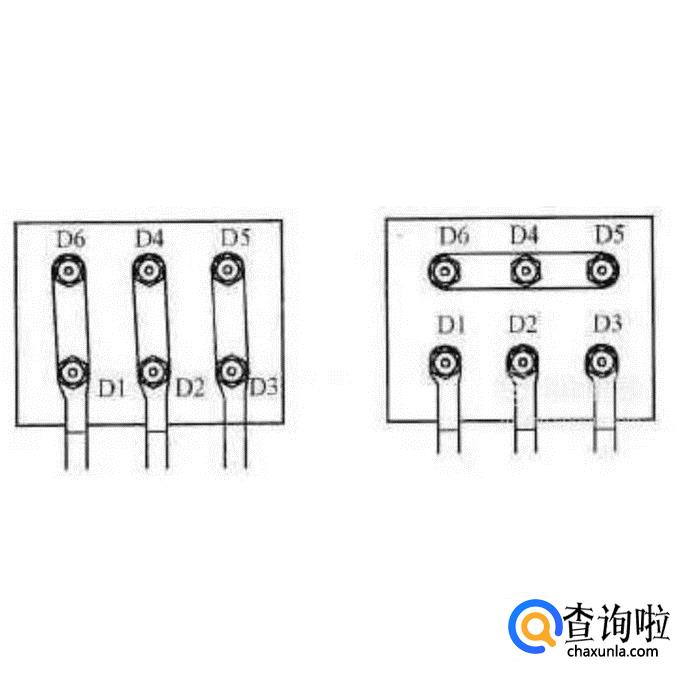

  有些电动机接线柱标注为D1-D6，此时D1、D2、D3为一组，分别对应U1、V1、W1，而D4、D5、D6为另一组，分别对应U2、V2、W2。对应接法相同。



特别提示

有些型号电动机因为内部设定原因，只支持其中一种接线方法，此时就不能自由选择接线方法，否则可能会烧坏电动机或者使得电动机无法启动。
