CAD制图中，有的时候需要引用别人制作的图纸或者图片做参照，这就需要用到“外部参照”功能，下面我就来讲讲外部参照的使用方法。

详细内容

• 01

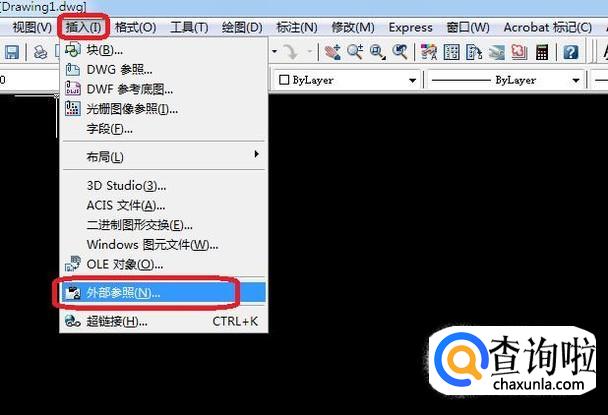

  首先，我们打开CAD软件，如图所示，点击“插入”，“外部参照”。


• 02

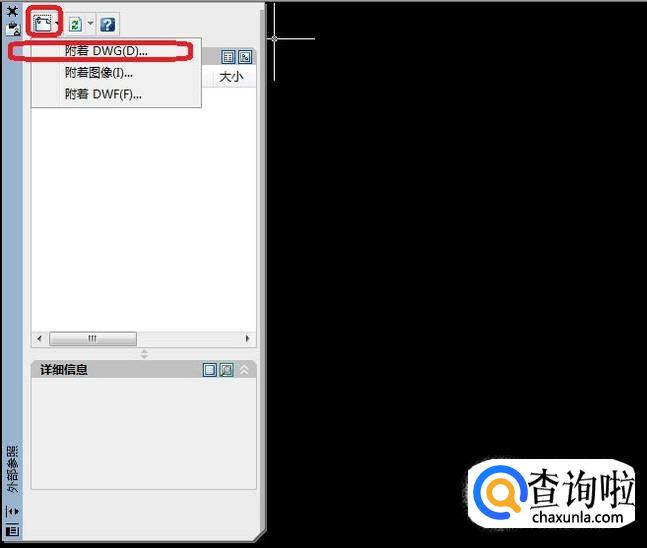

  出现“外部参照”面板，如图所示，点击左上角“附着”按钮，如果你要参照的是图片，就点击“附着图片”，如果是其他CAD图纸，则点击“附着DWG”。我们以其他图纸为例。


• 03

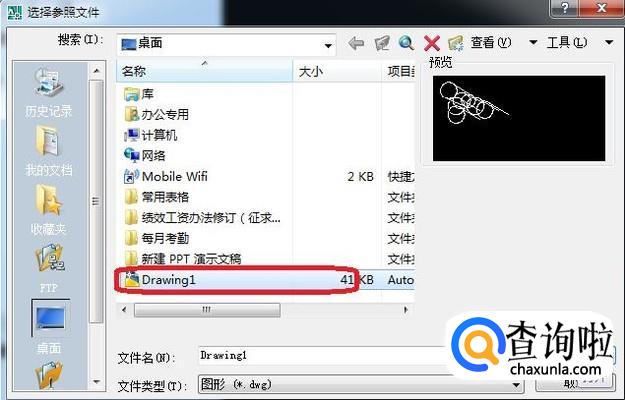

  点击一下附着DWG，出现“选择参照文件”选项框，我们选中需要参照的图纸，点击“打开”。


• 04

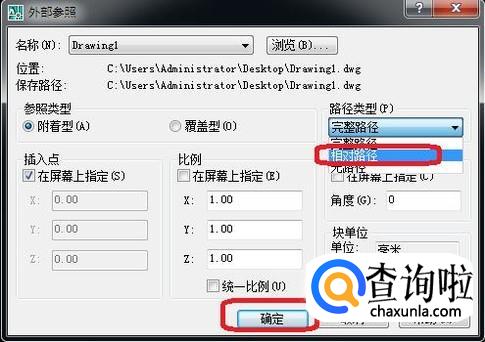

  出现“外部参照”面板，如图所示，在路径类型最好选择“相对路径”，这样，可以自动识别出参照底图。点击确定，外部参照就做好了。
