工具/材料

电脑

SolidWorks软件

详细内容

• 01

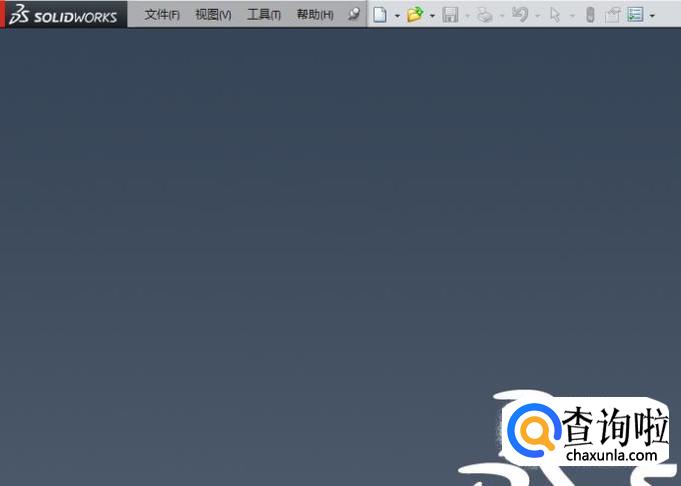

  如下图所示，
  打开SolidWorks软件。
  （千篇一律的开头）


• 02

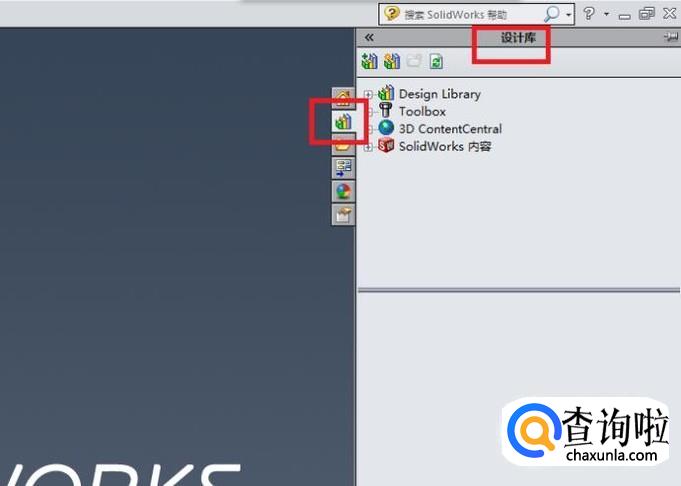

  如下图所示，
  在软件的右边，
  点击“设计库”图标（下图中左边红色框选中的图标），
  软件弹出“设计库”。


• 03

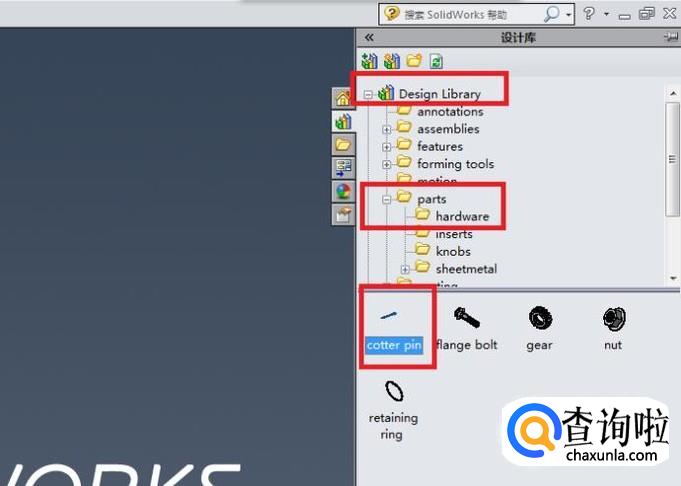

  如下图红色框选所示，
  在设计库中一层一层展开，
  直到找到开口销图标。
  -Design Library
  --parts
  ---hardware
  ----cotter pin（开口销图标）


• 04

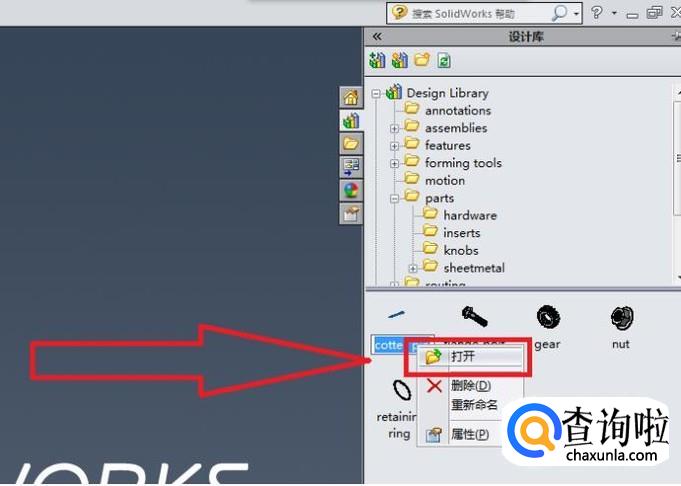

  如下图所示，
  鼠标左键单击开口销图标，选中它，
  然后，单击鼠标右键，弹出下拉菜单，
  然后，点击下拉菜单中的“打开”。

  （或者，直接鼠标左键双击开口销图标，也能打开开口销模型）


• 05

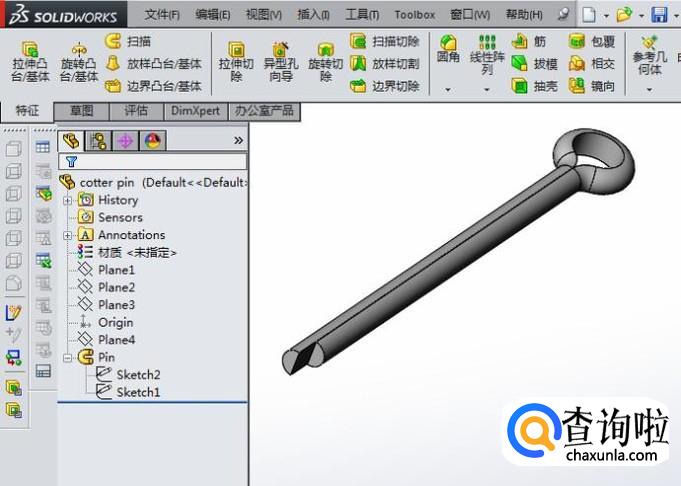

  如下图所示，一个开口销模型成功打开了。
  注意设计树中的“pin”，后面用得到。


• 06

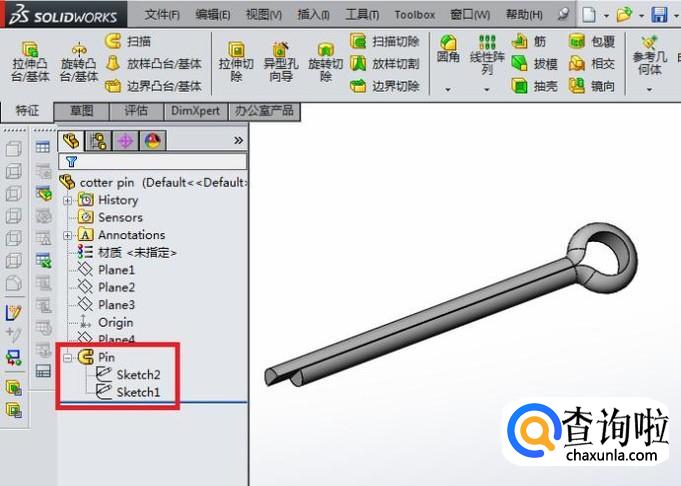

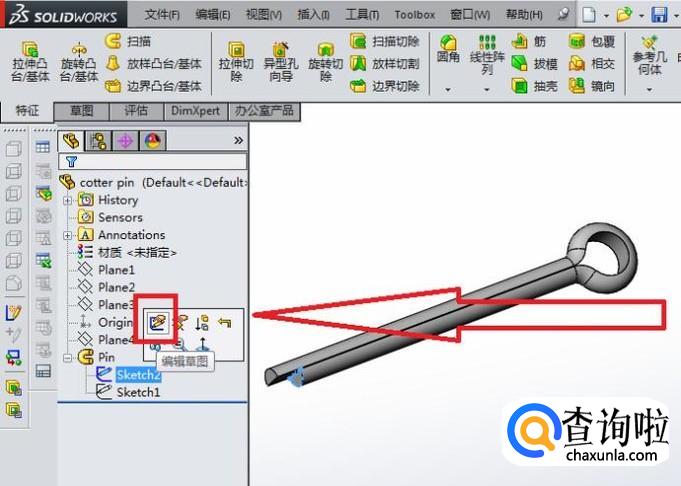

  如下图所示，
  在设计树中找到“pin”，展开它，
  然后，
  鼠标左键单击“Sketch2”，
  软件自动弹出一个工具栏，
  点击第一个“编辑草图”图标。


• 07

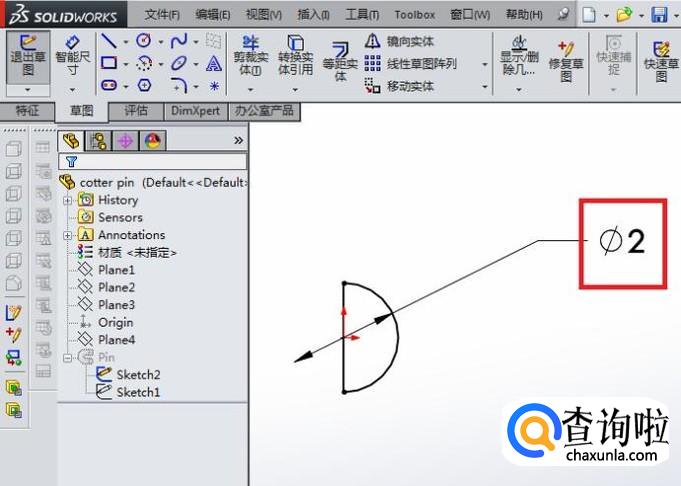

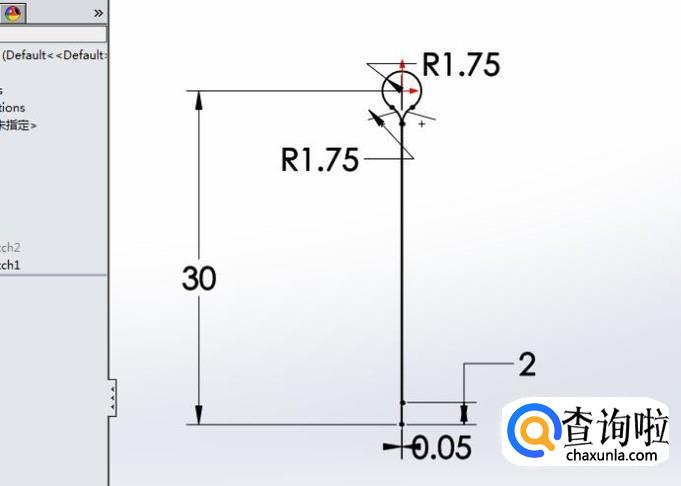

  如下图所示，
  红色框选中的尺寸ø2是开始默认的开口销直径尺寸，也是我们要更改的尺寸。


• 08

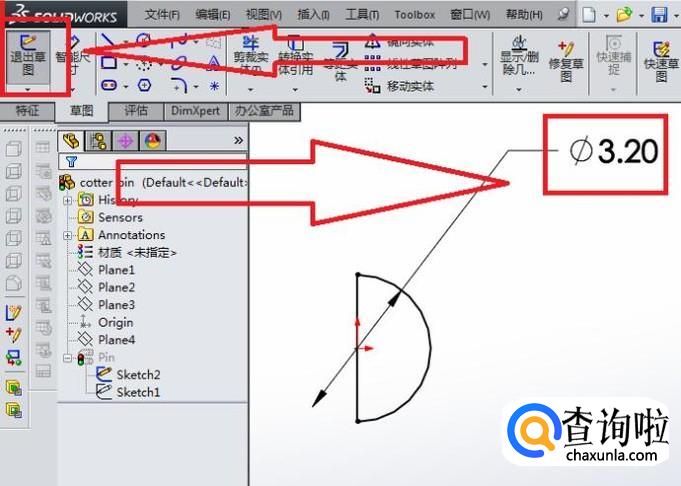

  如下图所示，
  我们将ø2改成了ø3.2，（右边的红色框选）
  然后，
  我们点击草图工具栏中的“退出草图”（左边的红色框选）。


• 09

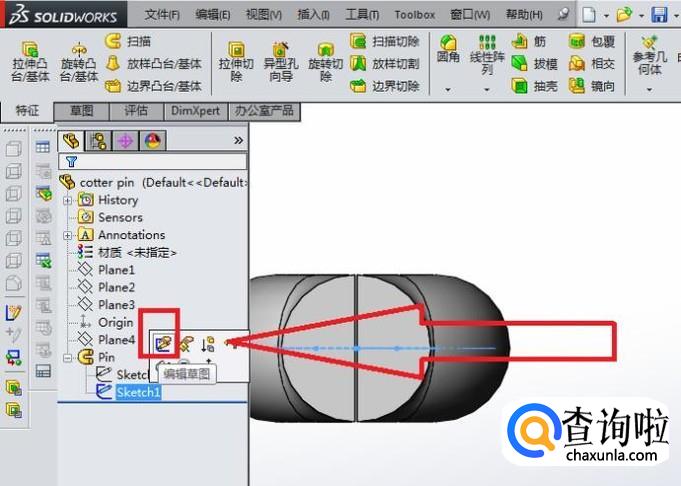

  如下图所示，
  退出了草图，
  重复第6步中的操作，
  只是这里鼠标左键点击的是“Sketch1”。


• 010

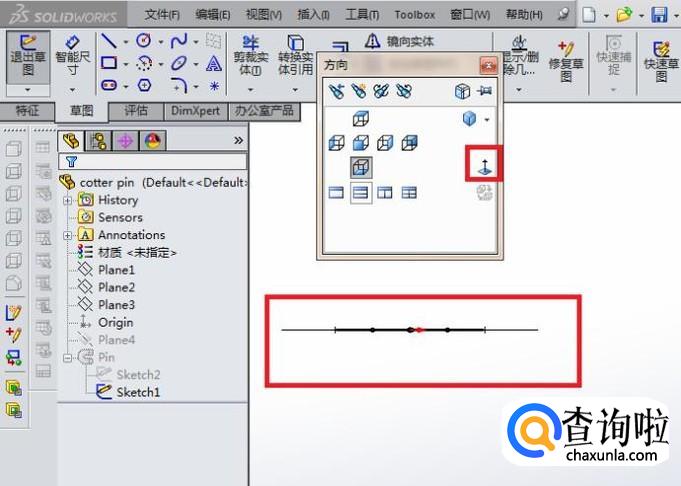

  如下图所示，
  进入到草图状态，
  但是，方向不利于编辑，
  所以，单击键盘上的空格键，
  弹出下图所示的“方向”对话框，
  然后，点击小红色框选中的方向图标。


• 011

  如下图所示，
  方向调整完毕，
  注意尺寸，
  哪些是我们需要修改的，
  哪些是不需要修改的。


• 012

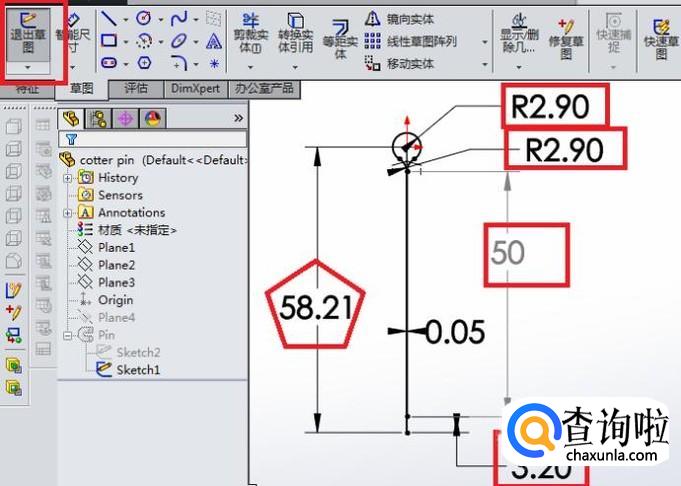

  如下图红色框选所示，
  框住的尺寸都是需要修改。
  注意到那个五边形框住的尺寸58.21没有，
  通过这个尺寸，可以将它右边的尺寸调整到50，这个50才是我们需要的。
  因为，
  我们的开口销规格是3.2x50。

  以上，更改完尺寸之后，点击工具栏中的“退出草图”图标。


• 013

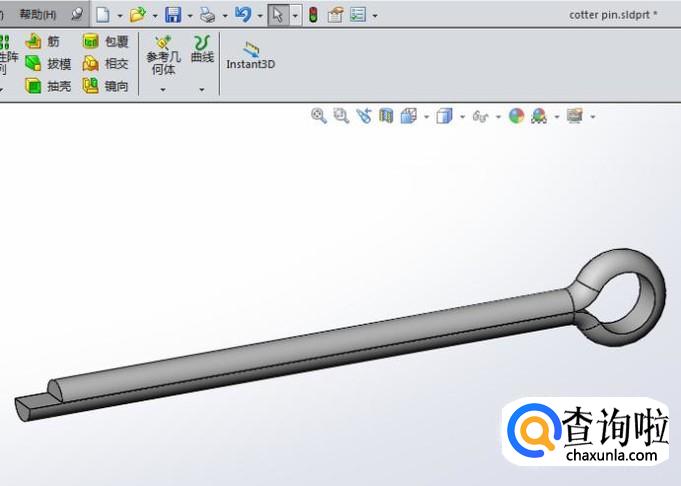

  如下图所示，
  一个3.2x50的开口销就创建成功了。
  怎么样，是不是很简单。



特别提示

1、如果要保存，请点击“另存为”，不要直接保存，否则，下次通过设计库打开开口销模型，尺寸就是3.2x50。
2、如果在上面的操作步骤中改为草图之后，软件提示“错误”，可以考虑先编辑“Sketch1”，再编辑“Sketch2”，或者将尺寸改到合理，尺寸合理则软件不会提示“错误”，有错误提示，则开口销将无法成功创建。
