工具/材料

AutoCAD2007

详细内容

• 01

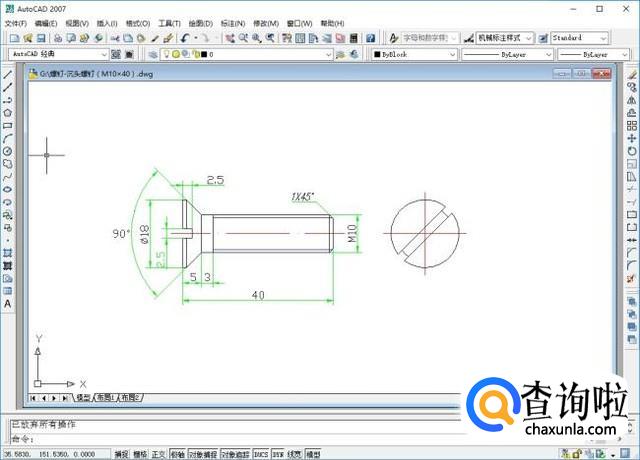

  首先打开一个工作样图作为例子，如图所示：


• 02

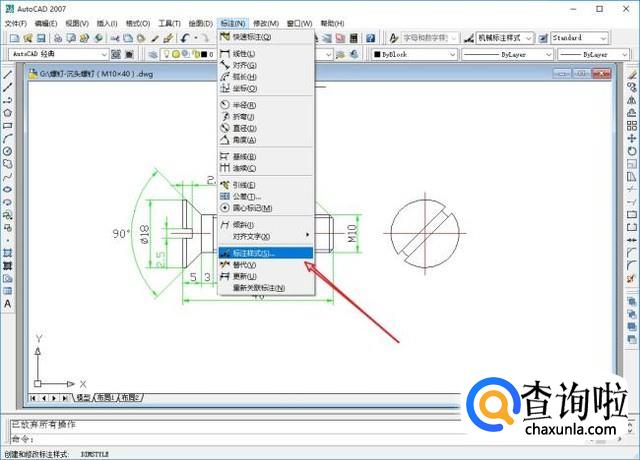

  点击工具栏标注标签的下拉菜单中的标注样式选项。如图所示：


• 03

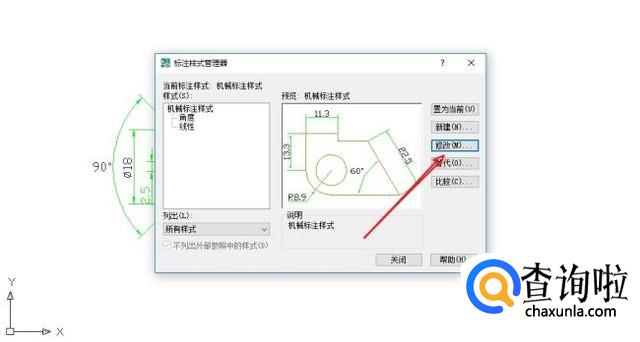

  打开标注样式管理器后点击修改按钮。如图所示：


• 04

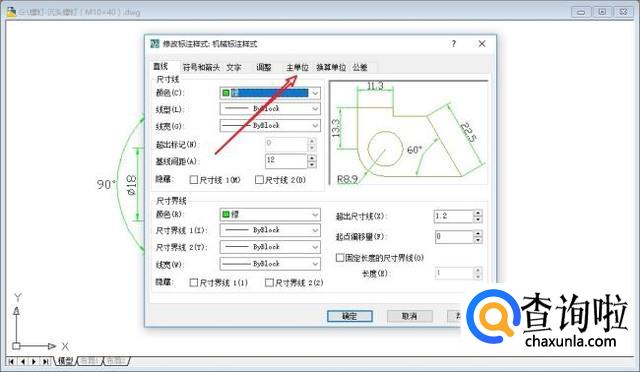

  在修改标注样式面板中切换到主单位标签。如图所示：


• 05

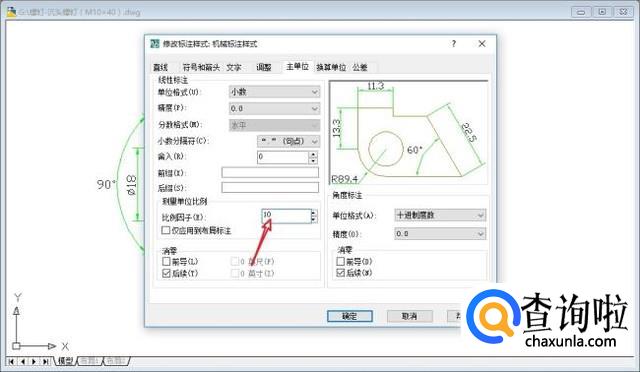

  将比例因子修改为所需要的比例数值。如图所示：


• 06

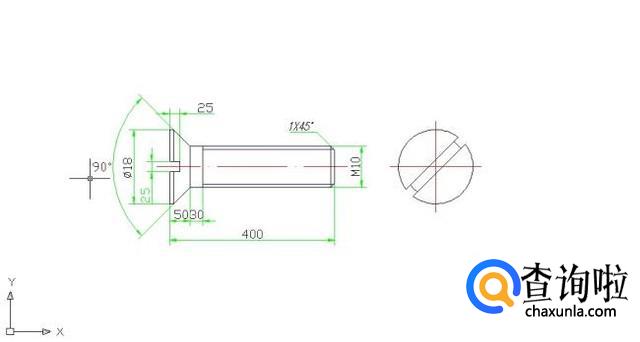

  点击确定后返回工程图，可以看到工程图内的标注数值发生了变化。如图所示：


• 07

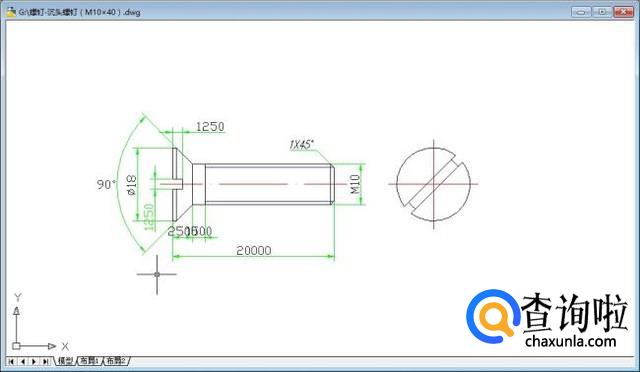

  把比例因子修改为1:500，可以看更清晰的看出修改比例的结果。如图所示：



特别提示

本例中比例因子仅做示范，具体数值请按实际设计进行设定。
