UG10.0中如何在实体平面上画黑白太极图？

知识问答小编

0次浏览

2022-10-24 22:31:35

最佳经验

本文由作者推荐

简要回答

　　太极图是笔者最熟悉的道教符号，

　　也是笔者最喜欢画的符号，

　　之前用SolidWorks、CAD等都画过，

　　这里再分享一下UG中的画法。

详细内容

01

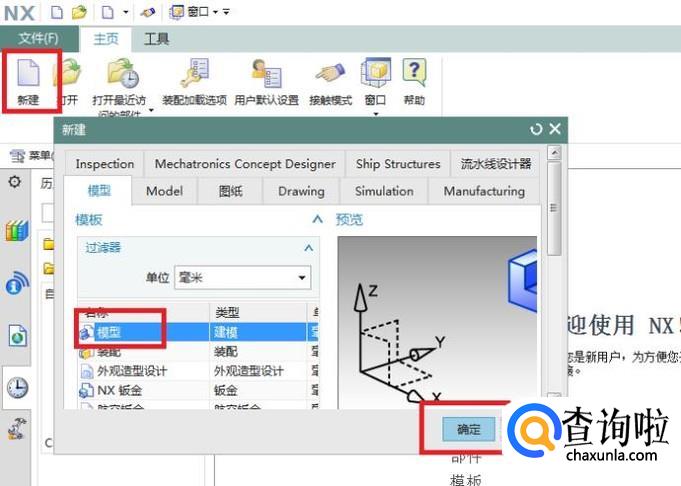

如下图所示，
打开UG10.0软件，
点击工具栏中的“新建”图标，
然后在弹出的“新建”对话框中选择“模型”，
最后点击“确定”，
至此，
完成一个空白模型文件的创建。
02

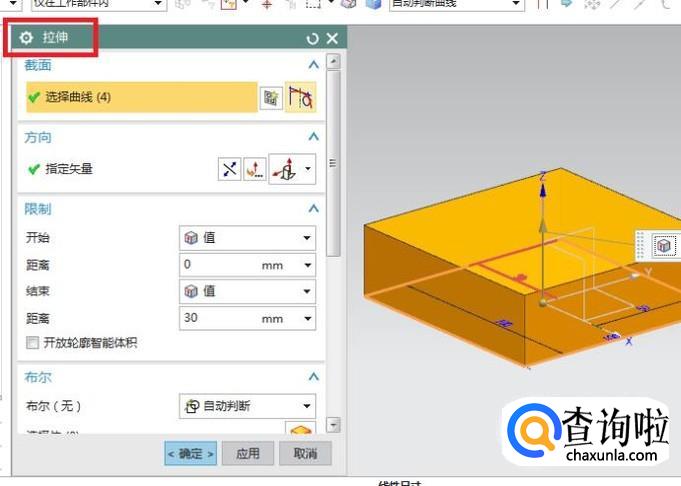

如下图所示，
拉伸一个100x100x30的长方体作为演示所用。

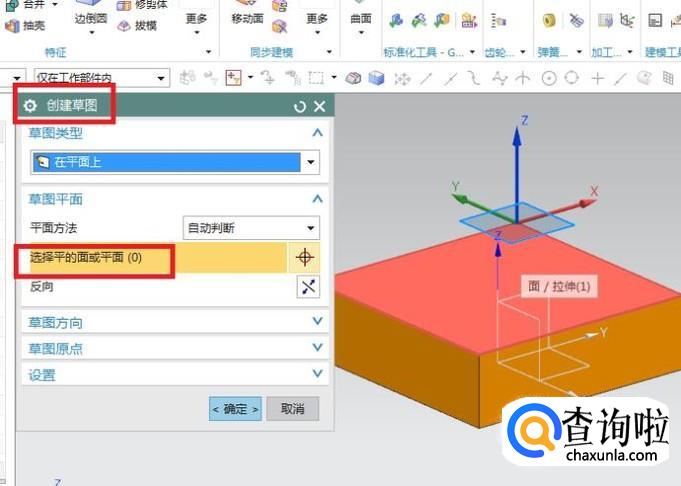

03
如下图所示，
点击工具栏中的“草图”图标，
弹出一个“创建草图”对话框，
然后选择长方体的上表面作为草图平面。

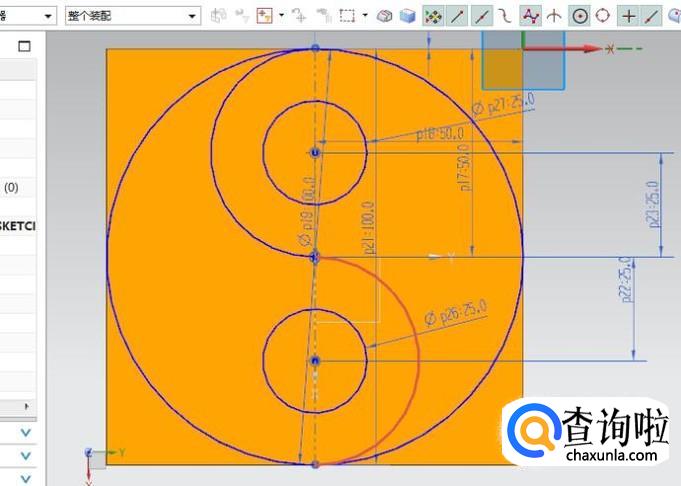

04
如下图所示，
画一个太极图轮廓。
点击工具栏中的直线图标，
以正方形上下两边的中点为端点画一条竖直的辅助线（作为参考线），
然后点击工具栏中的“圆”图标，
先后画五个圆，
一个大圆：直径100，
两个中圆：直径50，
两个小圆：直径25，
它们的圆心都在辅助线上，正好将辅助线等分成四份。
05

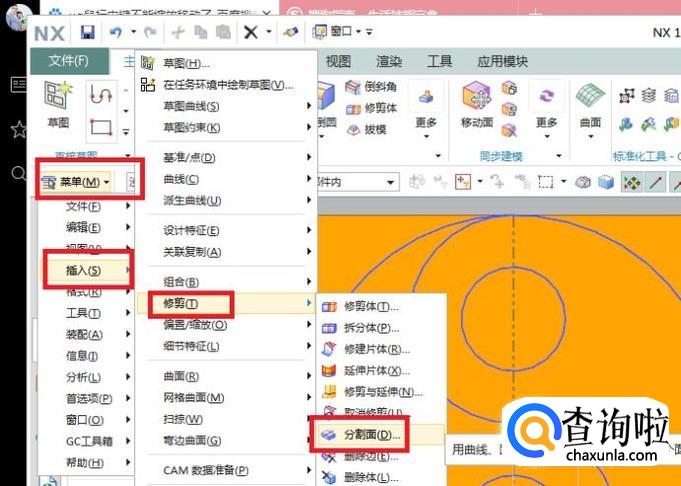

如下图所示，
执行【菜单——插入——修剪——分割面】，
激活分割面命令。

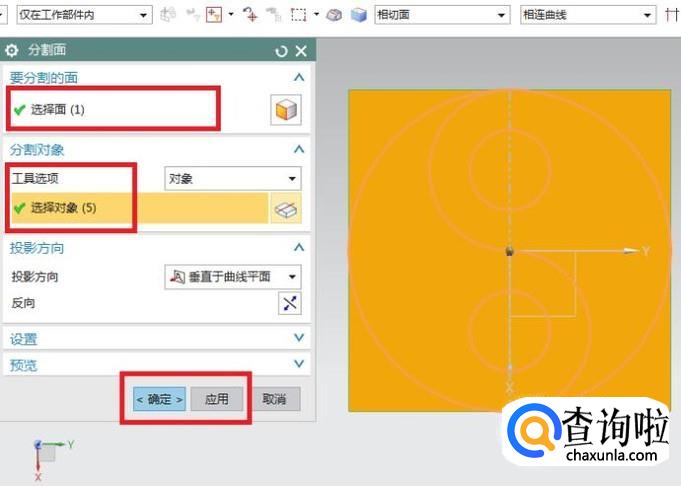

06
如下图所示，
出现“分割面”对话框，
要分割的面一栏选择长方体上表面（也就是太极图轮廓线所在的平面）
工具一栏选择全部的太极图轮廓线，
最后点击“确定”。

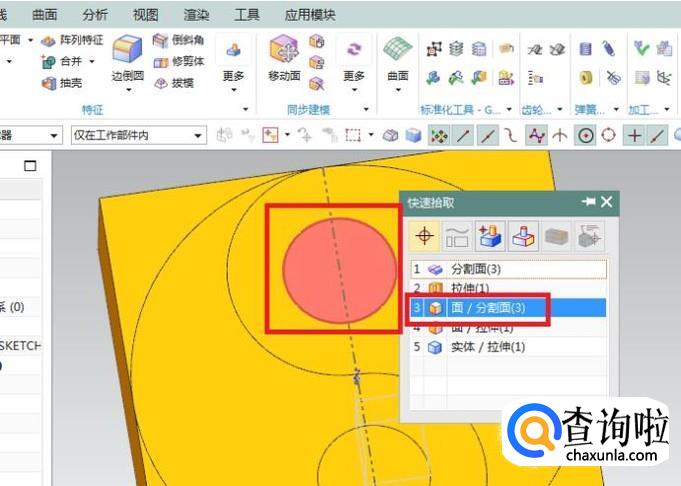

07
如下图所示，
这个太极图的轮廓线成功的将长方体上表面分割成多份，
将鼠标光标移动到下图中变色的那个小圆中，
等到光标变成了十字形再单击鼠标左键，
然后弹出“快速选取”对话框，
然后在对话框中一个个面去选，
当我们要选的这个小圆的颜色变的不同时，那个面就是我们要选择的面，
然后点击它。

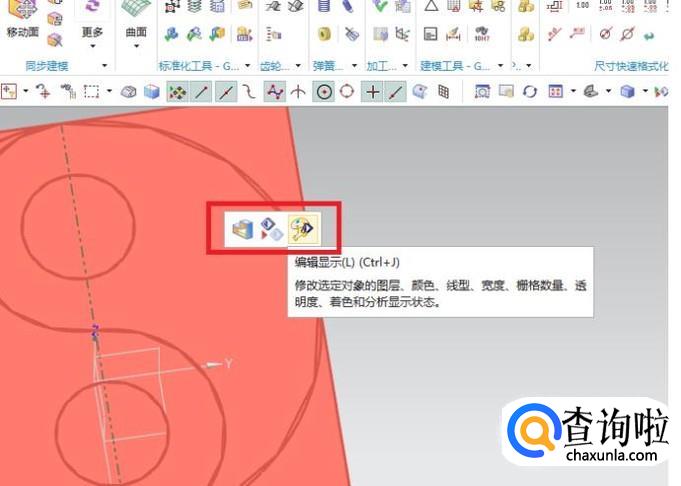

08
如下图所示，
出现一个工具栏，
有三个选项图标，
我们选择最右边的“编辑显示”图标。

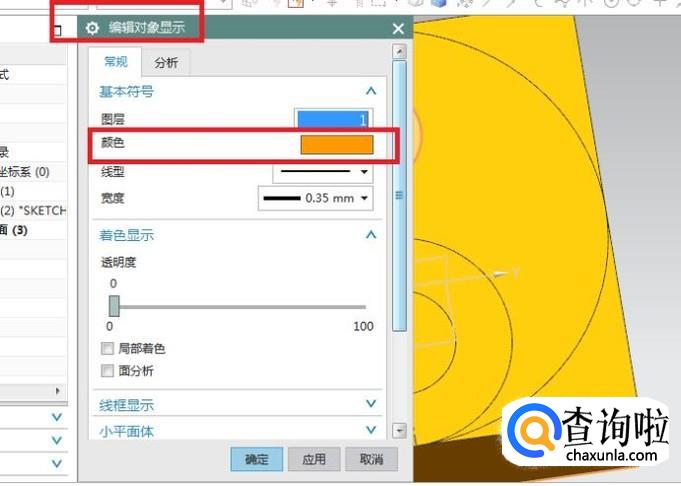

09
如下图所示，
出现“编辑对象显示”对话框，
注意颜色一栏，
默认的颜色是橙黄色。
010
如下图所示，
点击颜色一栏中的“橙黄色”部分，
会弹出一个“颜色”对话框，
我们选择其中的“黑色”，并点击“确定”，
然后回到了“编辑对象显示”对话框，
点击对话框下方的“确定”。

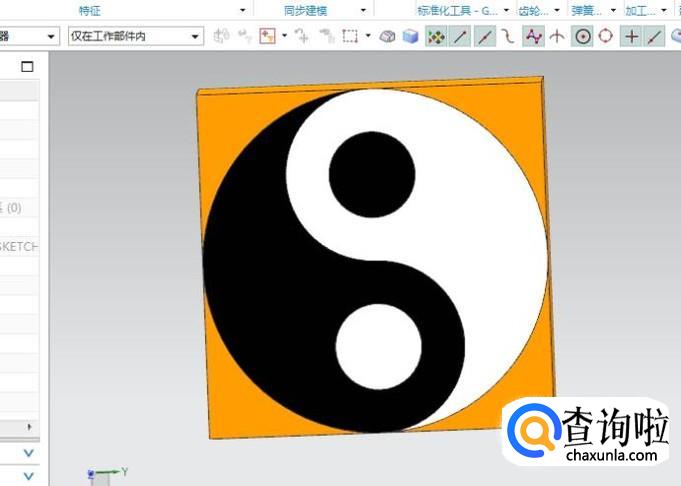

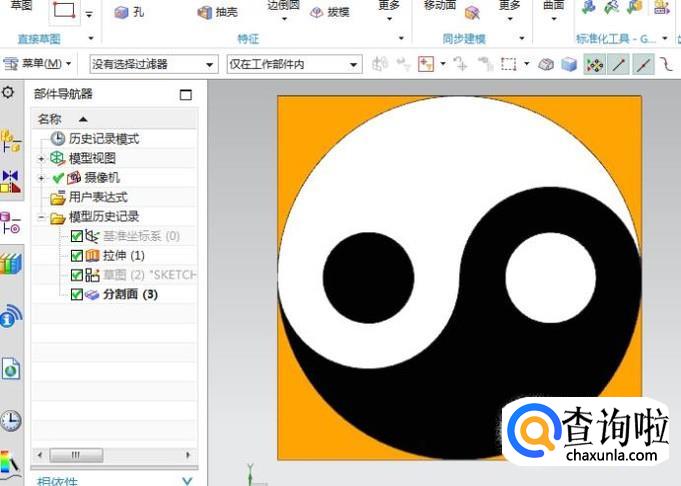

011

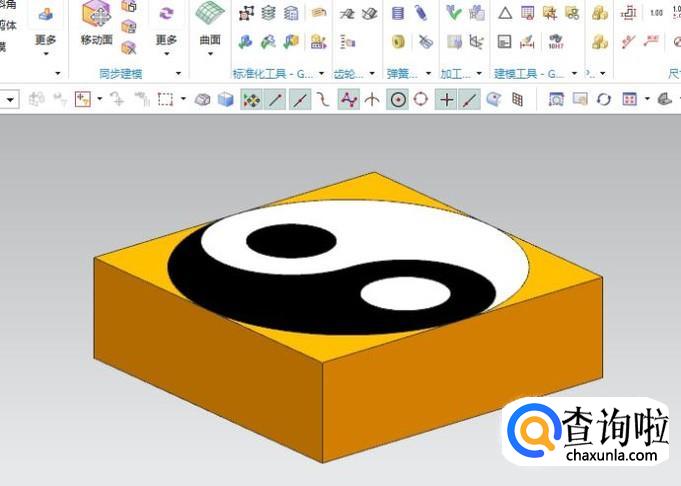

如下图所示，
用第10步中的方法，继续去给太极图其余部分更换颜色，
最后就成了我们需要的黑白太极图。
