UG10.0中如何指定实体的颜色呢？

知识问答小编

0次浏览

2022-10-25 00:05:29

最佳经验

本文由作者推荐

简要回答

　　在用UG10.0进行三维建模的时候，软件自带了实体的颜色，但我笔者很不喜欢这个黄色的颜色，怎么办，怎样将实体的颜色变成自己喜欢的颜色？下面我们分享的内容就是这个了，有兴趣的请耐性往下看。

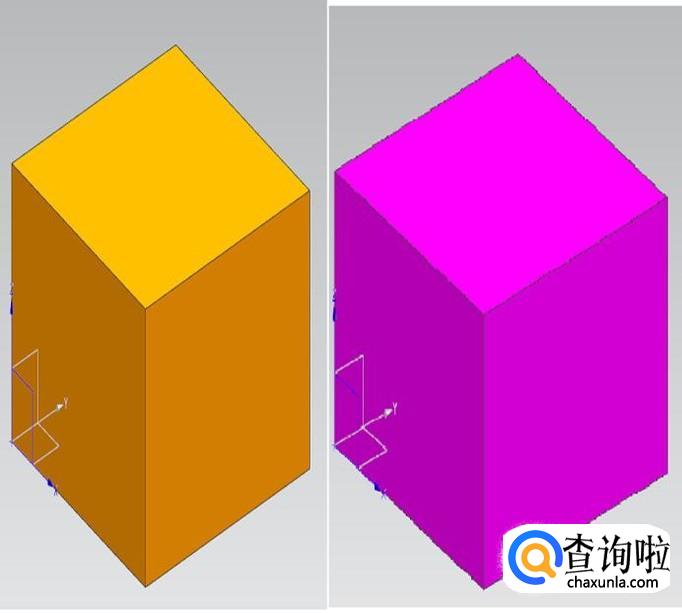

　　如下图所示，左边的是软件自带的颜色，右边是更换之后指定的颜色

详细内容

01

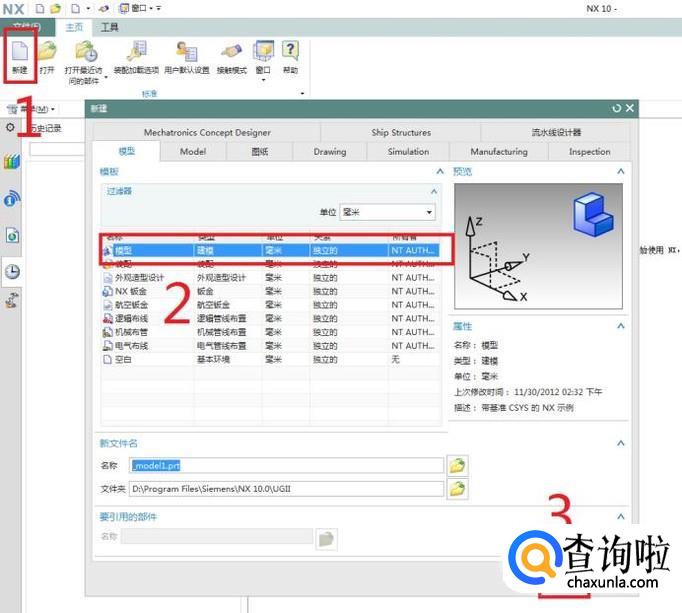

打开UG10.0软件，新建一个模型文件，具体步骤如下图所示的1、2、3号红色框选图标：新建-模型-确定。
02
直接插入一个长方体作为演示所用。（执行【菜单】【插入】【设计特征】【长方体】）
03
找到“指派特征颜色”的命令，然后点击它。这里有两种方法，分别如下所示的两幅图。

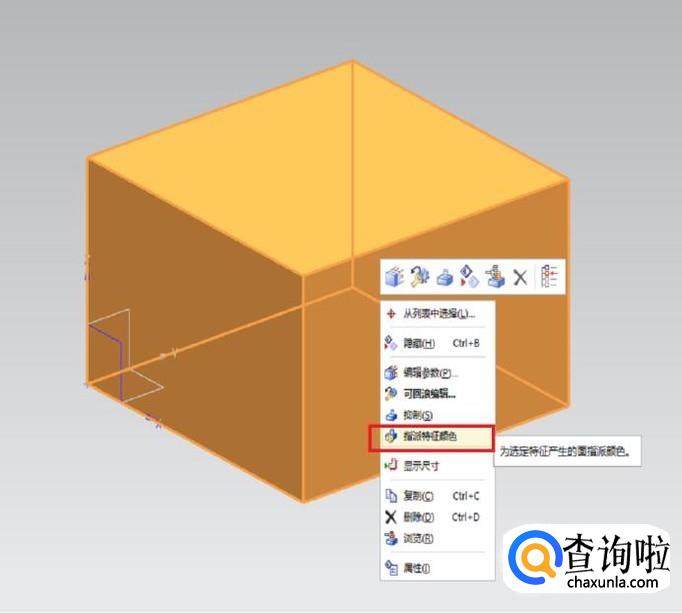

第一幅图：鼠标左键单击实体，选中之后单击鼠标右键，会有如下第一幅图所示的下拉菜单出现，然后就可以看到红色框选中的“指派特征颜色”。

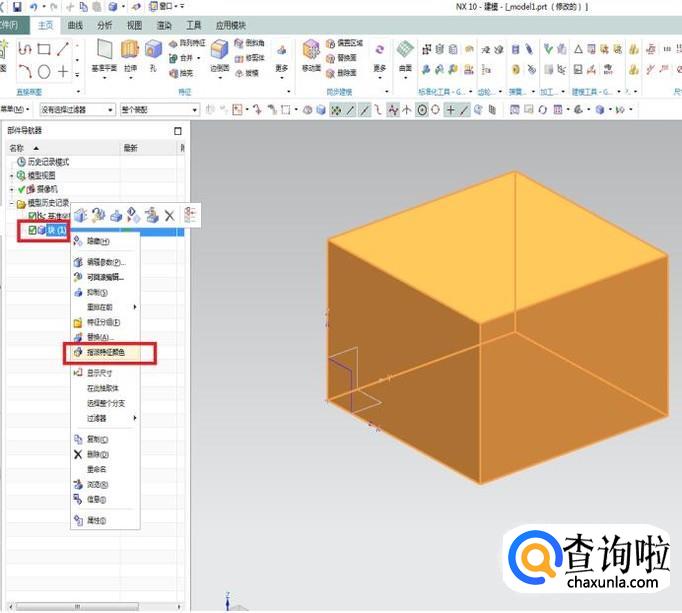

第二幅图：在部件导航器中找到长方体，不过在这里它不叫长方体，它有另外一个名字“块”，如下第二幅图中的第一个红色框选，鼠标左键单击它，然后再单击鼠标右键，会出现下拉菜单，同样的，在下拉菜单中找到“指派特征颜色”，见下第二幅图第二个红色框选。
04
上一步激活“指派特征颜色”命令，这一步“指派特征面颜色”对话框，如下图所示。
这个对话框会给我们提示我们需要做什么。首先第一项，要上色的特征（选择特征），软件已经默认了刚刚的长方体，所以这一步可以省略；然后第二项，特征面颜色，注意红色框选，可以看到软件默认的是“无颜色”。
好了，对于对话框的了解就讲解到这里，下面进行下一步操作。
05
上一步了解了“指派特征面颜色”对话框的一些信息，同样也知道了我们需要做什么，那么我们需要做什么呢？

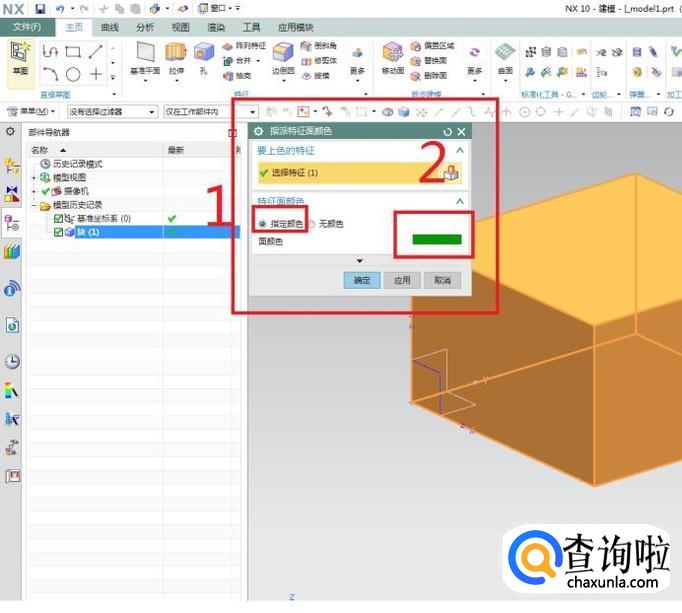

如下图所示，我们是为了改变实体的颜色而来，而软件默认的特征面颜色是“无颜色”，所以我们需要将第二项特征面颜色改为“指定颜色”，如下图1号红色框选，然后你就会看到对话框出现了2号红色框选的内容“面颜色”。
具体操作步骤：
1号红色框选：点击“指定颜色”
2号红色框选：点击“绿色”
06

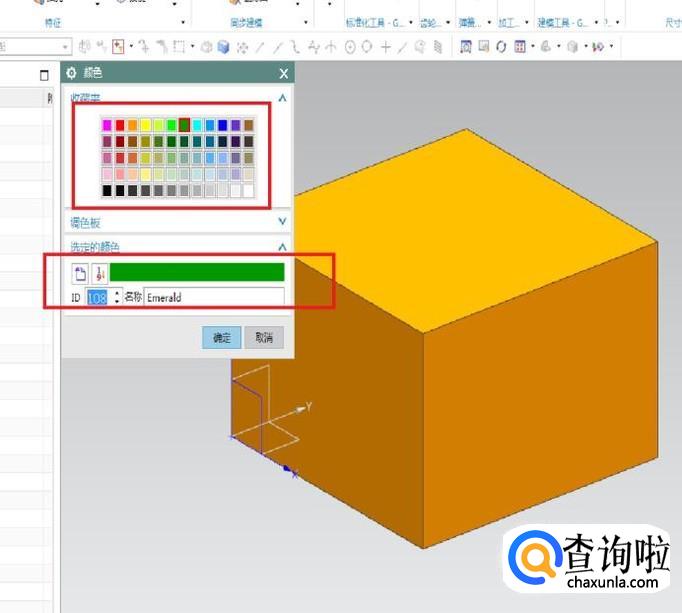

上一步点击“绿色之后”，这一步就会进入到“颜色”对话框，如下图所示。
一个默认的选定的颜色：绿色，一个收藏夹中的颜色，还有一个调色板我没有展开。
07
如下图所示，笔者选择了收藏夹中的第一个颜色：“粉红色”，见1号红色框选，然后就可以看到2号红色框选中的颜色就变成了粉红色，接着点击3号红色框选中的“确定”按钮，这里的操作就结束了。
08

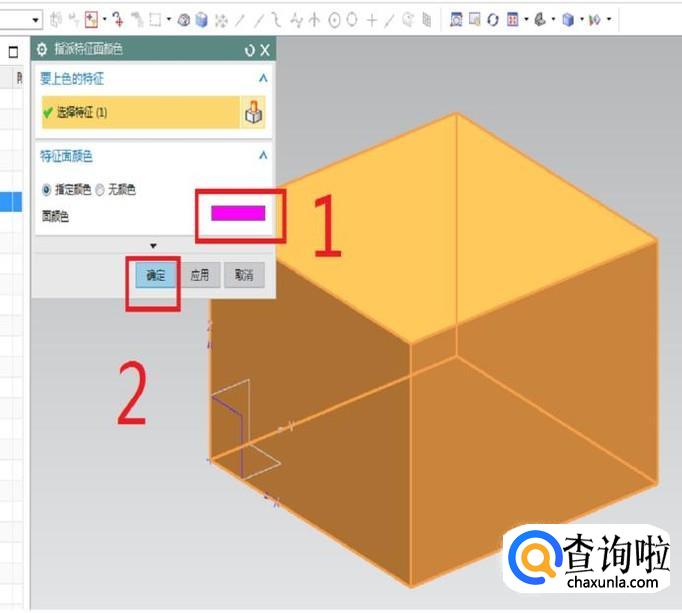

颜色指定完毕，就会回到“指派特征面颜色”对话框，这时候你就可以看到它的变化了，首先1号红色框选中的面颜色变成了我们指定的粉红色了，其次。。。。。。没有其次了，可以直接点击2号红色框选中的“确定”按钮，结束操作。
09

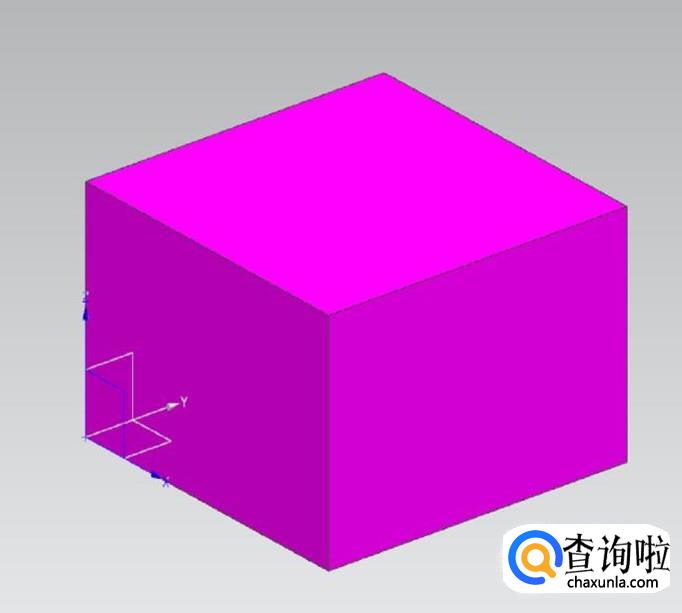

完成以上八步操作，你就会看到如下图所示的效果，实体颜色变成了我们指定的粉红色。

好了，看起来挺复杂哦，其实就是这么简单
