详细内容

• 01

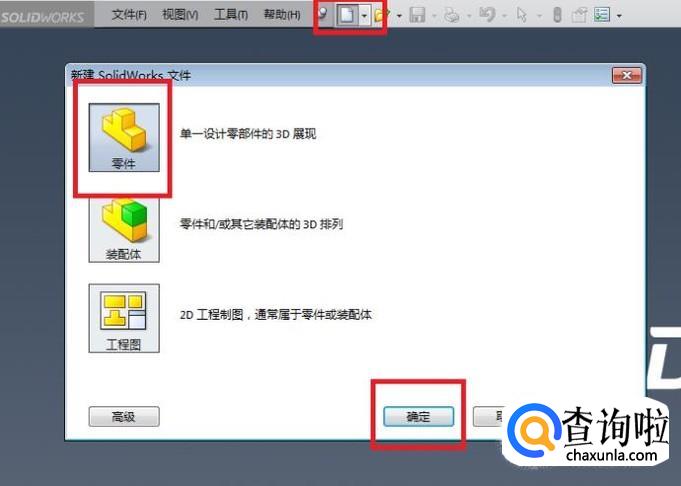

  如下图所示，
  打开SolidWorks软件，
  新建一个空白的零件文件。


• 02

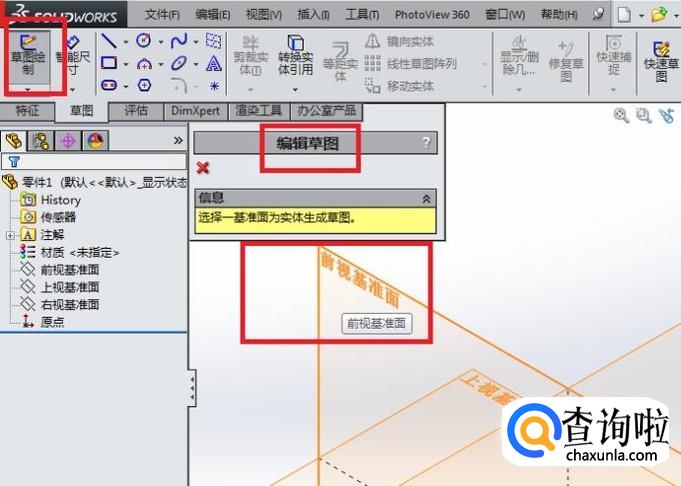

  如下图所示，创建一个草图。
  首先点击工具栏中的“草图绘制”，
  随后弹出一个“编辑草图”对话框和三个基准面，
  然后，
  笔者选择了“前视基准面”为草图平面。


• 03

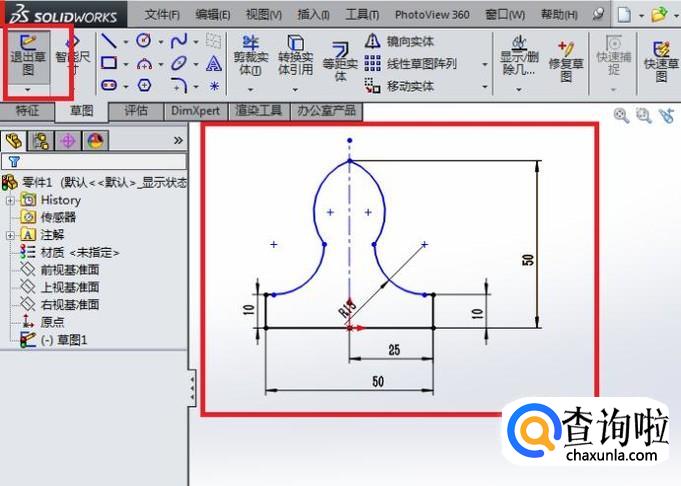

  如下图所示，
  画一个下图中的草图，
  大概相似就行了，
  这是刻章的主体轮廓，
  每个刻章都有不同，
  笔者是参考笔者所在公司的刻章外形画的，
  你们也可以按照自己的想法设计，
  画完轮廓草图之后，
  千万别忘了“退出草图”。


• 04

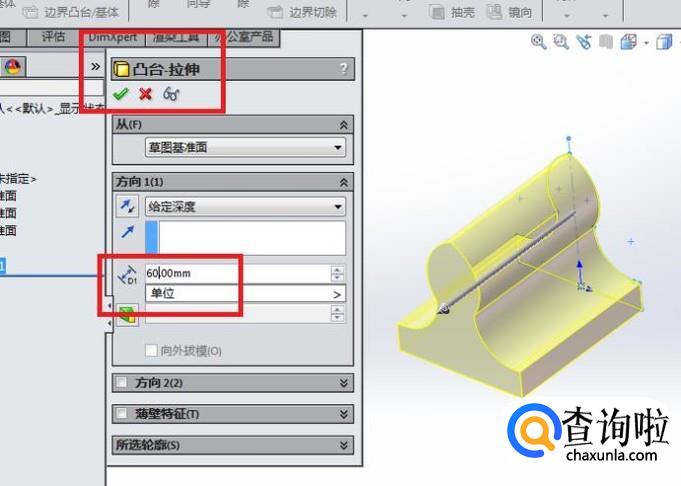

  如下图所示，
  首先用鼠标左键选中刚刚画的草图，
  然后回到特征工具栏，点击其中的“拉伸凸台/基体”图标，
  随后软件弹出下图中的“凸台-拉伸”对话框，
  我们根据自己的感觉设置拉伸高度，
  很明显，笔者觉得拉伸60比较合适，
  最后别忘了点击对话框左上角的√。


• 05

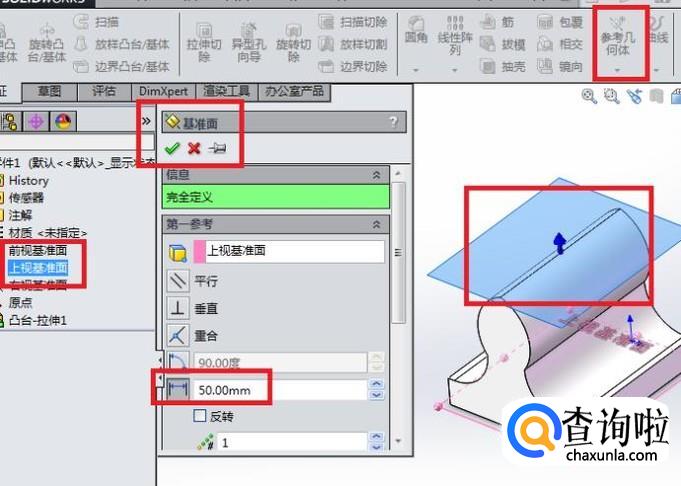

  如下图所示，
  点击特征工具栏中的“参考几何体”下方的三角形，
  在其弹出的下拉菜单中点击“基准面”，
  随后软件会弹出一个“基准面”对话框，
  然后，笔者再设计树中点击“上视基准面”，
  再然后，笔者再对话框中输入距离50（比刻章的高度要高就行），
  最后就是点击对话框左上角的√了，
  至此，
  完成基准面的创建。


• 06

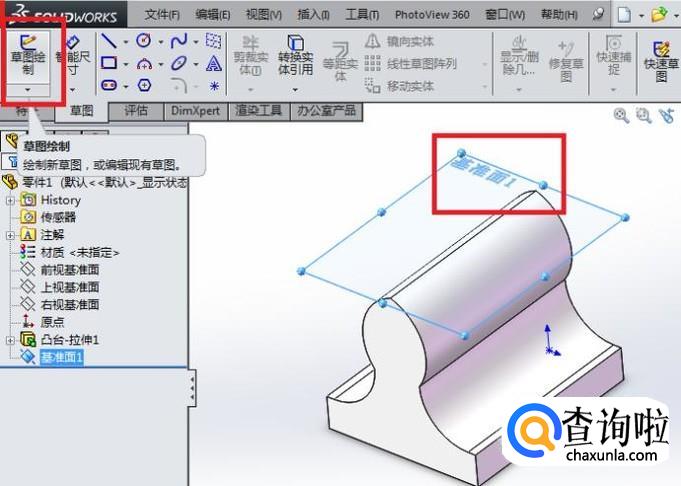

  如下图所示，
  首先用鼠标左键选中新创建的基准面，
  然后点击工具栏中的“草图绘制”，
  就能很顺利的创建一个草图了。


• 07

  如下图所示，
  进入到草图状态，
  首先点击工具栏中的中心线命令，
  在实体上画好辅助线，
  方便后面文字的方向定位。
  （先说明一下，之所以要先画辅助线，是因为笔者之前拉伸的实体与现在这个草图的方向有点不配合）

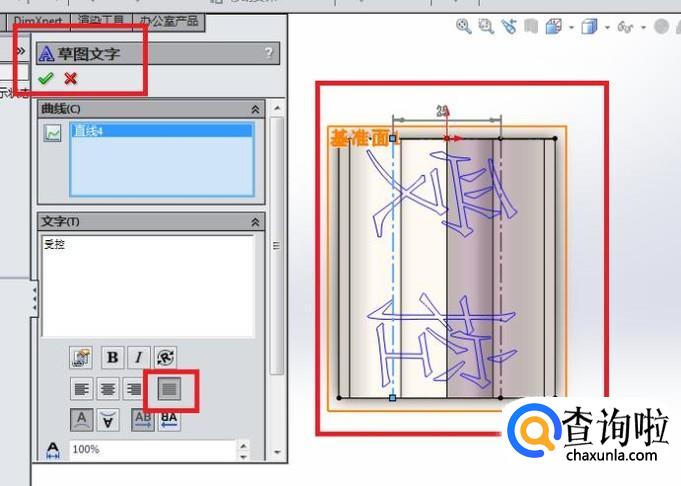

  然后点击草图工具栏中的“草图文字”图标（一个大写的字母A），
  在之后弹出的“草图文字”对话框中草图一栏输入“受控”二字，
  在曲线一栏选择之前画好的辅助线，
  然后取消勾选“使用文档字体”，
  然后点击下面的“字体”按钮，
  在弹出的“选择字体”对话框中选择“黑体”、“常规”、“25”，
  回到“草图文字”对话框，
  文字对齐方式选择“两端对齐”，
  最后点√，
  完成草图字体的设置。


• 08

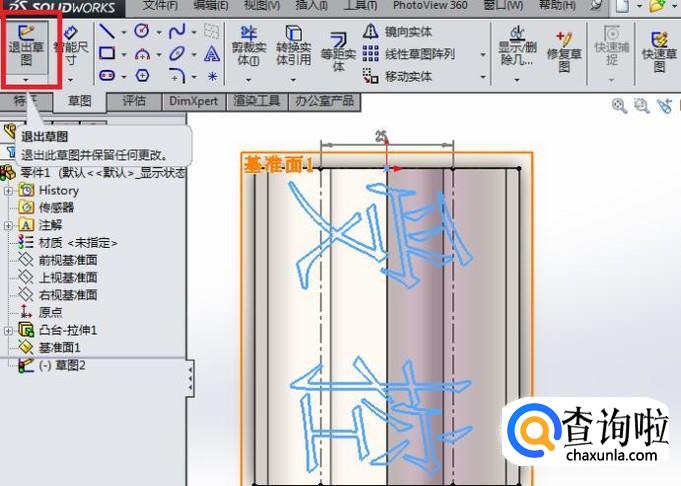

  如下图所示，
  草图文字设置完毕，
  点击工具栏中的“退出草图”。

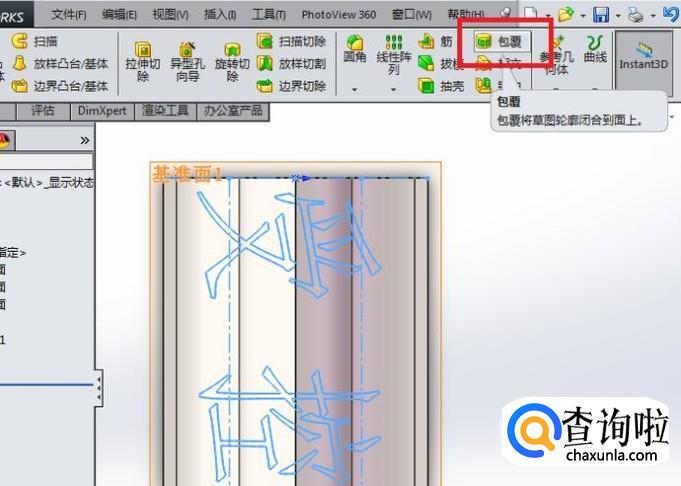

• 09

  如下图所示，
  还是先用哦鼠标左键选中刚刚的“草图文字”，
  然后点击特征工具栏中的“包覆”图标，
  激活“包覆”命令。


• 010

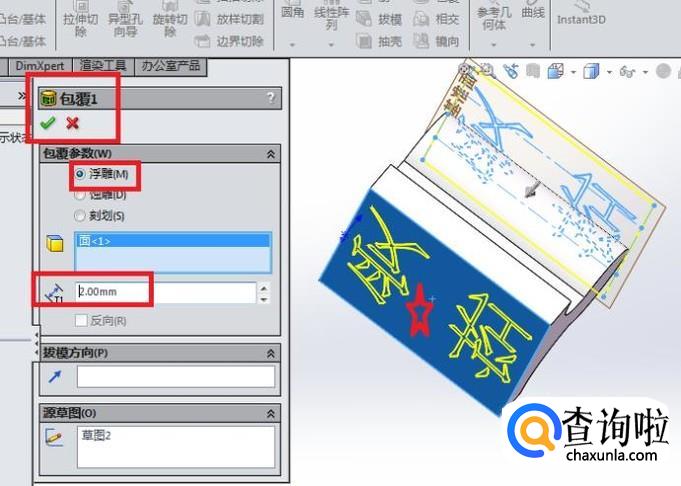

  如下图所示，
  出现“包覆”对话框，
  默认的包覆参数为“浮雕”，这很符合我们的要求，
  平面一栏选择红色五角星所在的蓝色平面，
  高度设置为2，这个数字要记住，后面用到上，
  最后点√。


• 011

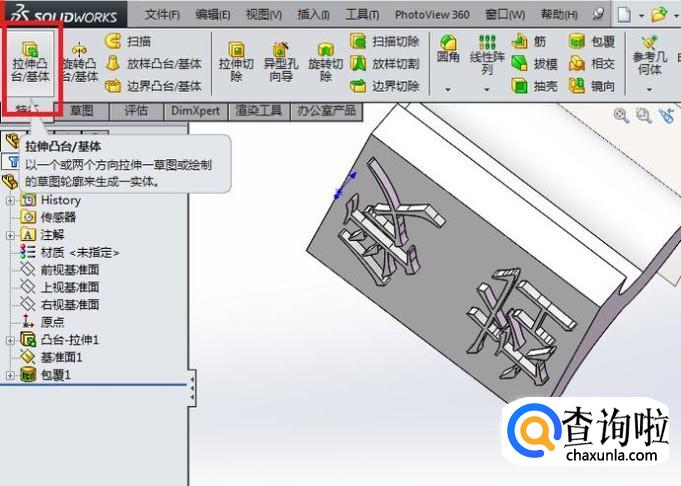

  如下图所示，
  点击特征工具栏中的“蓝色凸台/基体”图标，
  激活拉伸命令。


• 012

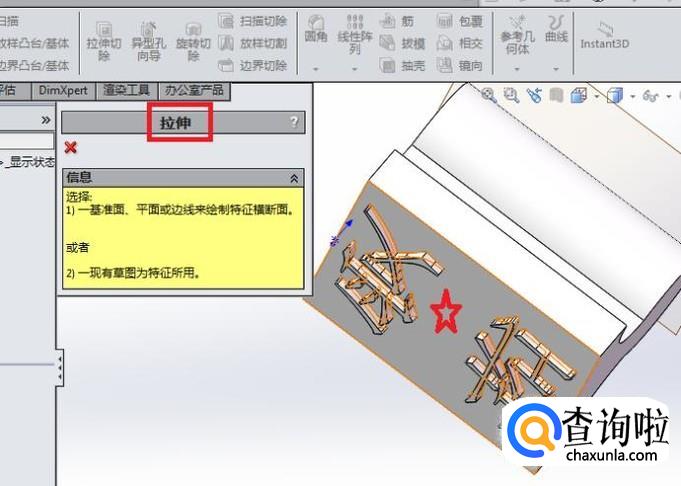

  如下图所示，
  因为没有事先选择草图，
  所以只出现一个“拉伸”对话框，
  还需要我们自己去选择平面，画草图，
  如下红色五角星所在的平面就是我们需要选择的平面。


• 013

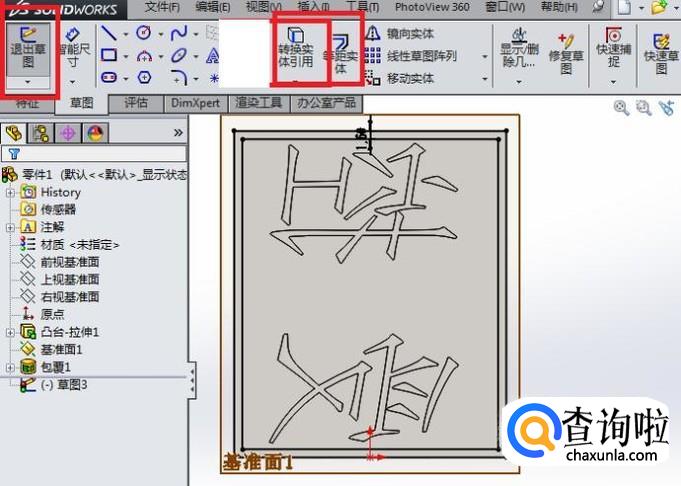

  如下图所示，
  进入到草图状态，
  首先点击工具栏中的“转换实体引用”图标，
  将实体的矩形四边依次选中，
  成功创建四条实线，
  然后点击工具栏中的“等距实体”图标，
  然后将四条新建的实线全部选中，向内偏移1.5，
  至此，
  草图画好了，
  “退出草图”即可。


• 014

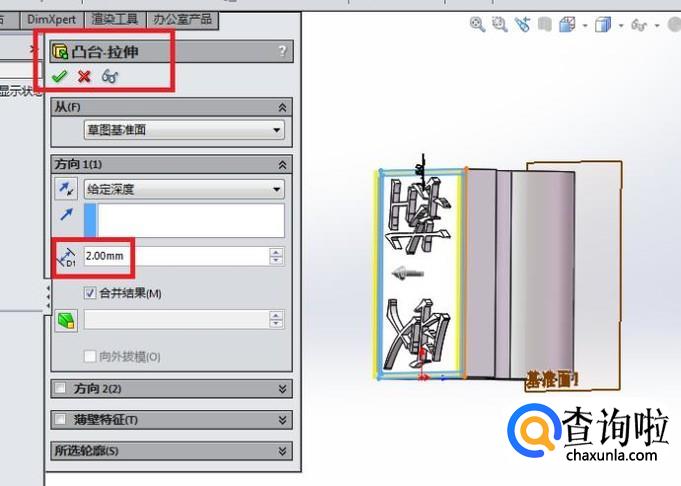

  如下图所示，
  回到了“凸台-拉伸”对话框，
  设置拉伸高度为2mm，
  这个高度应该与之前文字拉伸的高度一致，
  说明一下，如果不去改变，它会自动勾选“合并结果”，
  所以我们只要打√就可以了

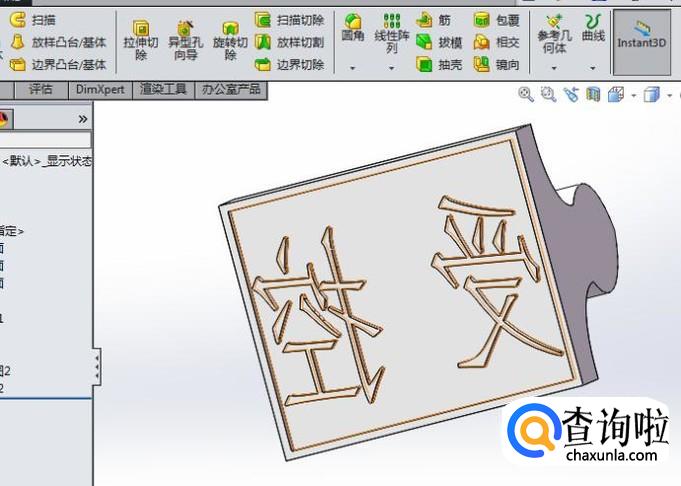

• 015

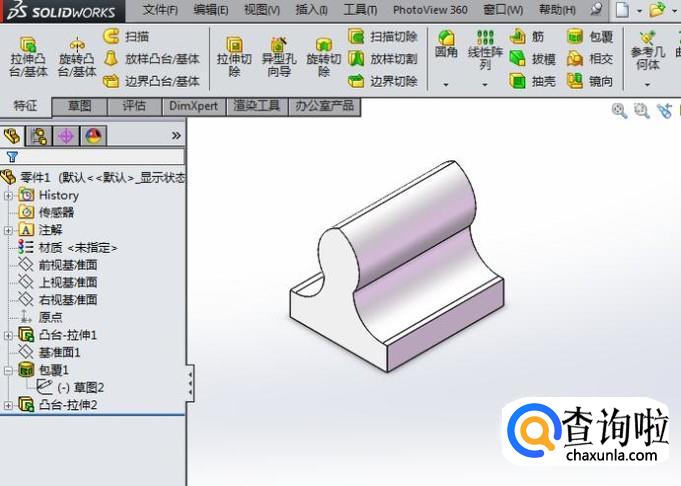

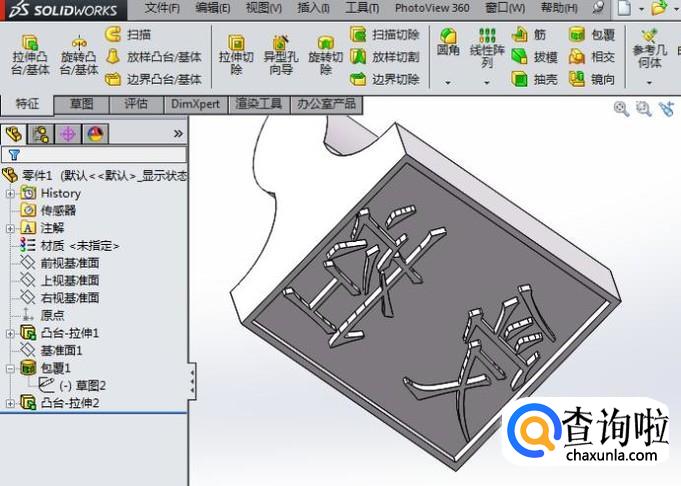

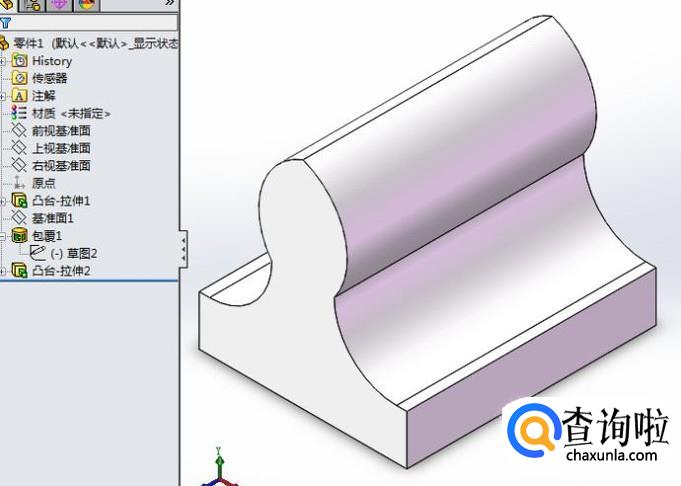

  完成以上所有操作，
  一个似模似样的“受控”章就造好了。



工具/材料

电脑

SolidWorks软件
