cad自定义坐标系怎么变回世界坐标
知识问答小编
0次浏览
2022-10-24 23:18:30
最佳经验
本文由作者推荐
简要回答
在使用AutoCAD 2014工作时会遇到形形色色的问题，比如用户坐标系返回世界坐标系。那么如何操作呢？下面小编与你分享具体步骤和方法。
详细内容
- 01

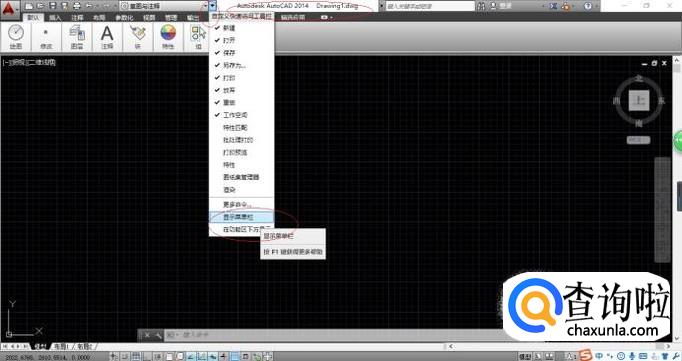

启动AutoCAD 2014辅助设计软件，如图所示。点击自定义快速访问工具栏右侧向下箭头，弹出下拉列表选择"显示菜单栏"项。
- 02

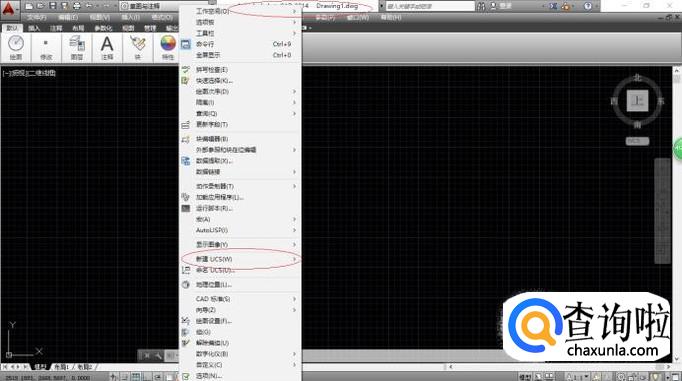

如图所示，唤出系统菜单栏。选择"新建UCS"项，下步将进行创建用户坐标系的操作。
- 03

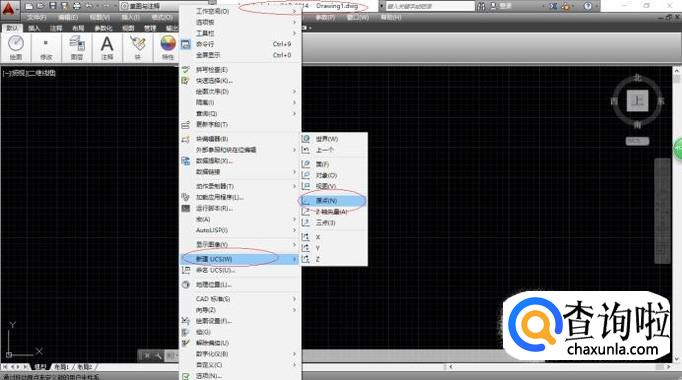

点击"新建UCS"项向右箭头，如图所示。弹出级联菜单，选择"原点"项。
- 04

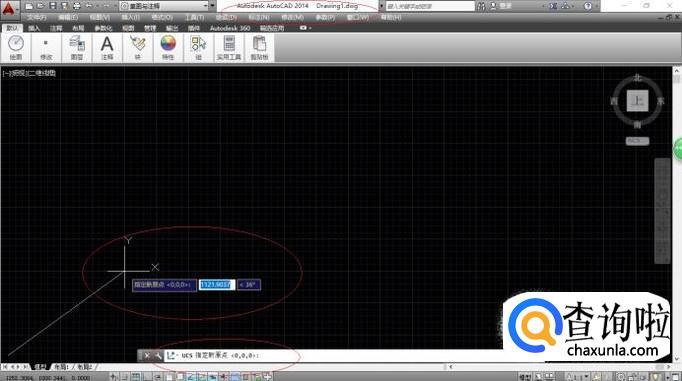

如图所示，命令窗口显示"UCS 指定新原点<0,0,0>"。拾取用户坐标系新原点，单击鼠标左键确认。
- 05

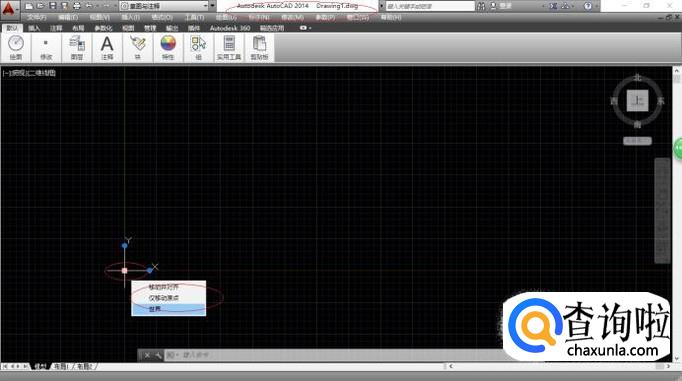

点击用户坐标系原点，如图所示。弹出快捷菜单，选择"世界"项可返回世界坐标系。
- 06

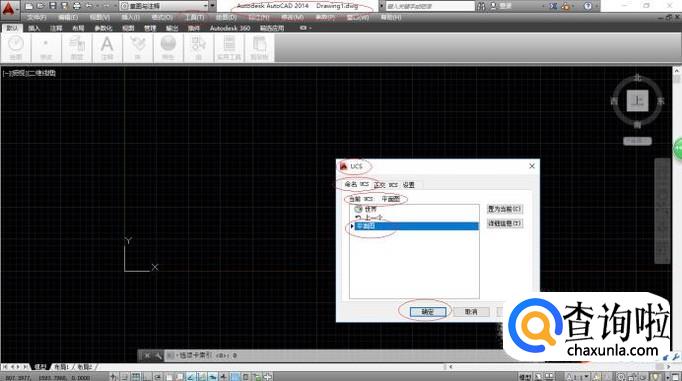

如图点击"工具→命名UCS..."项，弹出"UCS"对话框可命名用户坐标系。本例到此结束，希望对大家能有所帮助。
工具/材料
AutoCAD 2014辅助设计软件
