详细内容

• 01

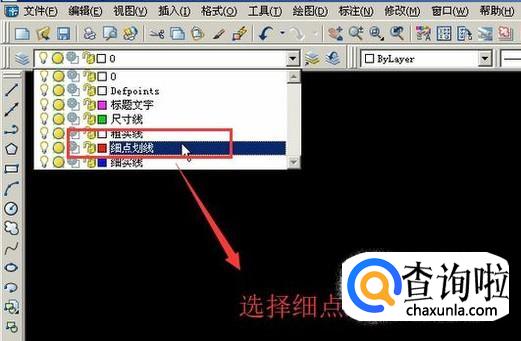

  打开AutoCAD软件，选择顶部下拉框的线条形状为细点划线，如下图所示


• 02

  然后在绘图的区域我们用直线工具绘制一个十字形状，如下图所示，这一步主要是为了确定图形的中心位置


• 03

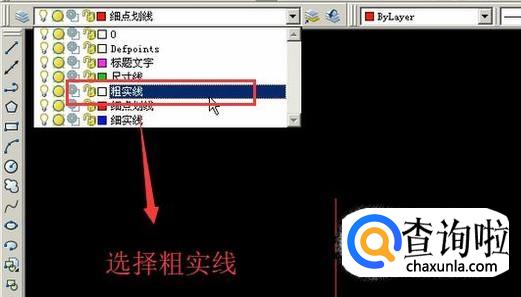

  接下来我们将线条的形状转化为粗实线，如下图所示，粗实现主要是用来绘制图形边框用的


• 04

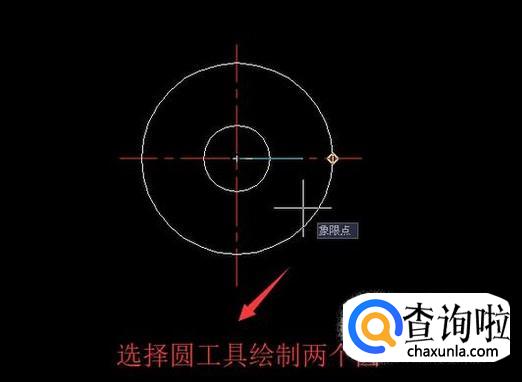

  选择圆形工具，按住Shift键以十字交叉点为中心绘制两个圆形，如下图所示


• 05

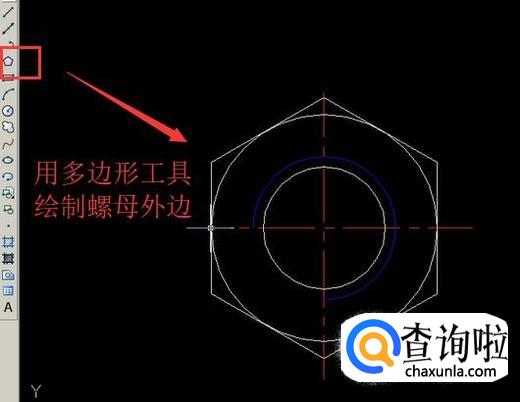

  接下来我们选择多边形工具绘制螺母的最外层边框，如下图所示，注意边框一定要贴紧最外层的圆，这样一个六角螺母就绘制好了


• 06

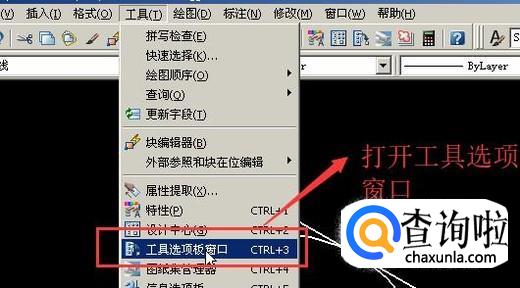

  另外我们也可以通过工具选项板窗口快速绘制，如下图所示，打开工具选项板窗口


• 07

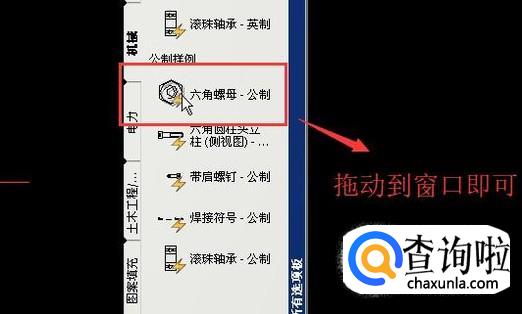

  我们选择公制样例下面的六角螺母，直接将它拖拽到绘图区域即可，如下图所示


• 08

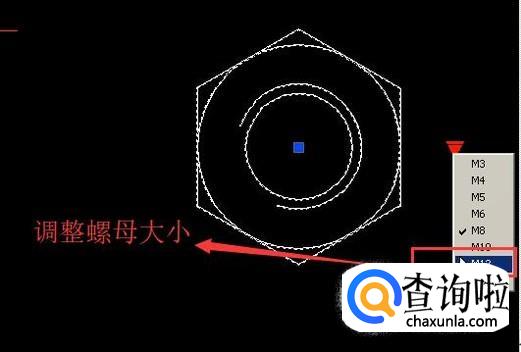

  如果螺母大小不合适的话，我们可以点击右边的下箭头，选择M12或者M14来让螺母变大，如下图所示



工具/材料

AutoCAD
