机械制图中的起重钩的画法首先是需要确定各部分的详细尺寸(吊钩的大小)，画法中主要是圆弧的连接问题，过去采用圆规画，比较麻烦且不十分准确，现在多数采用CAD作图，简单准确，那么如何画机械制图之起重钩呢？

01

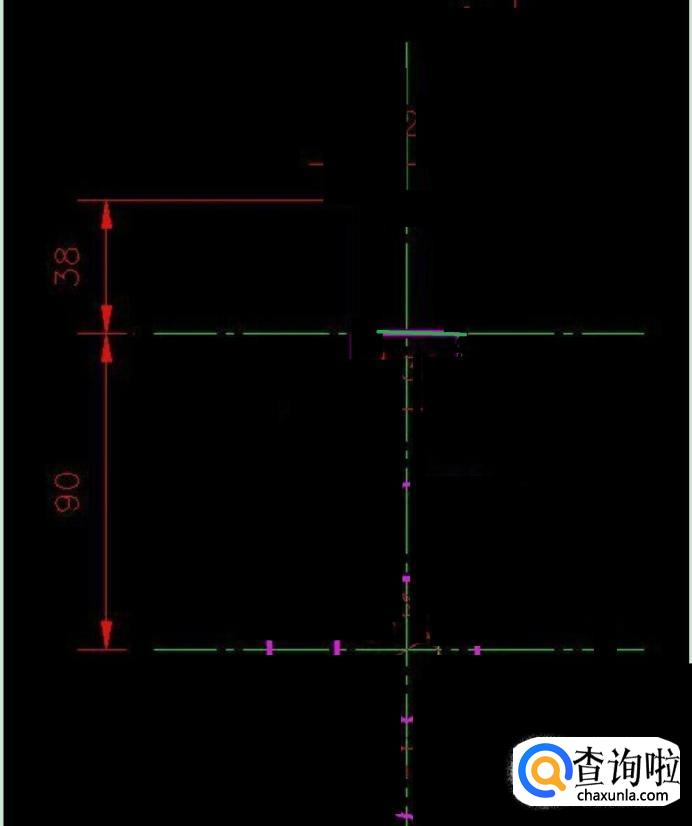

首先我们先画出中心线，再画定位线，画定位线需要用线画绘制。如图所示
02

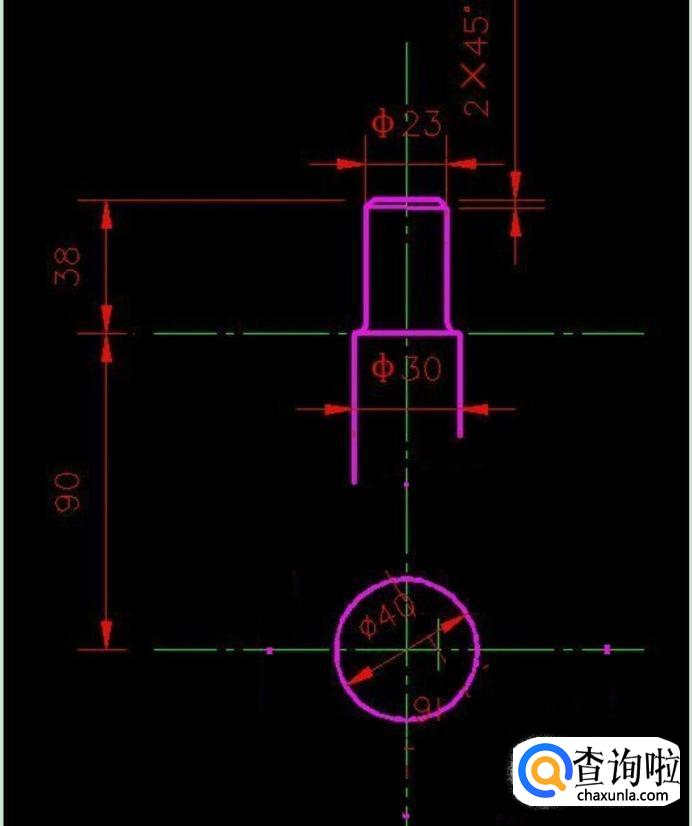

接着我们再画上起重机的上面部分，还有画一个直径40的圆，如图所示。
03

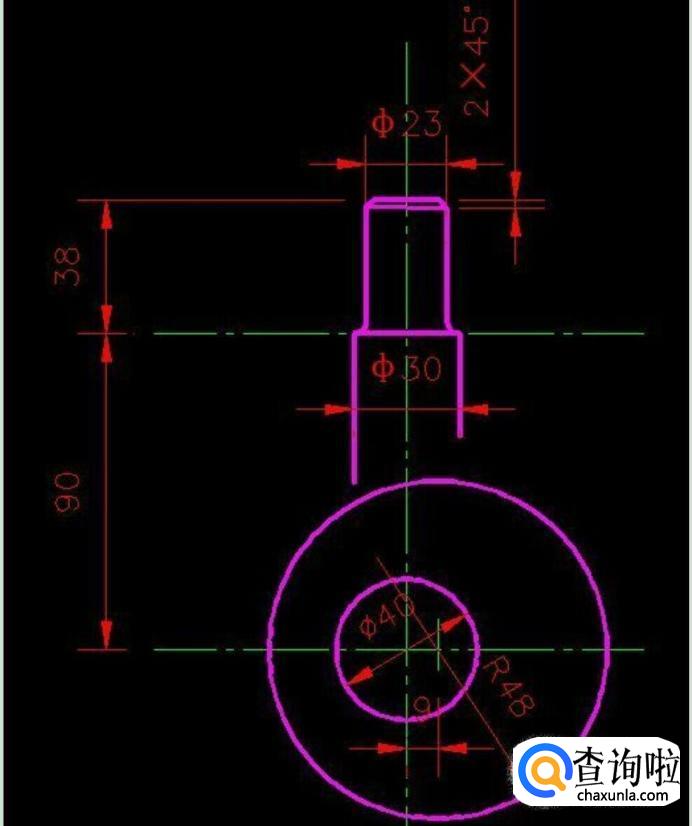

接着我们找到圆心，然后画剩下的r48的圆，如图所示。
04

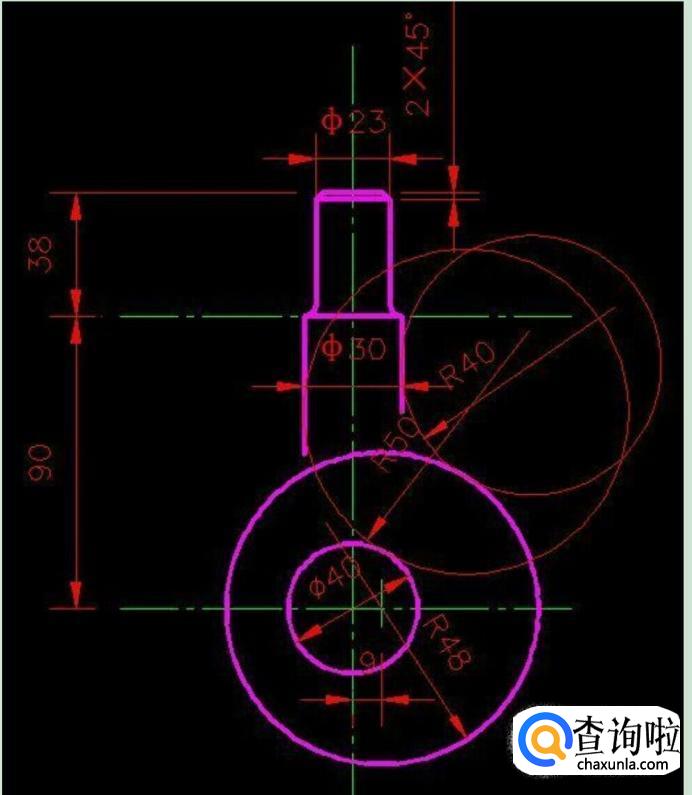

接着在“绘图”菜单中用“相切—相切—半径”画出R40与R50两圆，如图所示。
05

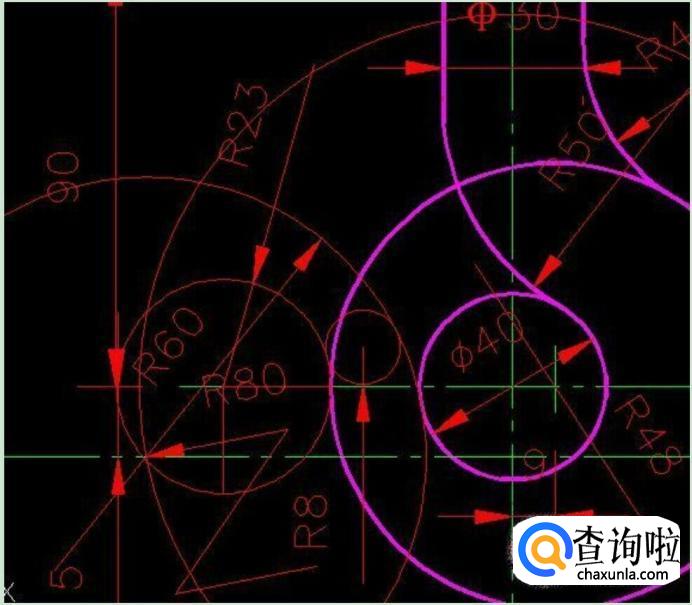

然后修剪，再定位圆心尺寸：一个向下15mm，并作一辅助圆(以主圆心为圆心，以60+20=80为半径)；一个向左23mm，分别用半径60、半径23作圆，如下所示。
06

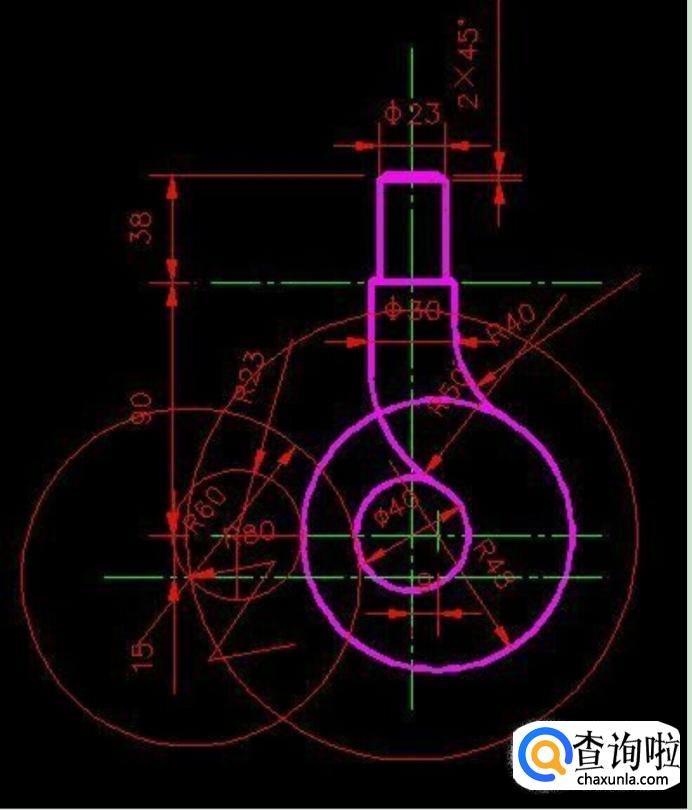

再用“相切---相切---半径”画出R8之圆，如图所示。
07

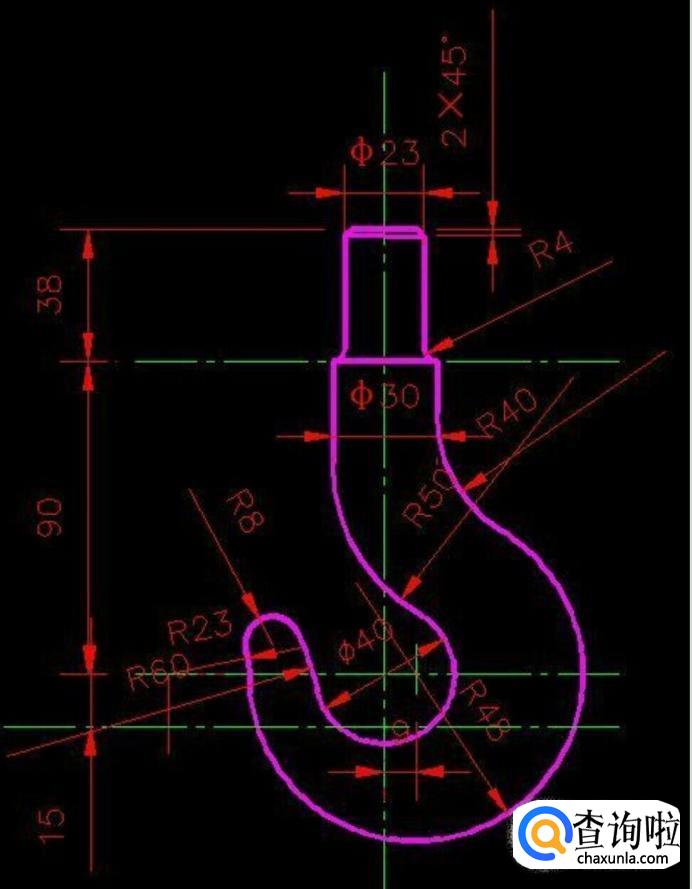

最后再画倒角和倒圆角，经修剪后得到所要求作的图，如图所示，完成过后再去除多余的辅助线即可。
