简要回答

用cad打开图形的时候，有时候会发现图形的比例和标注的比例不符合，那怎样更改比例单位呢？下面我来演示一下。

详细内容

• 01

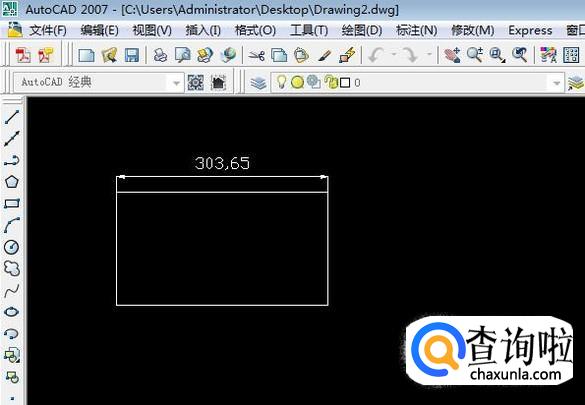

  首先，任意打开一个CAD图形，我们需要修改它的单位比例。


• 02

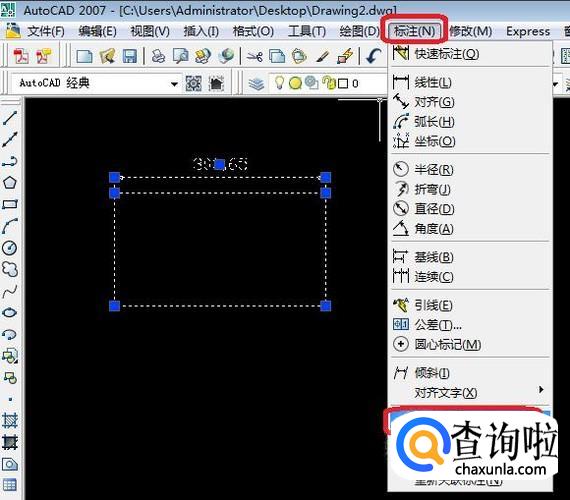

  用鼠标选中图形之后，点击菜单栏“标注”，下拉菜单中选择“标注样式”。


• 03

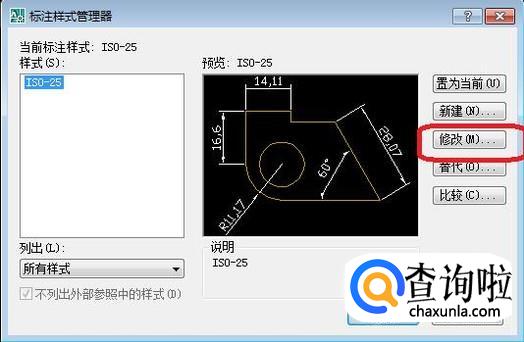

  在“标注样式管理器”中，点击“修改”。


• 04

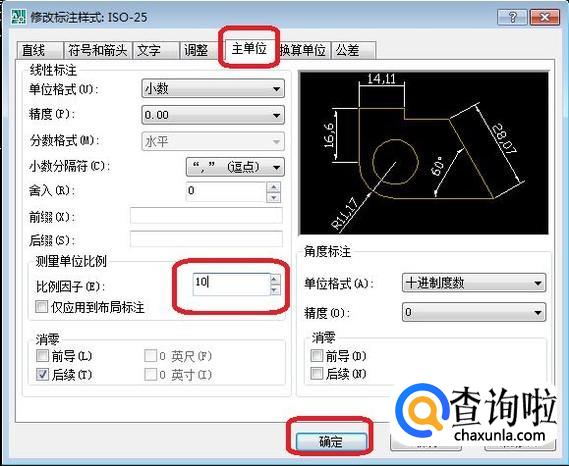

  在修改选项框中，点击“主单位”标签，然后修改比例因子，比如我改成10（原来默认是1），点击确定就可以了。


• 05

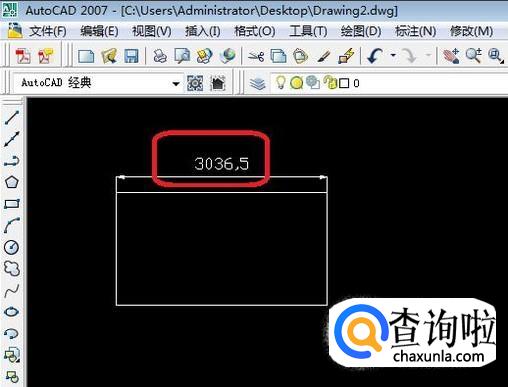

  关闭样式管理器后，我们可以看看效果，我们发现图形的标注尺寸出现了相应的变化。
