工具/材料

CAD

详细内容

• 01

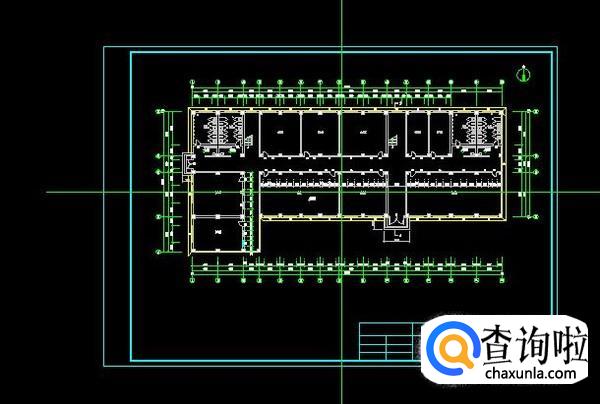

  用CAD打开一幅简单的图纸，并把图纸用“分割线”分成自己需要的份数，如下图所示


• 02

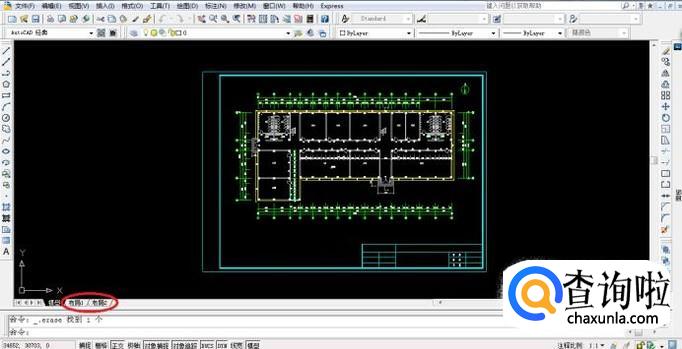

  点击下图红圈内的“布局1”，如下图所示


• 03

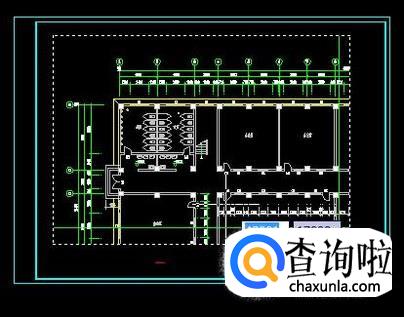

  此时打开的“布局1”，如下图所示


• 04

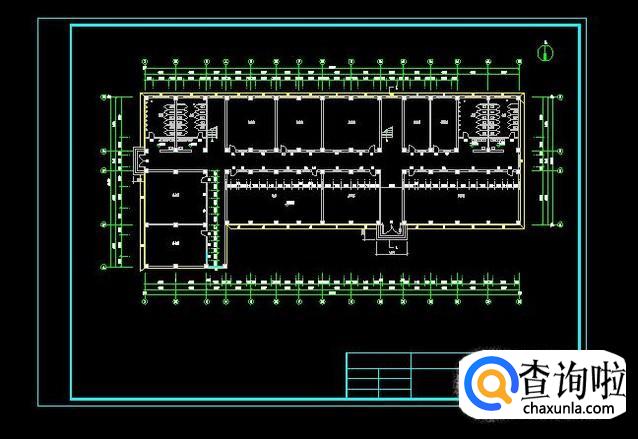

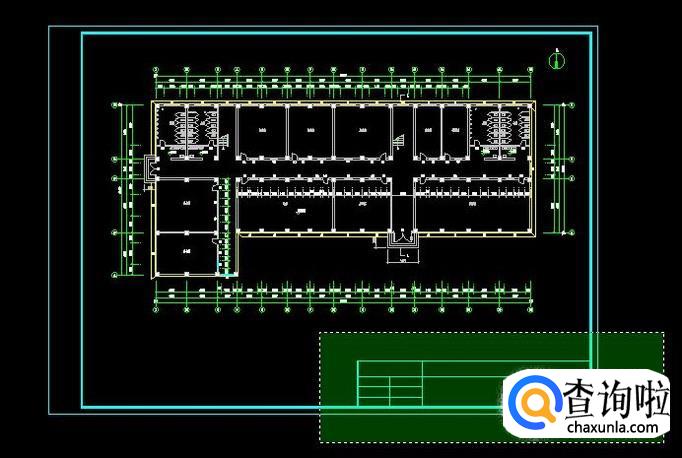

  返回“模型”，复制图中图框，如下图所示


• 05

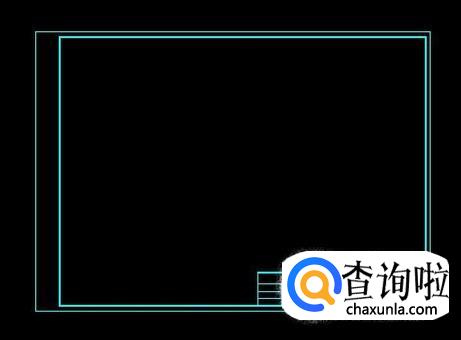

  把 “模型1”的原有图纸删除；然后把图框复制到“模型1”，如下图所示


• 06

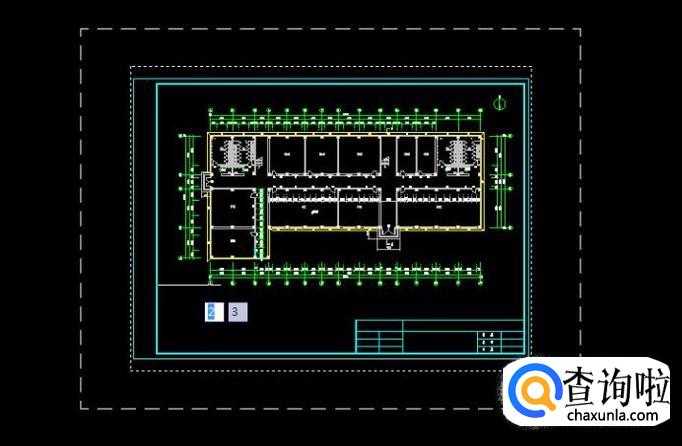

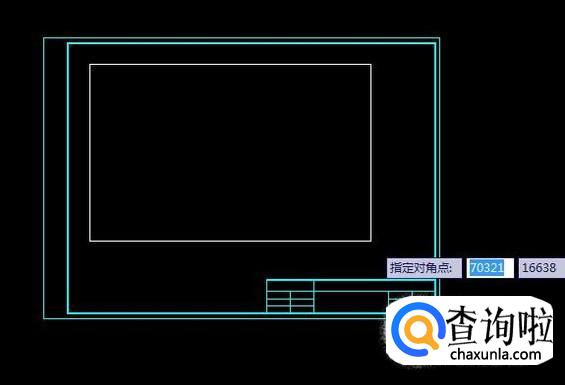

  在命令行输入“mv”点击回车键，此时直接用鼠标点击，在图框内画一个显示框，如下图所示


• 07

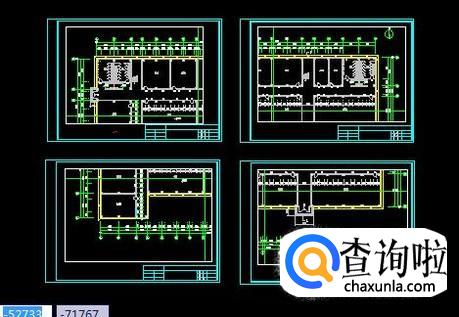

  显示框内会显示整个图纸，双击显示框内，这时可以放大或缩小显示框内的图纸，通过调整，把图纸调整成自己需要的样子；同样的方式，把图纸的每一部分都以这种方式调整好，如下图所示


• 08

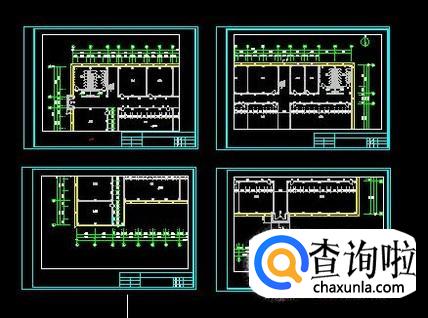

  把原来加在图纸上的“分割线”删除，完成布局，如下图所示



特别提示

本篇指南的“分割线”是自己加上去的，目的是为了帮助大家更好的完成布局。
