简要回答

在AI软件中有一个柱形图工具，用此工具配合数据可以制作出柱形图表；再利用符号库里的图案就可以制作出蝴蝶图案的图表了。详细操作步骤请往下看。

绘制柱形图表

详细内容

• 01

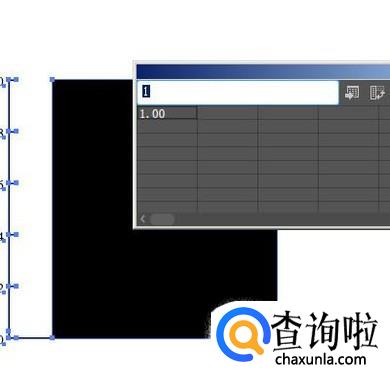

  新建画板，然后，按J键，调出柱形图工具，鼠标变成+号，然后，在画板上画出一个图表区域。随之也会出现一个填充数据的表格。


• 02

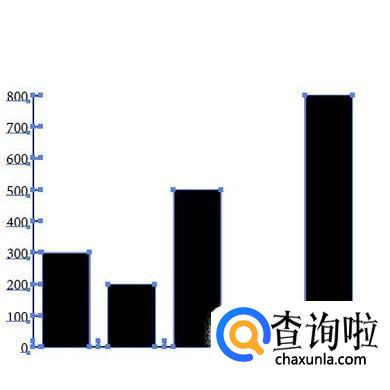

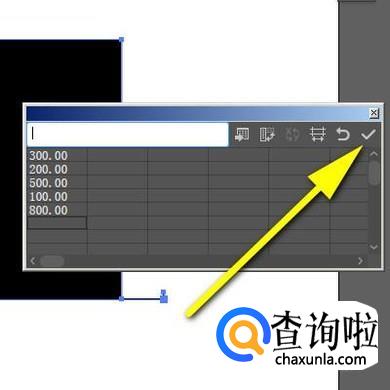

  在表格中逐一输入数据；输入完成，再点表格右上角的对号，完成数据的输入，再关闭表格；那么，一个柱形图表就形成了。


• 03

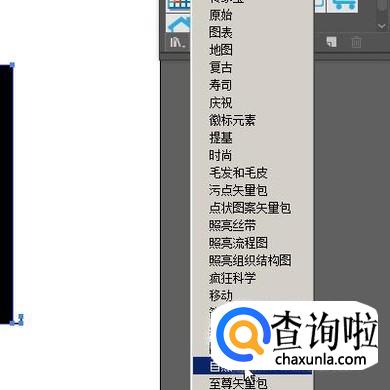

  按下快捷键：SHIFT+CTRL+F11；调出符号面板。再点面板左下角的符号库菜单按钮，弹出符号菜单，从中点击：自然


• 04

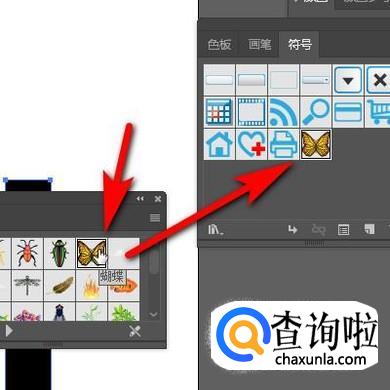

  那么，就弹出自然类的符号面板。鼠标点击一下蝴蝶图案，此图案即显示在符号面板中。


• 05

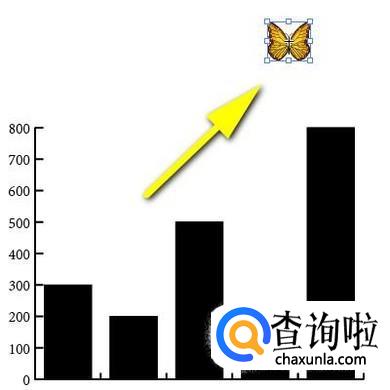

  接着，鼠标点住符号面板的蝴蝶图案拖拉到画板中，并调节其大小。


• 06

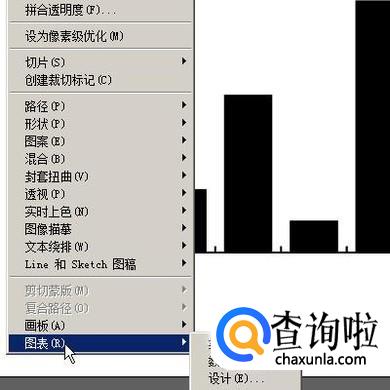

  鼠标移到菜单栏中，点击“对象”，在弹出的列表中再点“图表”，继续点：设计


• 07

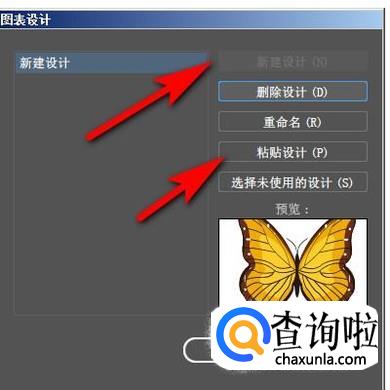

  弹出图表设计框，在框内点击“新建设计”；那么蝴蝶图案即显示在白色的框内，再点击“粘贴设计”；再点确定。


• 08

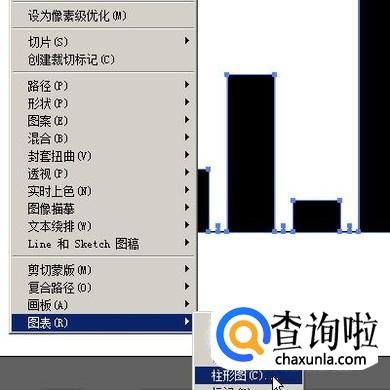

  接着，再次点击“对象”；弹出列表中点“图表”；再点“柱形图”。
  PS：要把图表与蝴蝶图案都一并选中，再点对象。


• 09

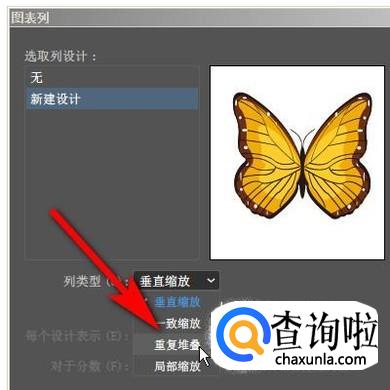

  这时，会弹出图表列的对话框；在框中，点击“新建设计”；再在“列类型”这里点下拉按钮，在弹出的下拉菜单中再点“重复堆叠”。


• 010

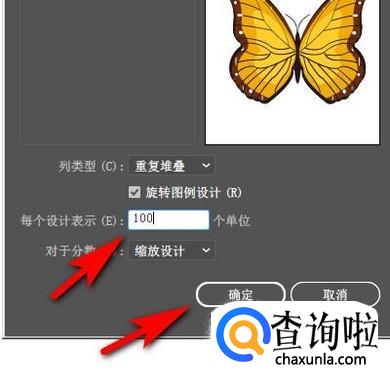

  再在“每个设计表示”这里的输入框内输入一个数值，比如，100；然后，再点击确定。点击确定后，对话框自动关闭。


• 011

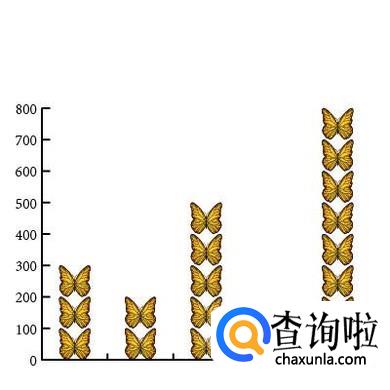

  那么，一个蝴蝶图案的图表就制作好了；利用上述方法，我们还可以制作出各种不同图案的图表，比如，树图案的图表。
