　　扭转弹簧是机械行业常用的标准件之一，

　　那么，

　　SolidWorks如何造扭转弹簧呢？

　　有兴趣的可以继续往下翻！

详细内容

01

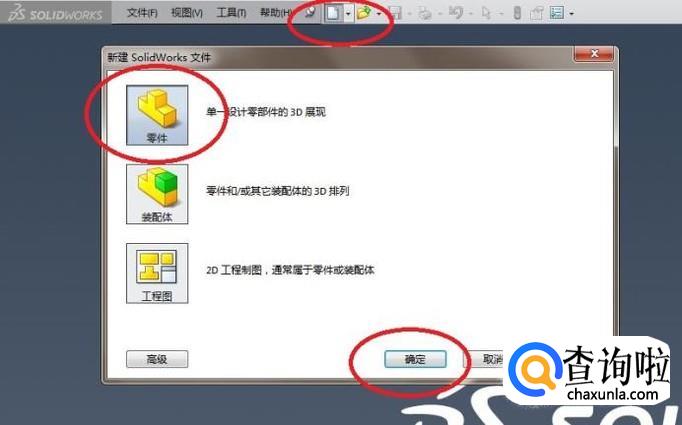

如下图所示，
打开SolidWorks软件，
点击标题栏中的“新建”图标，
在随后弹出的“新建SolidWorks文件”对话框中选择“零件”，
最后点击对话框下方的“确定”，
至此，
完成一个空白零件文件的创建。
02

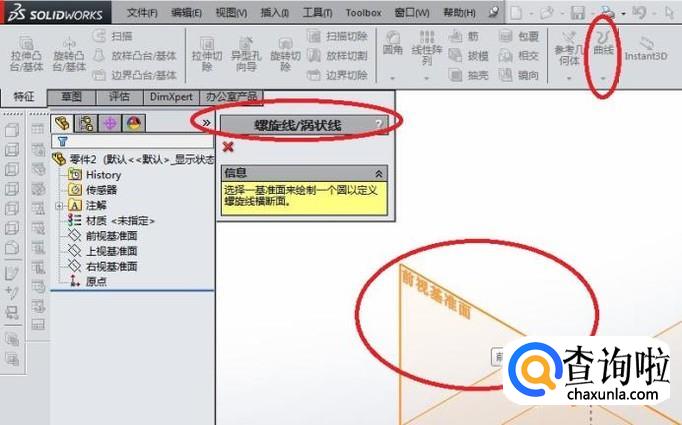

如下图所示，
点击工具栏中的“曲线”图标，
在其展开的下拉菜单中点击“螺旋线/涡状线”，
随后弹出“螺旋线/涡状线”对话框和三个基准面，
笔者选择“前视基准面”。
03

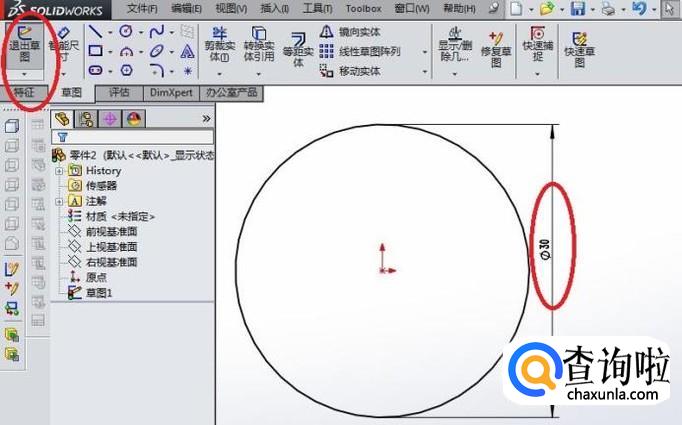

如下图所示，
成功进入到草图状态，
点击工具栏中的“圆”图标，
以左边原点为圆心随手画一个圆，
点击工具栏中的“智能尺寸”，
标注圆直径为ø30，
最后点击“退出草图”，
完成草图的编辑。
04

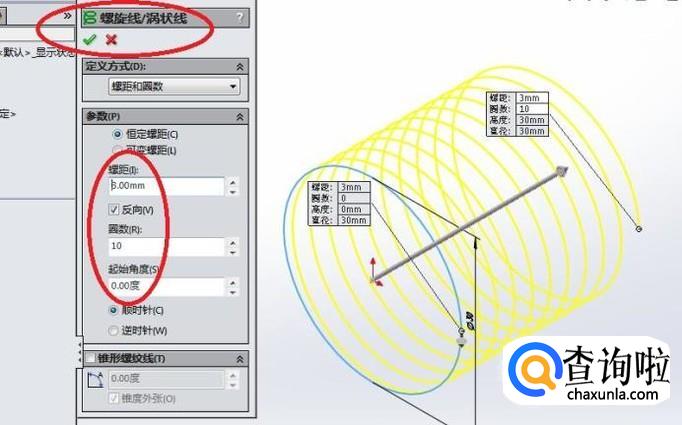

如下图所示，
退出草图之后，
回到了“螺旋线/涡状线”对话框，
此时的对话框可不像开始那样简陋了，
定义方式一栏，默认的是螺距和圈数，不用改，
参数一栏恒定螺距不用变，其余的都要改，
螺距改成3，
勾选反向，
圈数改成10，
其实角度很重要，最好改成0，
顺时针就不用动了，
最后点击对话框左上角的√，
完成螺旋线的创建。
05

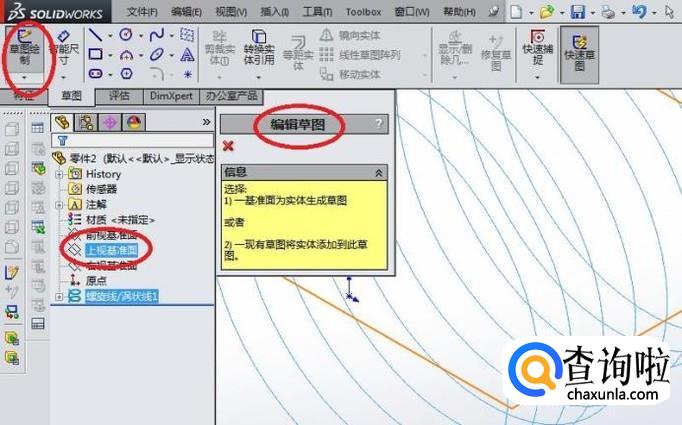

如下图所示，
点击草图工具栏中的“草图绘制”，
随后弹出“编辑草图”对话框，
再没有三个基准面出现，
所以我们要在设计树中选择“上视基准面”。
06

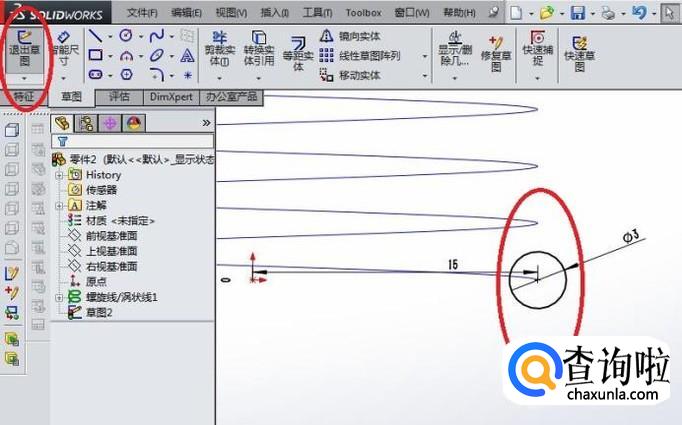

如下图所示，
进入到草图状态，
点击工具栏中的“圆”，
在草图空表区域随手画一个圆，
点击工具栏中ongoing的“智能尺寸”，
主要标注三个尺寸，
1、圆直径ø3，
2、圆心与坐标原点横向距离15，
3、圆心与坐标原点纵向距离0，
完成这三个尺寸的标注就可以点击工具栏中的“退出草图”。
07

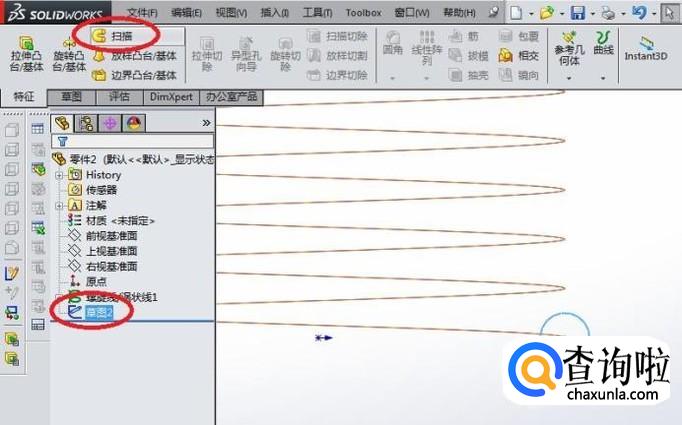

如下图所示
先选中“草图”（圆），
再点击特征工具栏中的“扫描”图标。
08

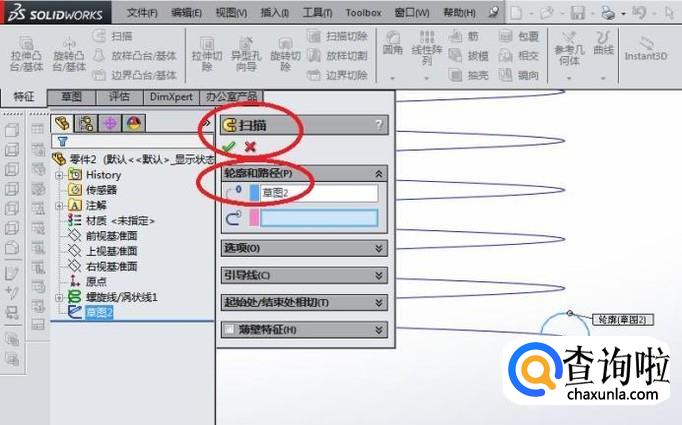

如下图所示，
出现了“扫描”对话框，
可以看到轮廓一栏默认的是之前选中的草图（圆），
我们就只需要指定路径就可以了。
09

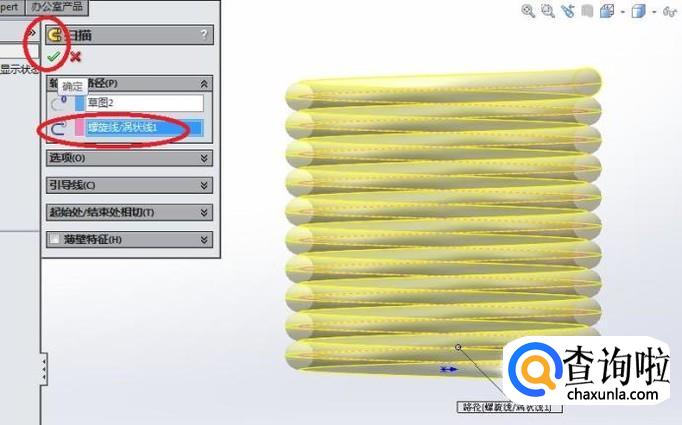

如下图所示，
指定路径为之前画好的“螺旋线”，
最后点击对话框左上角的√，
完成扭转弹簧的主要部分。
010

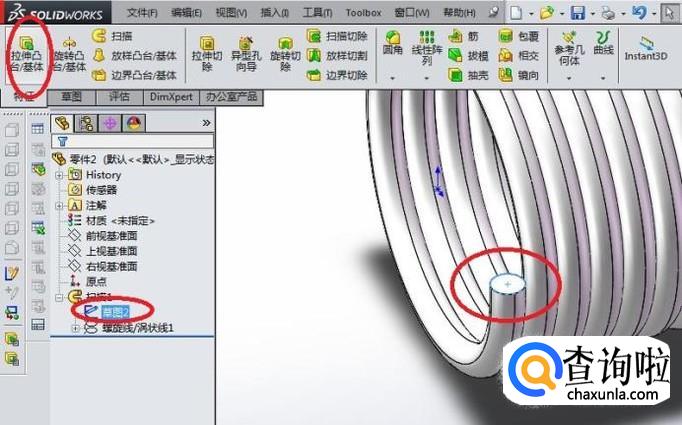

如下图所示，
在设计树中选中之前的“草图2（圆）”
再点击特征工具栏中的“拉伸凸台/基体”。
011

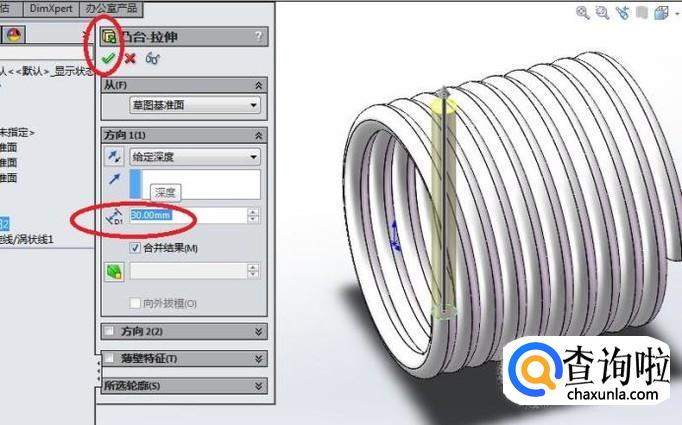

如下图所示，
出现了“凸台-拉伸”对话框，
设置拉伸高度为30，
其余一切采用默认，
直接点击对话框左上角的√，
完成拉伸操作。
012

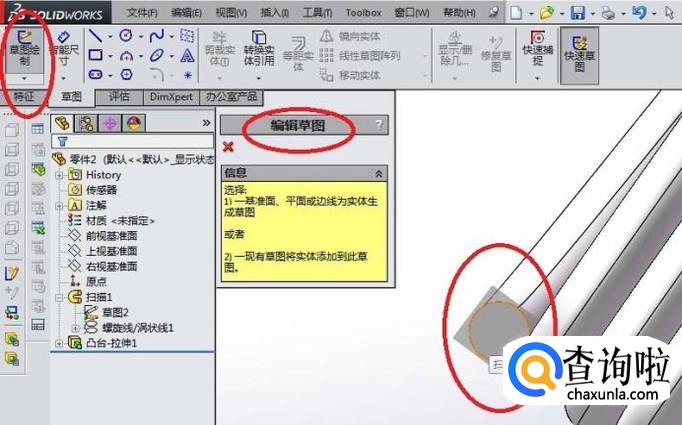

如下图所示，
点击草图工具栏中的“草图绘制”，
弹出“编辑草图”对话框，
点击下图中红色框选中的平面，（也就是扫描实体的另一端的平面）。
013

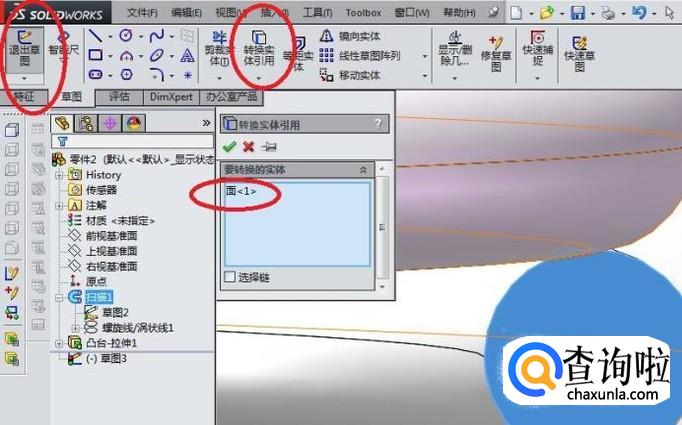

如下图所示，
来到了草图工作界面，
点击工具栏中的“转换实体引用”，
弹出“转换实体引用”对话框，
要转换的实体一栏选择“面<1>”，
点击对话框左上角的√，
完成实体引用，
就会出现一个圆，
这个圆的直径为ø3，且与实体重合，
最后别忘了“退出草图”。
014

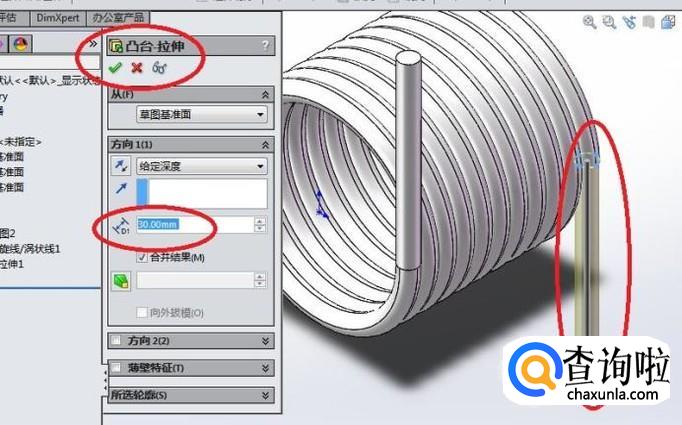

如下图所示，
点击特征工具栏中的“拉伸凸台/基体”图标，
弹出“凸台-拉伸”对话框，
一如第11步，
拉伸30mm就OK了。
015

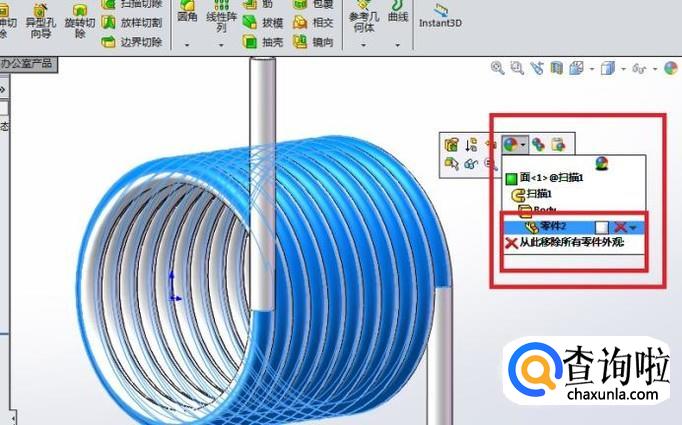

如下图所示，
鼠标左键单击实体，
在弹出的工具栏中点击“外观”图标，
在它展开的下拉菜单中点击“零件”，
这样就是给整个零件上色了。
016

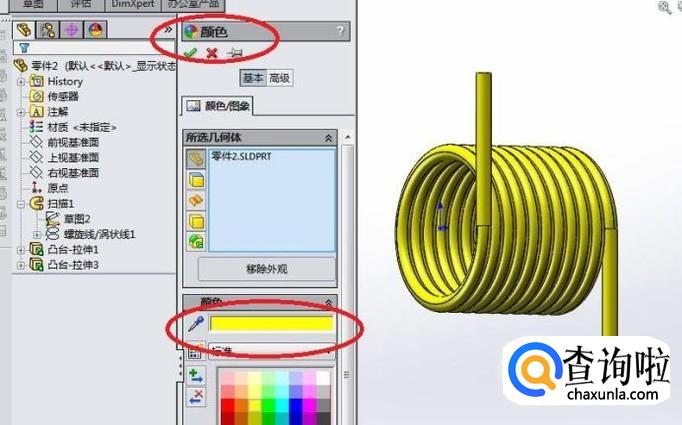

如下图所示，
颜色一栏笔者选择了黄色，
所以预览效果就是整个实体都变成了黄色。
017

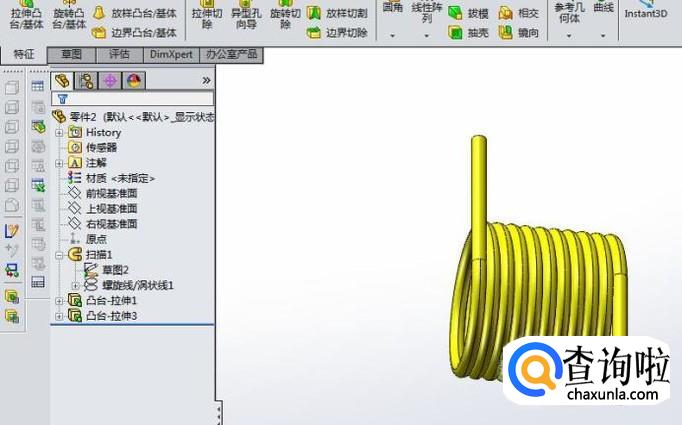

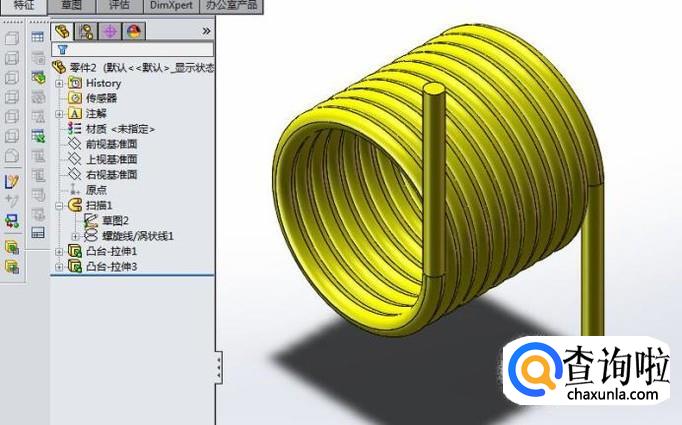

如下图所示，
一个黄色的扭转弹簧就这样在SolidWorks中造出来了。
