工具/材料

电脑

UG10.0软件

详细内容

• 01

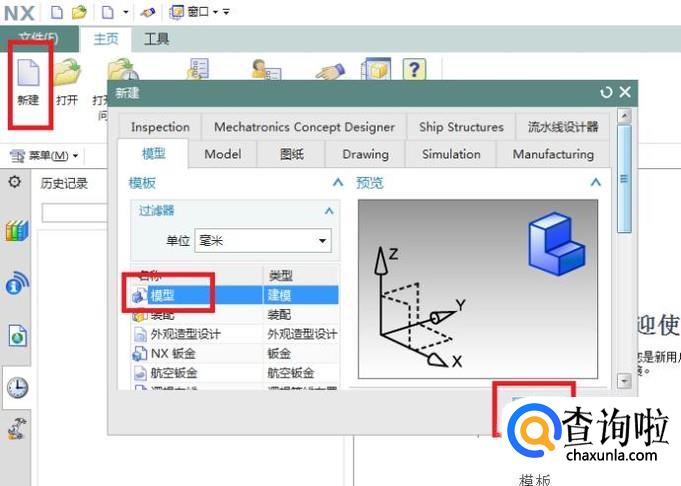

  如下图所示，
  打开UG10.0软件，
  点击标题栏中的“新建”图标，
  在弹出的“新建”对话框中点击“模型”，
  再点击对话框右下角的“确定”。
  至此，
  一个UG模型文件创建成功了。


• 02

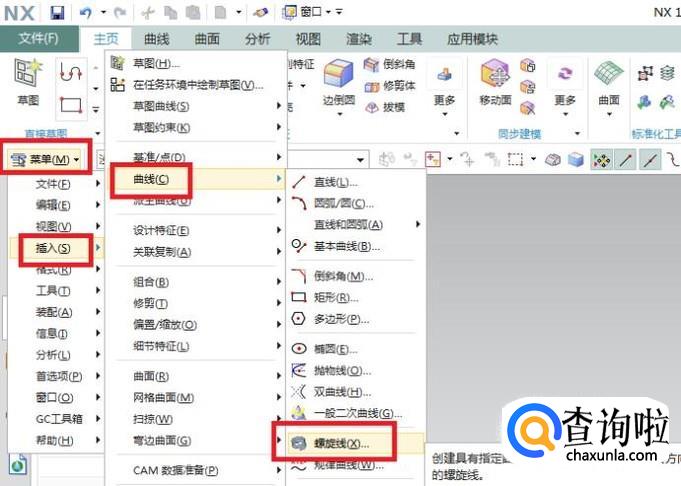

  如下图所示，
  执行【菜单——插入——曲线——螺旋线】，
  激活“螺旋线”命令。


• 03

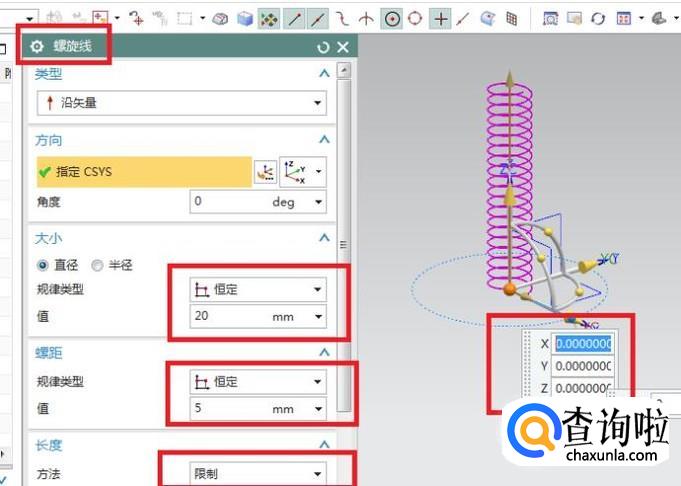

  如下图所示，
  出现了“螺旋线”对话框，
  方向默认的是Z轴，
  中心点默认的是坐标原点，
  角度默认的是0度。
  然后，
  注意大小一栏和螺距一栏，
  它们的“规律类型”都是“恒定”。
  还有长度默认的“方法”是“限制”，
  之所以要你们注意，
  是因为后面要更改。


• 04

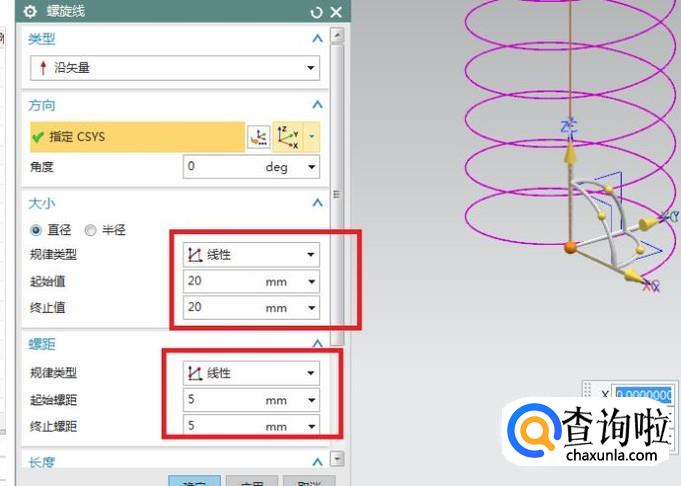

  如下图所示，
  大小和螺距两栏中的“规律类型”都统一改成了“线性”，
  然后，
  它们的参数值就全部变了。
  大小一栏中变成了起始值和终止值，
  螺距一栏中变成了起始螺距和终止螺距，
  记住它们的值，
  后面也是要改的。


• 05

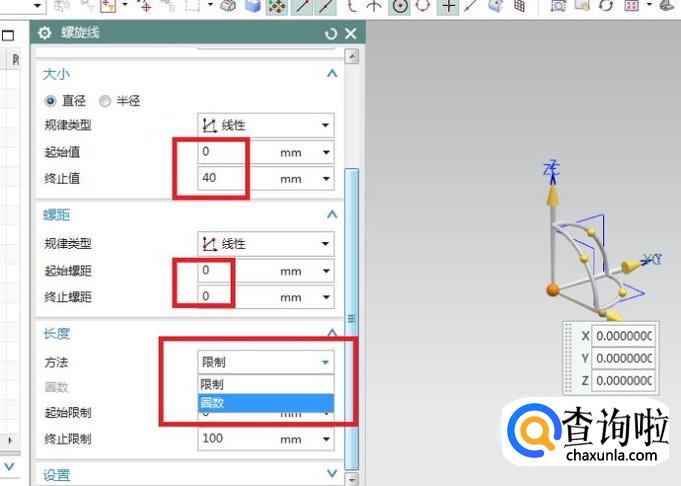

  如下图所示，
  大小一栏中起始值设定为0，终止值设定为40，
  螺距一栏中起始螺距和终止螺距统统设置为0，
  长度一栏中的方法由“限制”改为“圈数”


• 06

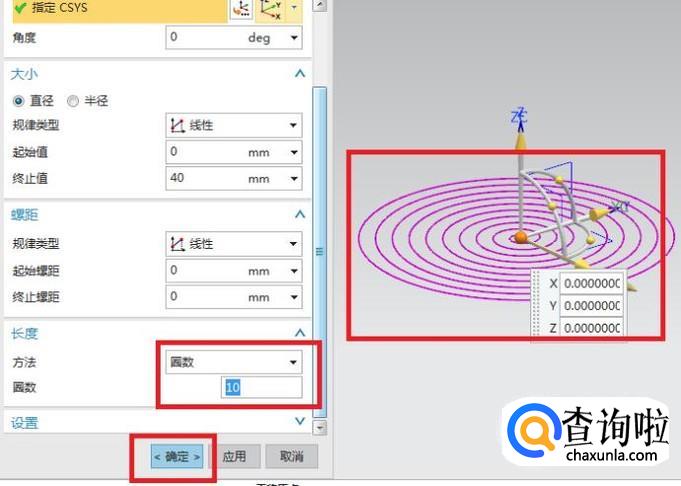

  如下图所示，
  将圈数设定为10，
  右边的预览效果立马就出来了，
  然后点击“螺旋线”对话框下方的“确定”。
  至此，
  完成操作。


• 07

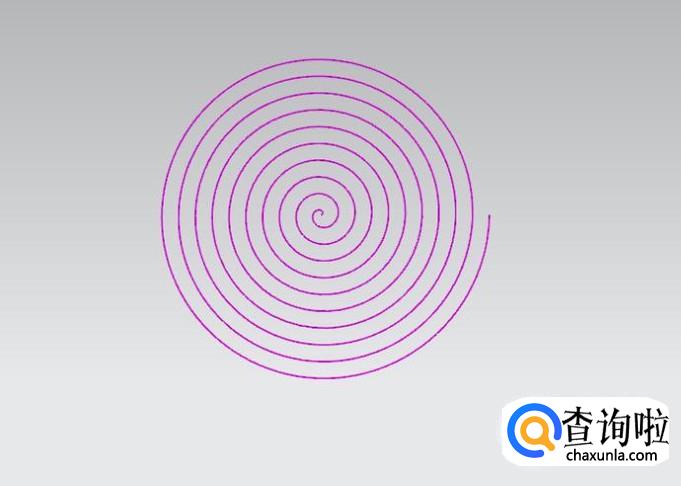

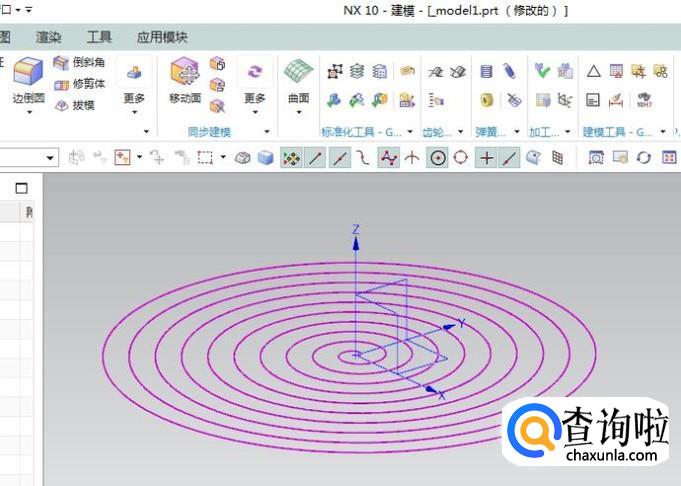

  如下图所示，
  UG中成功创建了一个直径40、螺距为4的涡状线。



特别提示

想创建平面上的涡状线，则螺距一栏必须是0，因为它决定着螺旋线的高度。
