简要回答

有时候，我们收到的CAD原文件上图形是倾斜的，需要把它扶正，那么倾斜的图形怎么变正呢？下面我来演示一下吧。

详细内容

• 01

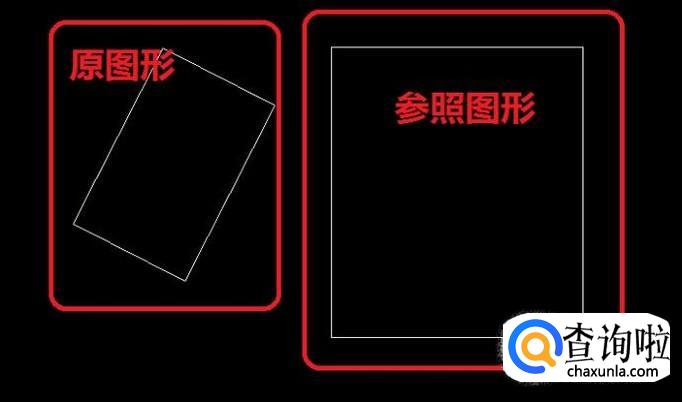

  首先，我们打开CAD，找到需要扶正的图形，并在旁边画一个矩形作为参考，如图所示。


• 02

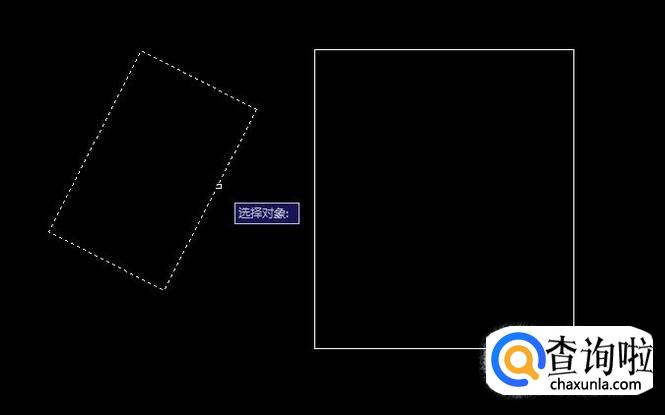

  屏幕上输入命令“al”（对齐命令），按回车键，此时会出现提示，要选择对象，我们选中要扶正的图形即可，选择之后图形变成虚线形式，按回车键。


• 03

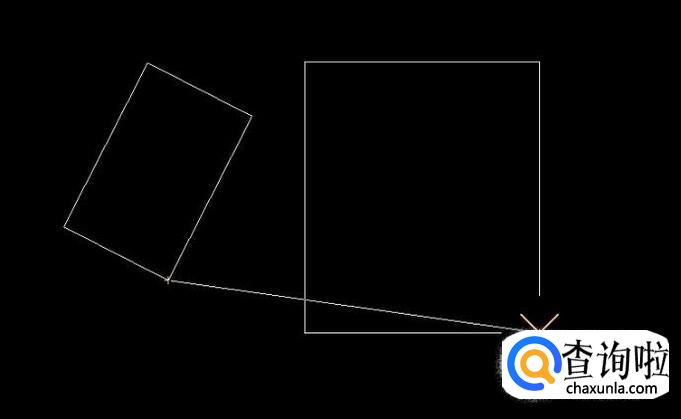

  此时，屏幕上会出现提示，指定第一个源点，如图所示，我们把矩形的一个顶点移到参照图的顶点上。


• 04

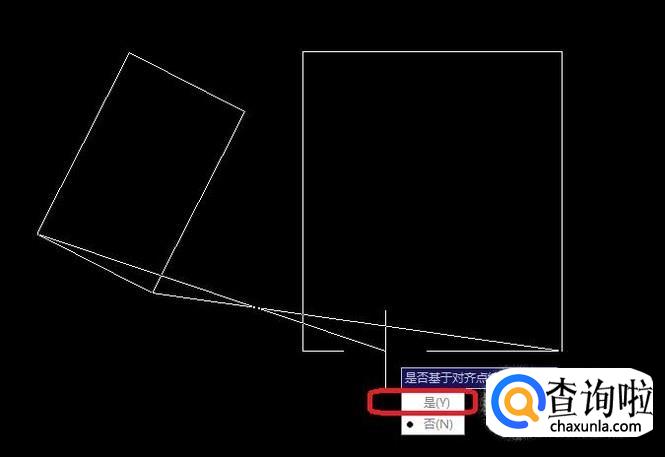

  然后指定第二个目标点，我们把矩形的另一个顶点移到参照图形底边的任意一点上，点击一下，然后点右键会出现提示，我们选择“是”。


• 05

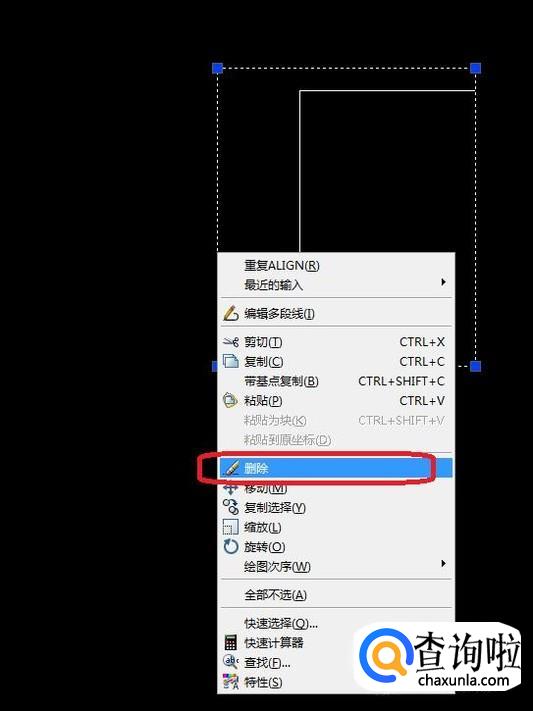

  此时，图形就被扶正了，效果如下图所示，我们把参照图删除即可。
