详细内容

• 01

  首先打开已经装配完整的装配体，以地脚总成为例，在没有更改零件名称前装配体完整无缺失；


• 02

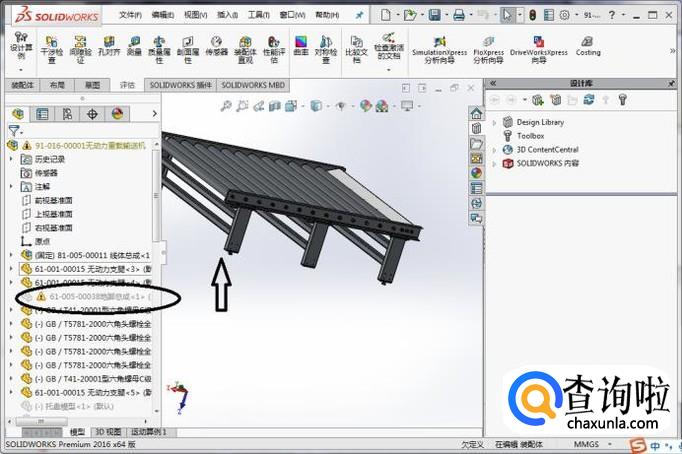

  更改零件名称后，发现装配体中地脚总成缺失，并且设计树中地脚总成一项中变成了灰色；


• 03

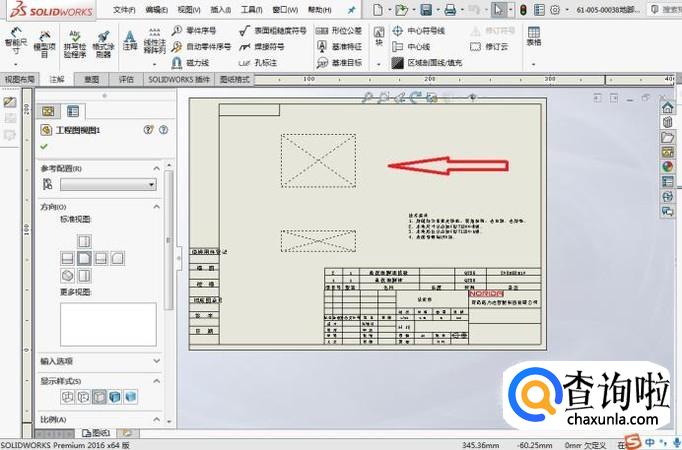

  再打开地脚总成的工程图后，发现图纸缺失，变成了空白图纸；


• 04

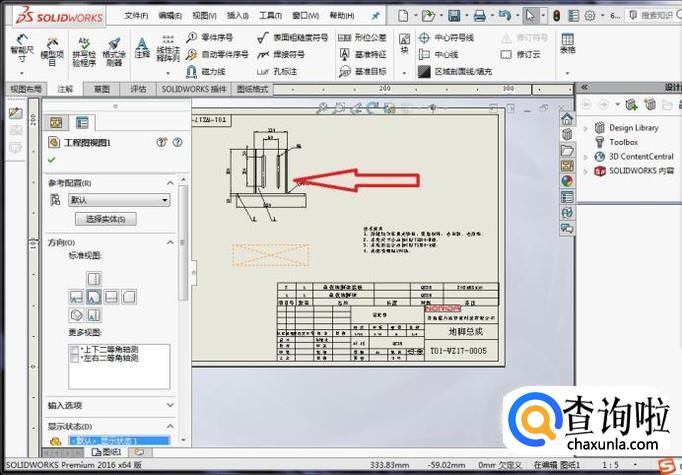

  用鼠标点击缺失的视图，右击并点击打开零件的操作命令，如下图所示；


• 05

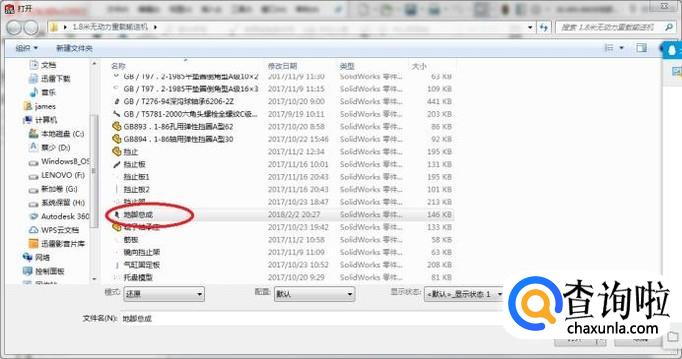

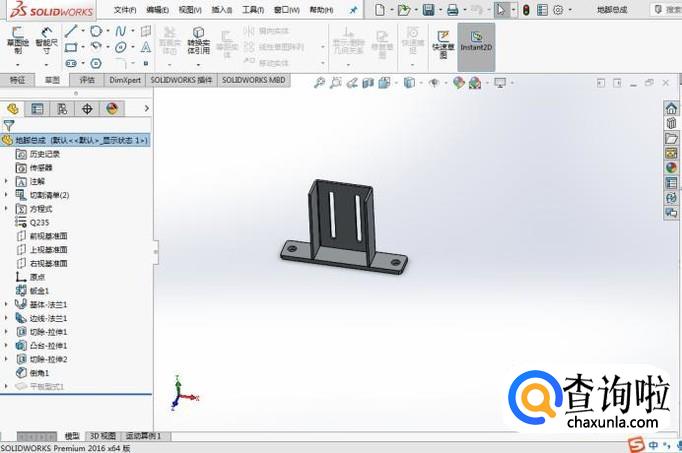

  打开零件后，找到更改名称后的零件，选择确定就会打开更改后的零件，保存一下后关闭该零件图；


• 06

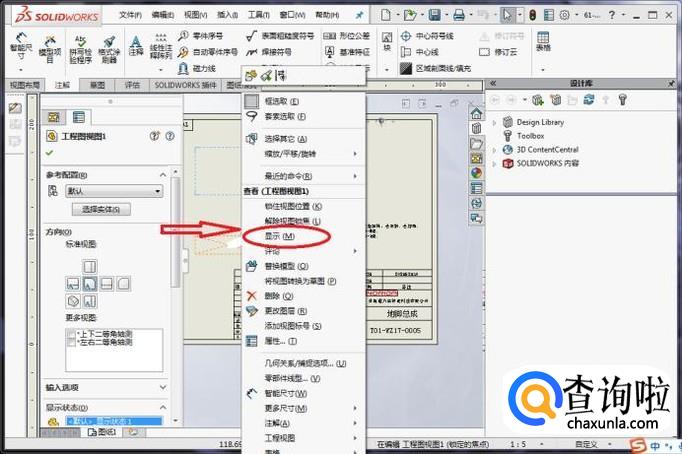

  再次进入到缺失工程图的图纸中，点击视图右击，然后选中显示命令，点击确定就会零件图中就会重新显示出来之前缺失的工程图


• 07

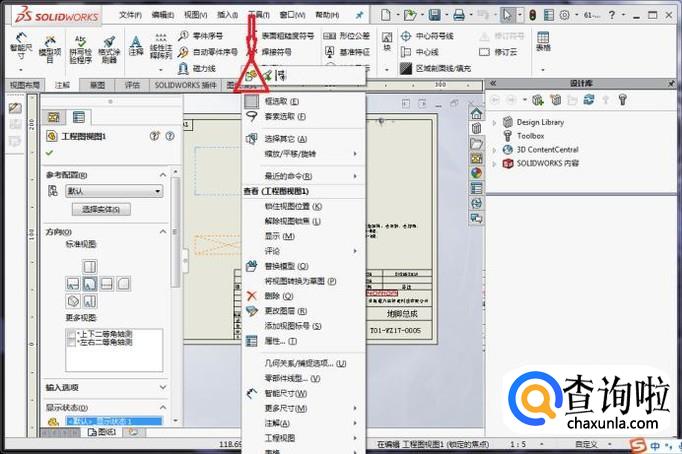

  以此类推，就会把全部的工程视图全部显示出来。

工具/材料

电脑，soildworks软件
