工具/材料

电脑（系统最好是64位及以上）

UG10.0软件

详细内容

• 01

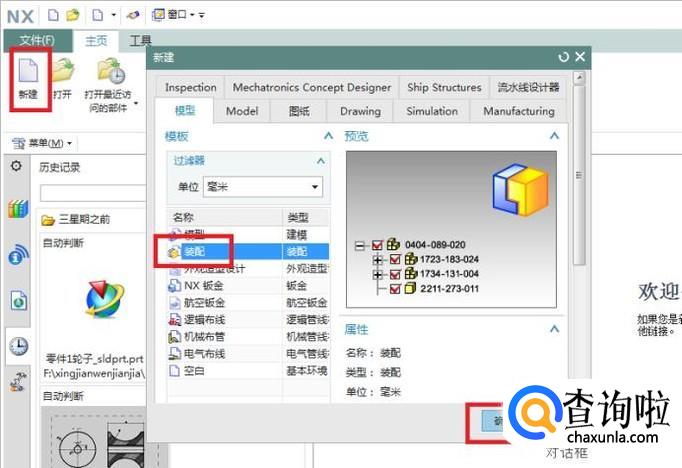

  如下图所示，打开UG10.0软件，新建一个“装配”文件。
  （注意，一定是要装配文件，不能是模型文件，如果你新建的是模型文件，那也要在应用模块中打开装配模块，否则，后面会很难做）


• 02

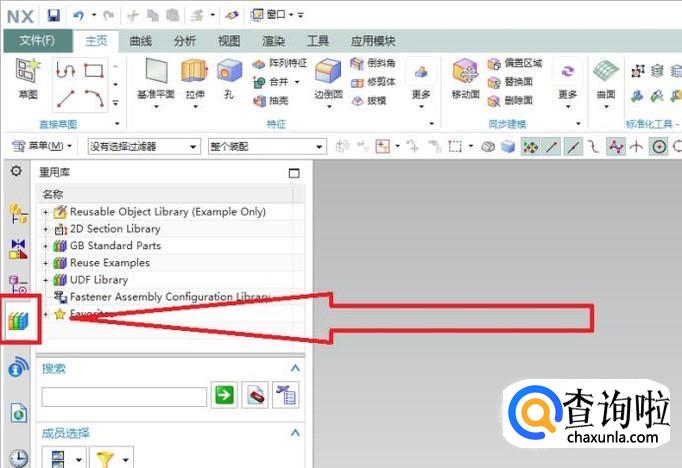

  如下图所示，红色箭头所指的红色框选。
  这个图标是打开“重用库”的图标，
  点击它，
  打开“重用库”。


• 03

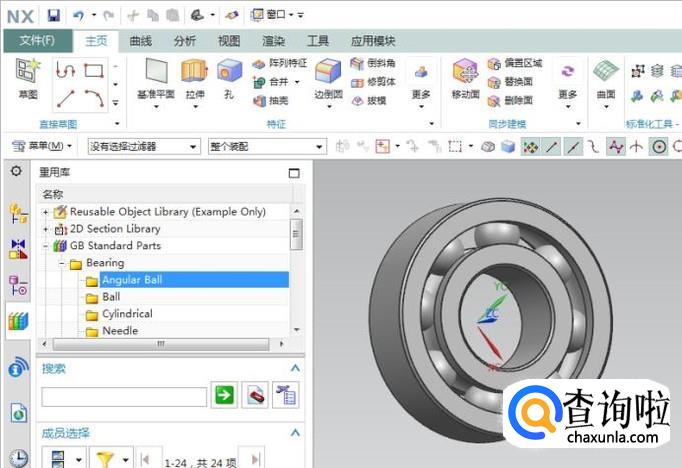

  如下图所示，

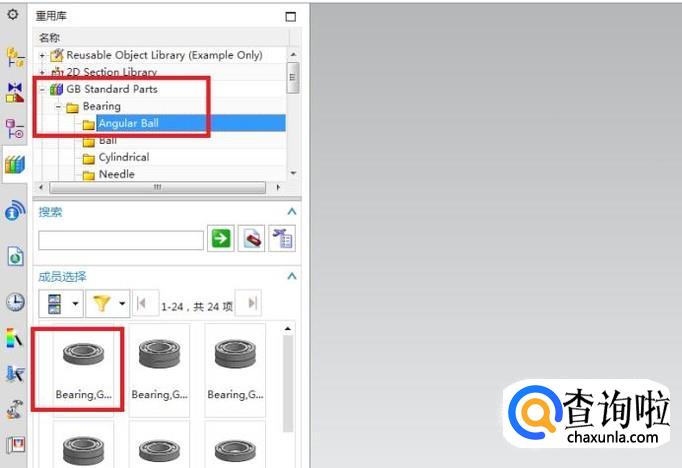

  一层一层展开：上面那个红色框选。
  GB Standard Parts
  Bearing
  Angular Ball
  然后，如下图下面那个红色框选，
  这就是笔者要的深沟球轴承图标。


• 04

  如下图所示，

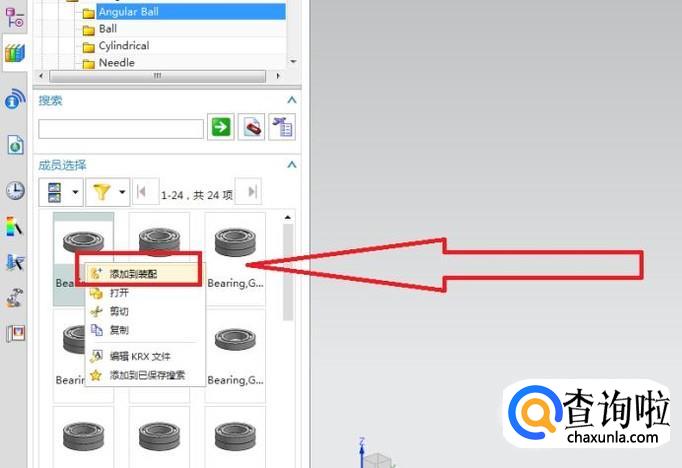

  用鼠标左键点击轴承图标，
  然后，
  单击鼠标右键，弹出一个下拉菜单，
  然后，
  点击“添加到装配”

  （说明一下，不要点击打开，因为，打开的是轴承模型，尺寸你并不知道。）


• 05

  如下图所示，

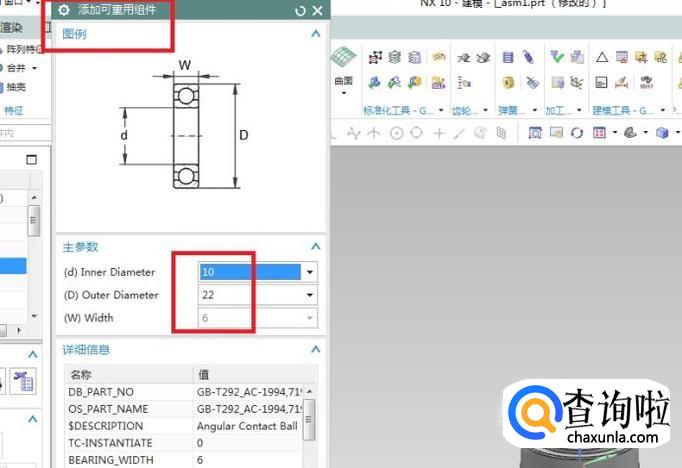

  出现了一个“添加可重用组件”对话框，（上面那个红色框选）
  看默认的主参数是10x22x6，这不是笔者要的12x28x8。
  所以，
  后面需要更改。


• 06

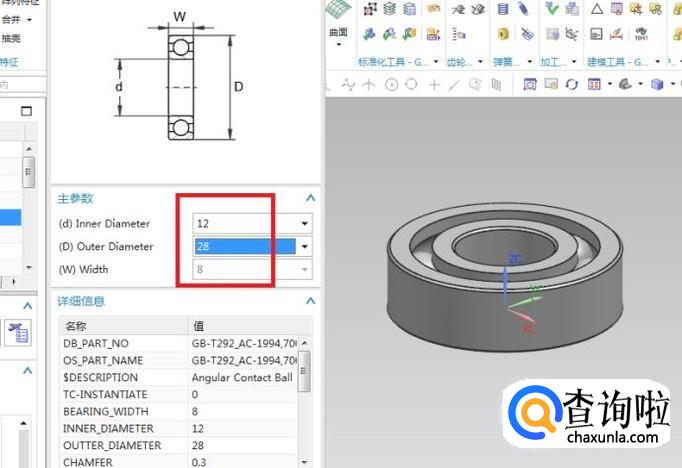

  如下图所示，
  笔者将主参数改成了12x28，那个8是自动出现了，不能更改。

  然后，一直看“添加可重要组件”对话框下面，有一个“确定”按钮，点击它，就可以了。


• 07

  如下图所示，

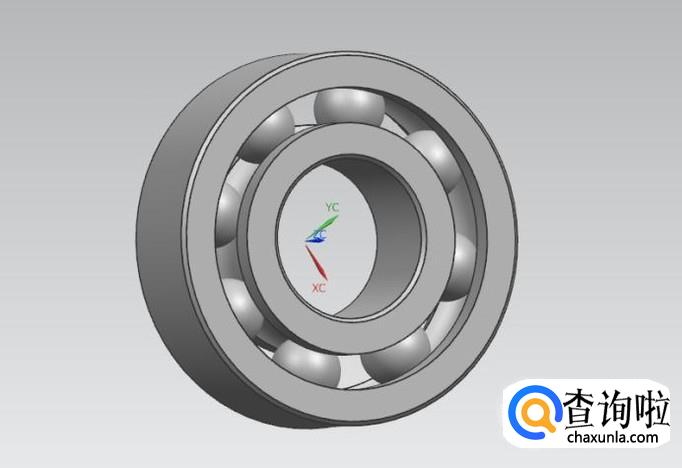

  成功添加了一个12x28x8的深沟球轴承。



特别提示

这个创建的轴承如果想要保存，似乎还需要单独打开这个轴承，然后另存才行。
