详细内容

• 01

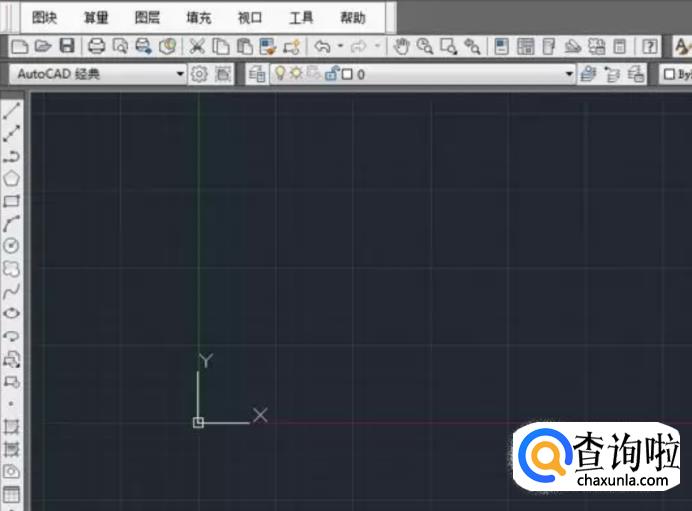

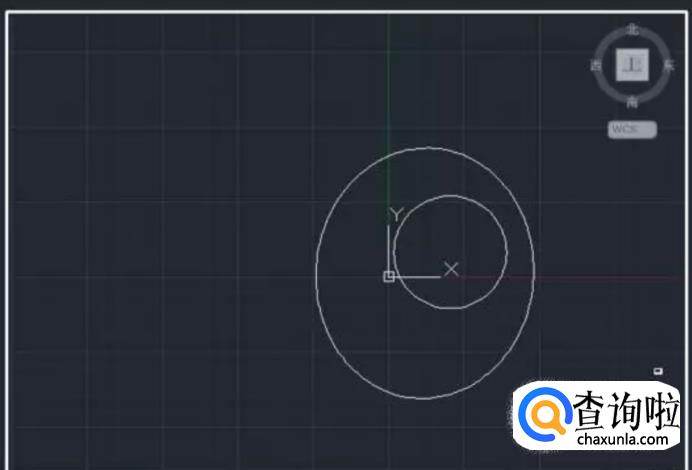

  打开CAD图纸。


• 02

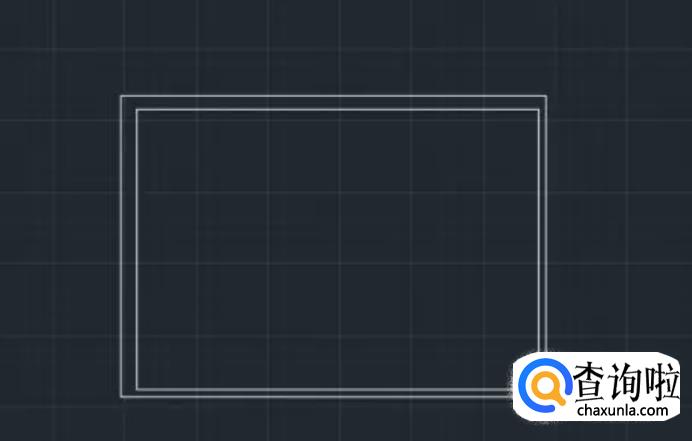

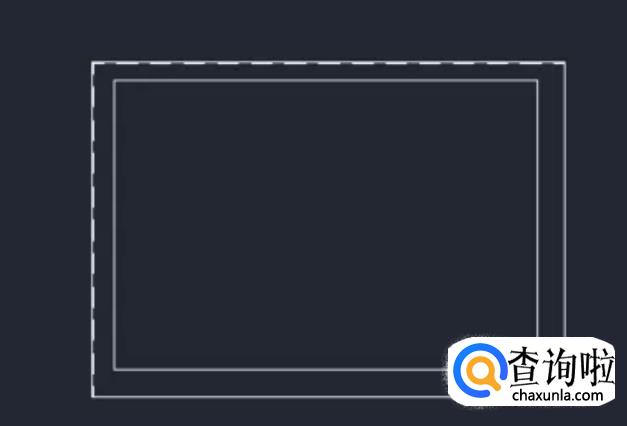

  在CDA模板中建立标准图框，以A2图纸为例。


• 03

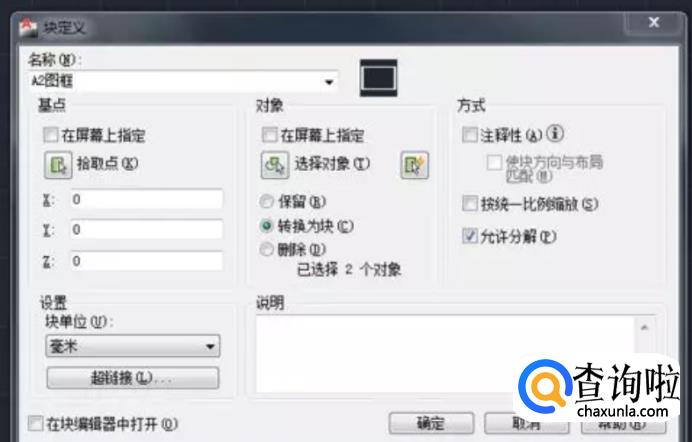

  选择图框——按B键——设置标准图框未块并命名——确定。


• 04

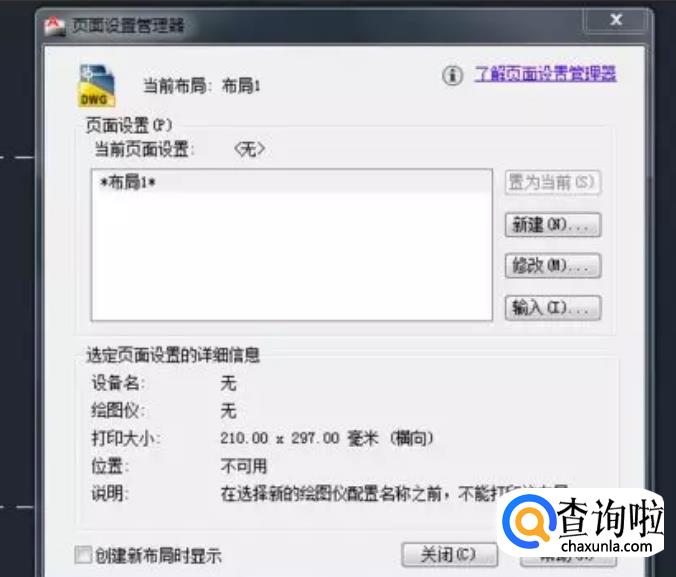

  点击布局进入——右键布局——页面布置管理器。


• 05

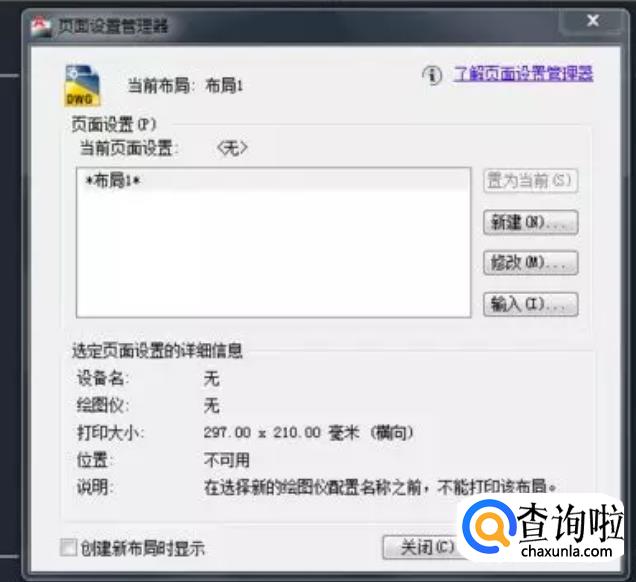

  修改——选择A2图纸——确定。


• 06

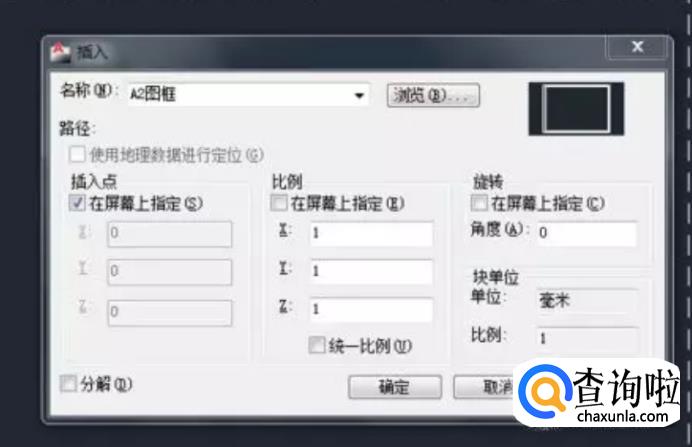

  按I键——放入设置好的块。


• 07

  按MV指定图纸视口——按MS进入视口窗口中。


• 08

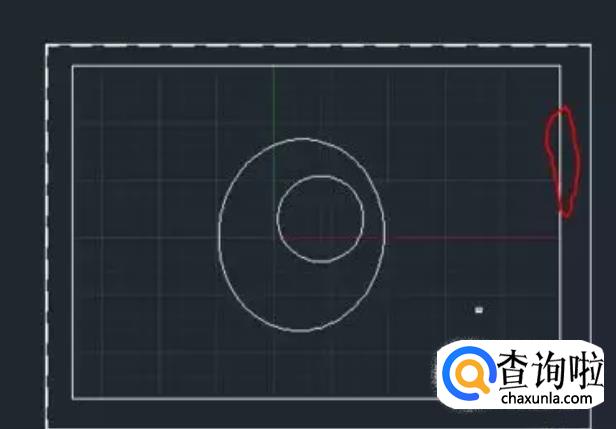

  按Z——按S键——1/100XP设置图纸比例——调整图纸在图框的位置——双击图框外确定。


• 09

  右键图框里——显示锁定——是。


• 010

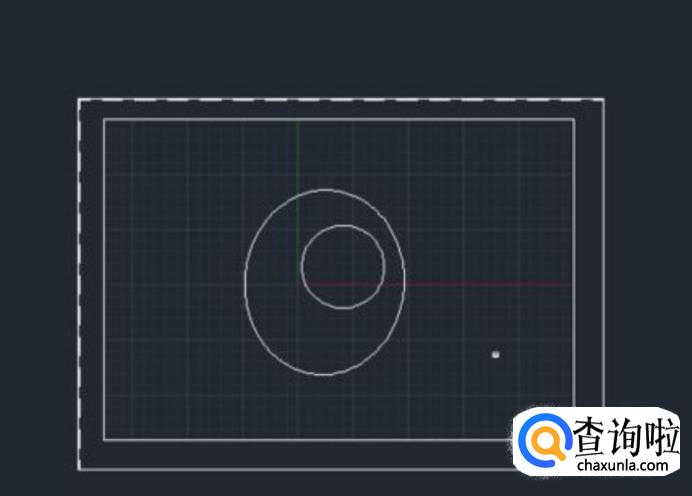

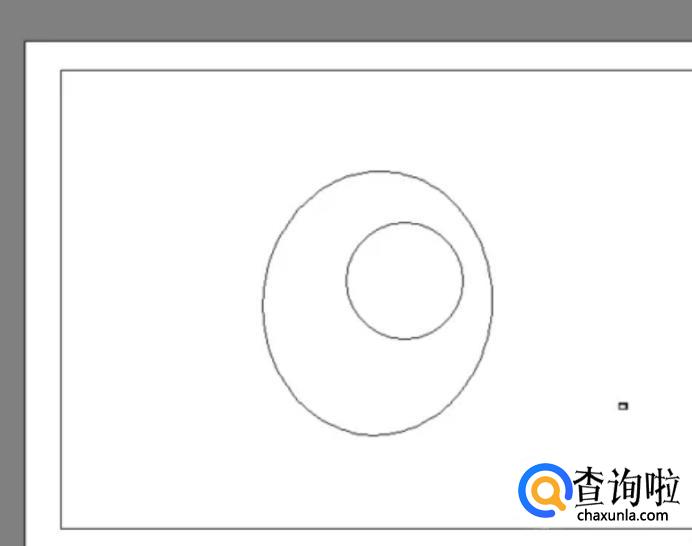

  图框设定完成——打印预览。
