详细内容

• 01

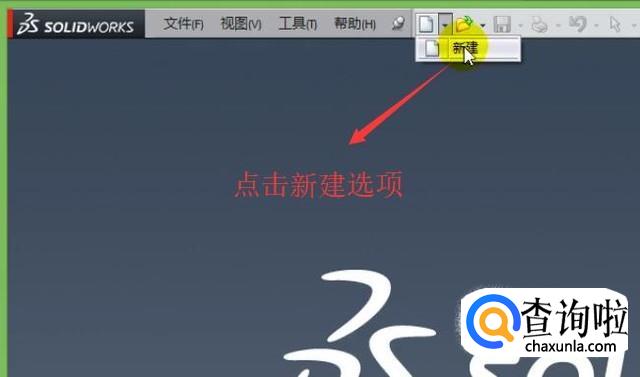

  首先打开SolidWorks软件，点击顶部的新建选项，如下图所示


• 02

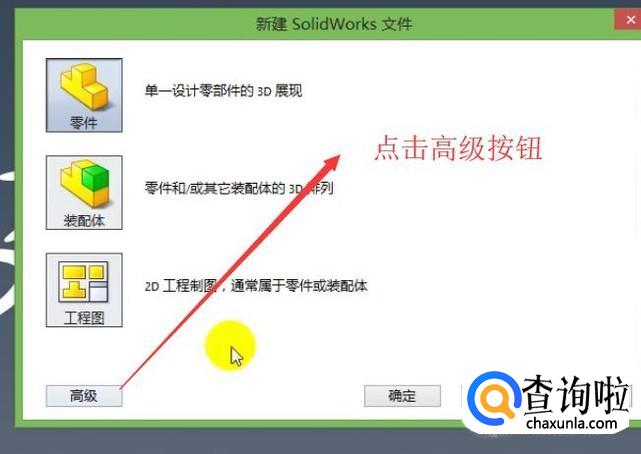

  接下来在弹出的新建SolidWorks文件界面中点击左下角的高级按钮，如下图所示


• 03

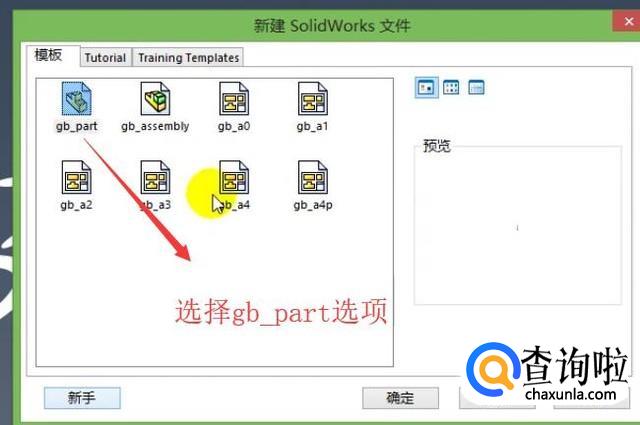

  然后我们切换到模板选项卡，选择里面的gb_part选项，如下图所示


• 04

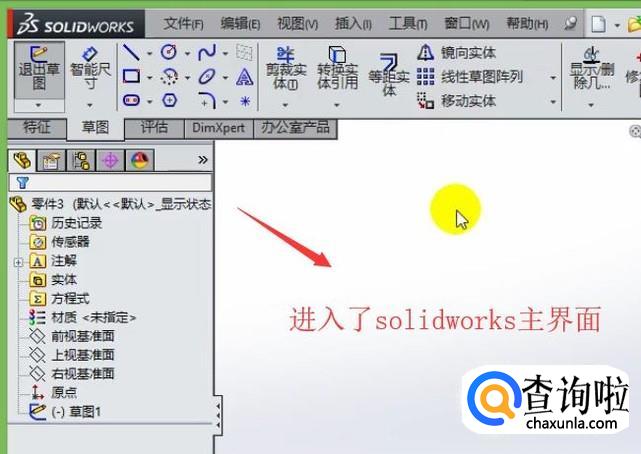

  接下来会进入到SolidWorks主界面，下面将会在这个界面进行平面图形的绘制以及拉伸，如下图所示


• 05

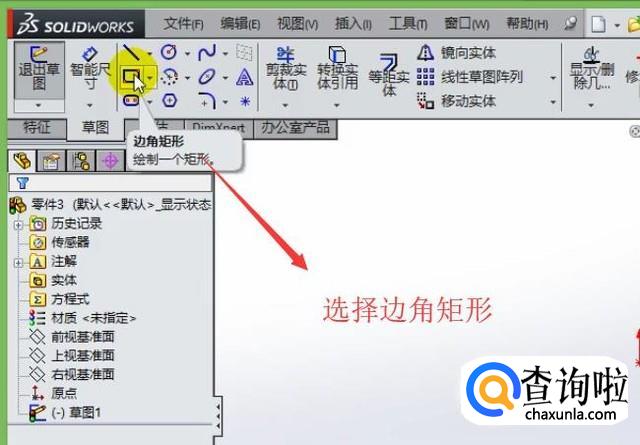

  我们先点击顶部的边角矩形按钮选项，如下图所示，接着会用它来绘制矩形


• 06

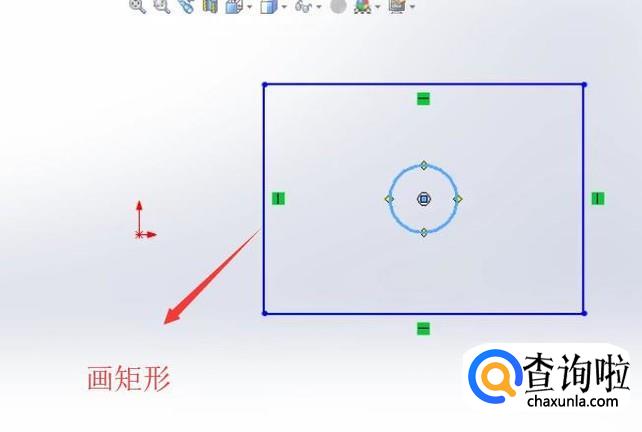

  接下来我们运用边角矩形工具在SolidWorks主界面绘制一个矩形，如下图所示，注意要绘制正面视图


• 07

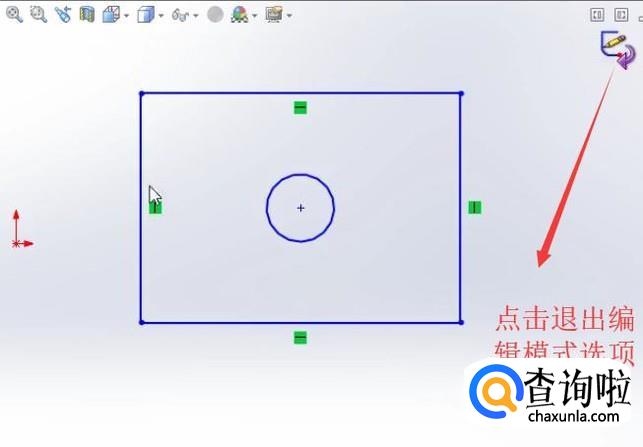

  然后我们点击右上角的退出编辑模式选项，如下图所示，只有退出编辑模式才能进行拉伸


• 08

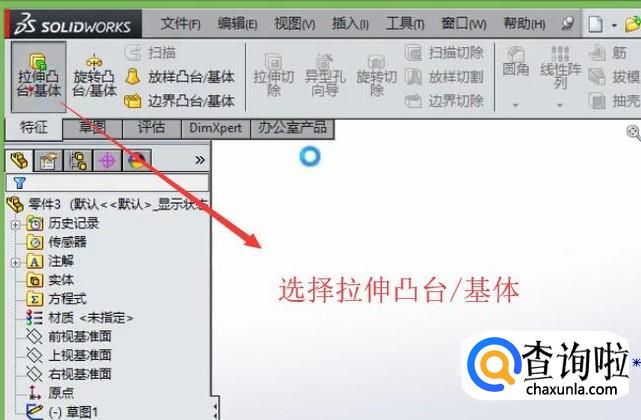

  接着我们看到左上角的菜单栏已经出现了拉伸凸台/基体菜单，我们点击它，如下图所示


• 09

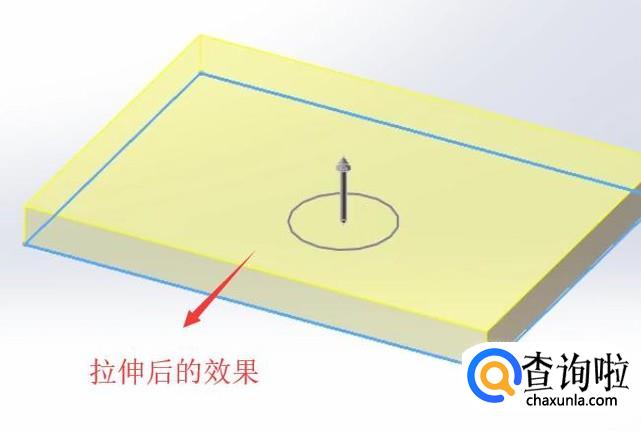

  最后用拉伸凸台/基体菜单给矩形进行拉伸以后就可以看到如下图所示的效果了



工具/材料

SolidWorks
