简要回答

CAD是工程中常用的制图软件，我们制图时经常需要用图案填充来表示不同的物体或者特征。下面我就来讲讲图案填充中角度和比例设置的应用。

详细内容

• 01

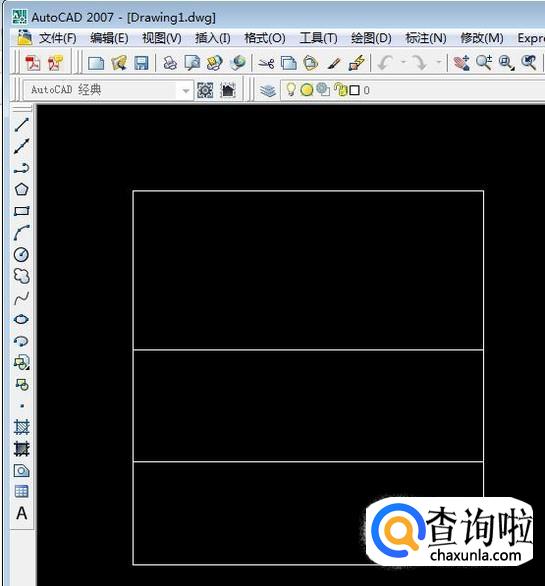

  首先，我们新建一个CAD图形做演示用。如图所示，我们需要在其中填充图案来演示。


• 02

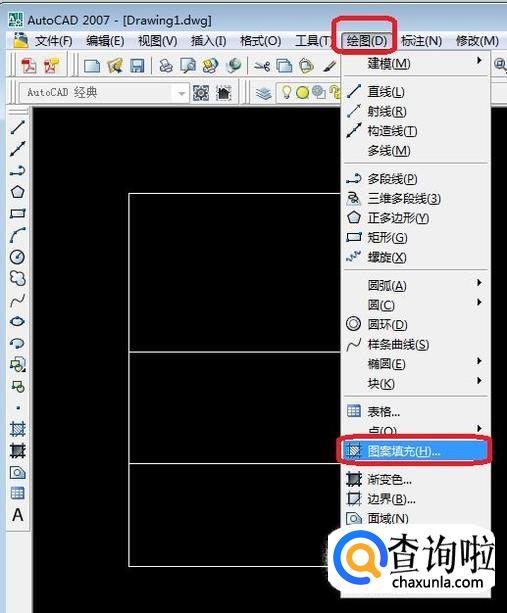

  点击“绘图”，在下拉菜单中选择“图案填充”，就可以调出图案填充选项框。


• 03

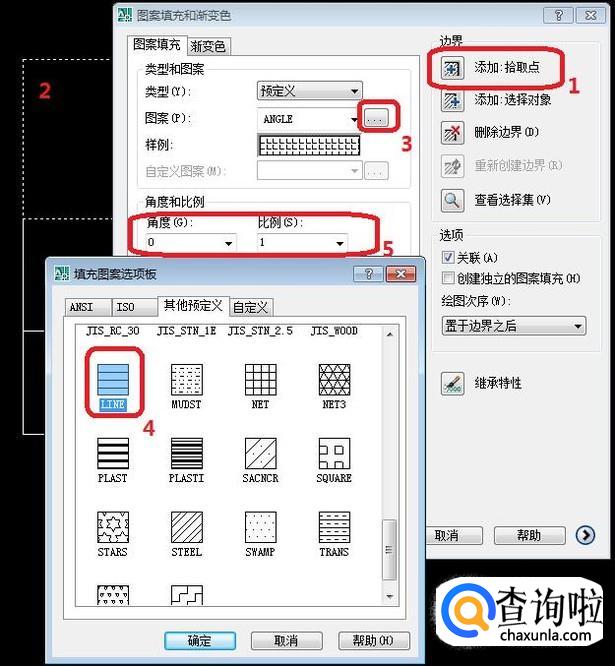

  如图所示，按步骤顺序选择并填充图案，首先添加拾取点，并在CAD图形中选择填充范围，然后点击图案旁边的扩展按钮，调出“填充图案选项版”，在其中选择一个图案，最后设置图案的角度和比例。为了突出演示效果，我在图形中上部框内不设置角度和比例，中间框填充图案角度设置为45度，在下部框内填充图案比例放大为5。


• 04

  经过分别填充之后，填充效果如下图所示。
