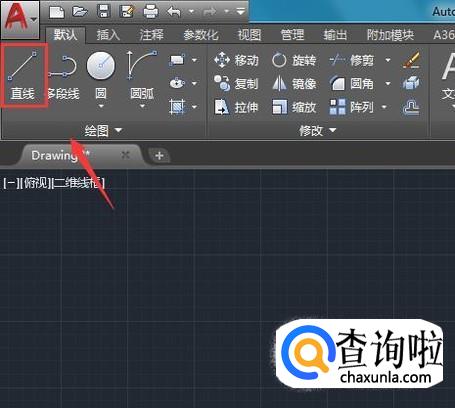

  打开CAD之后我们在绘图里找到直线命令，如图所示：


• 02

  选择直线命令我们在绘图区里绘制出螺栓的大致图形，如图所示：


• 03

  绘制好螺栓的图形之后，在绘图里找到圆弧选项，如图所示：


• 04

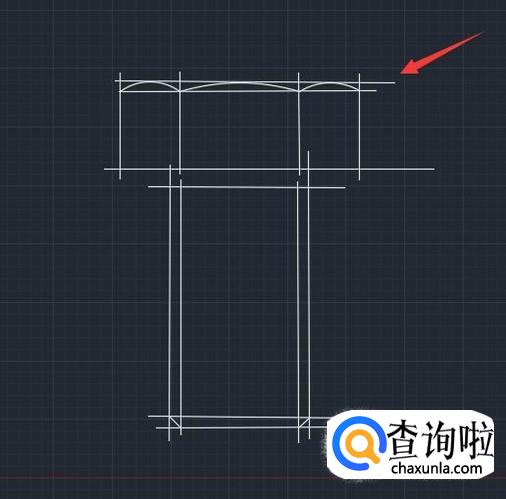

  选择圆弧选项在图形的上面画出三段圆弧线，如图所示：


• 05

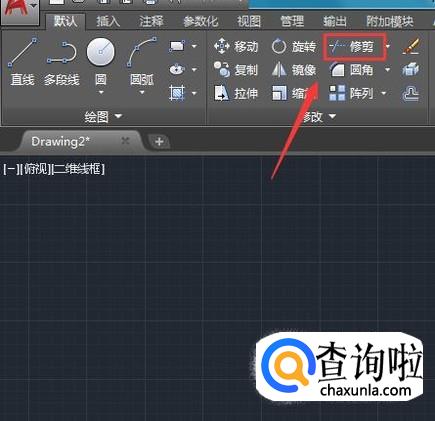

  绘制好圆弧线之后在修改里找到修剪选项，如图所示：


• 06

  选择修剪选项我们将绘制的图形进行修剪，最后就得到了螺栓的图形了，如图所示：
