工具/材料

电脑，caxa

详细内容

• 01

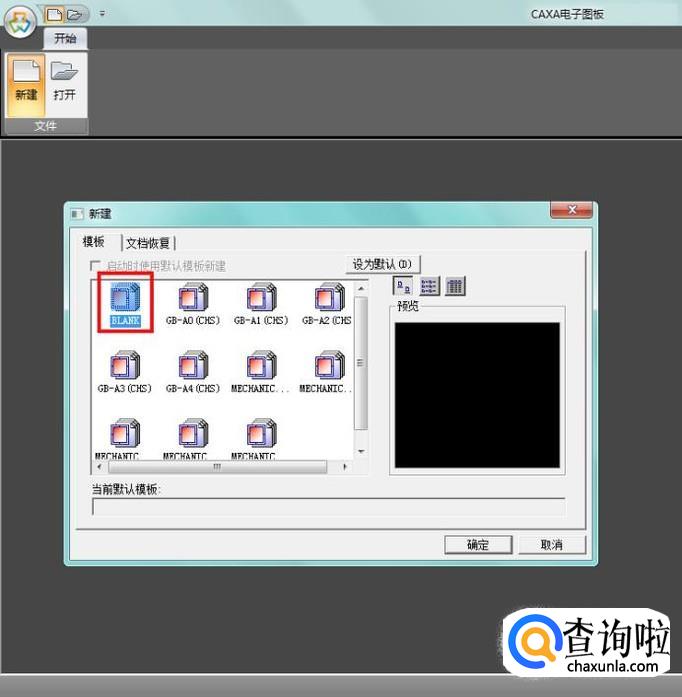

  首先打开CAXA软件，新建空白图纸；


• 02

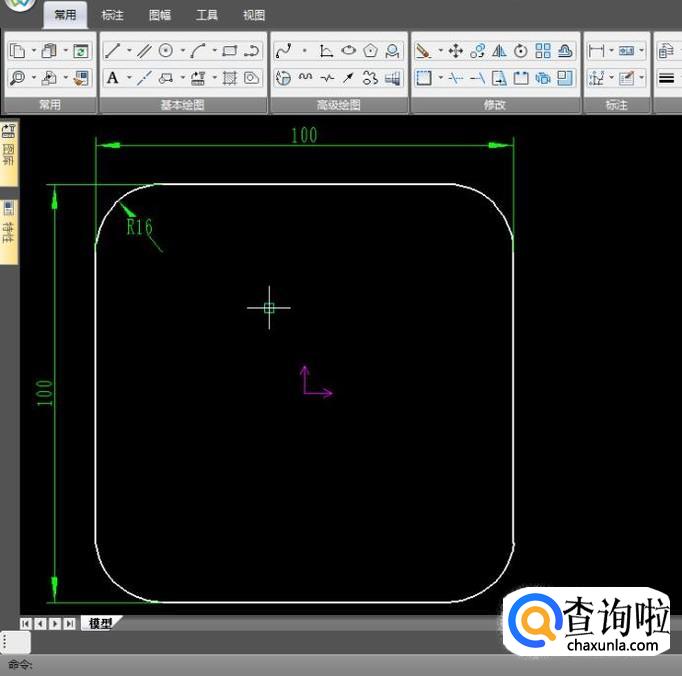

  以坐标系原点为中心绘制一个100×100mm的圆角方框，圆角半径为16mm；


• 03

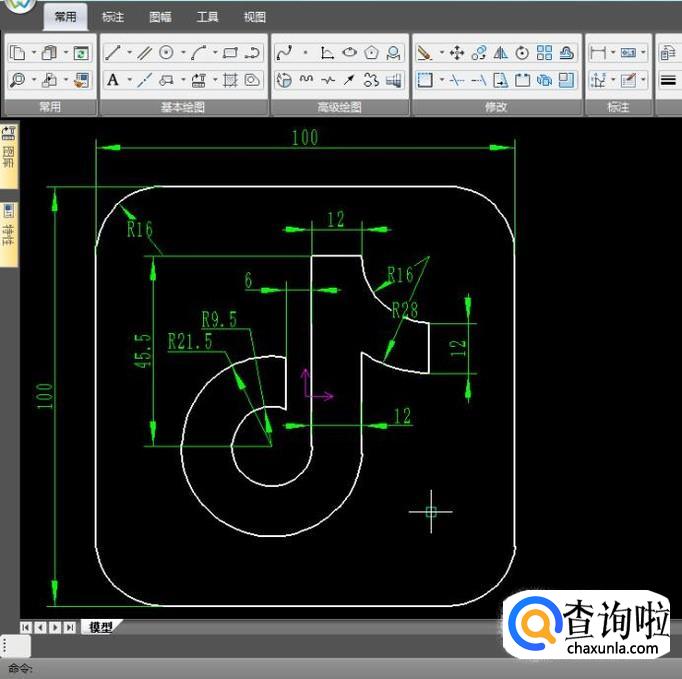

  然后绘制抖音logo里的一个音符，具体尺寸如图，尺寸经过验证，与原图比例吻合；


• 04

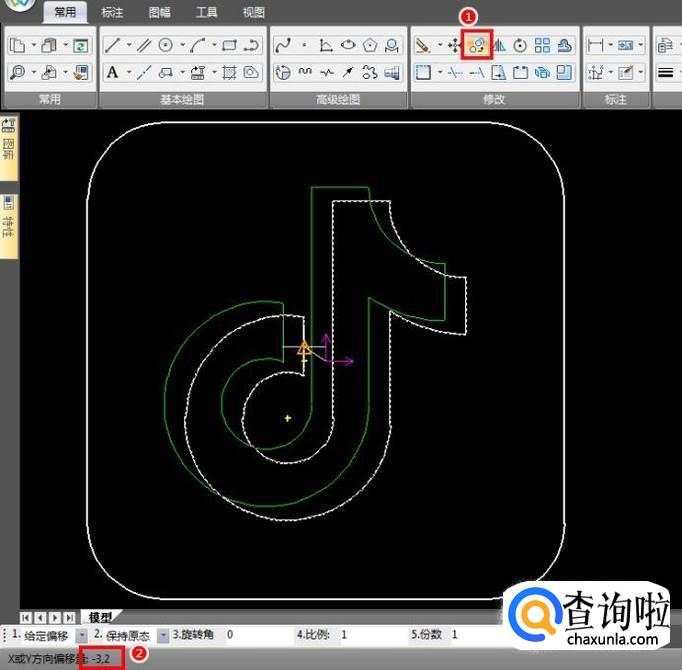

  一个音符绘制好以后，向左上方平移复制一个，输入的偏移量为(-3,2)，如图；


• 05

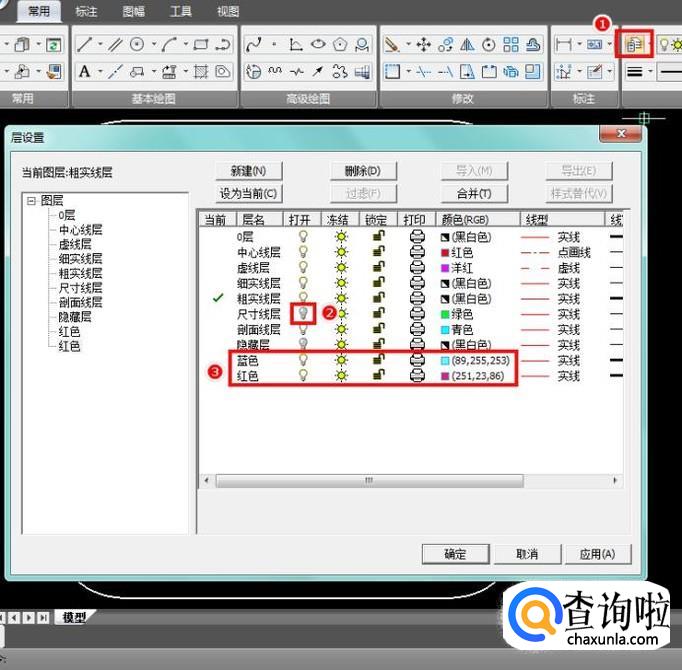

  接下来处理图层，先将尺寸线层隐藏，再新建两个图层，蓝色RGB为(89,255,253)，红色RGB为(251,23,86)，然后确认；


• 06

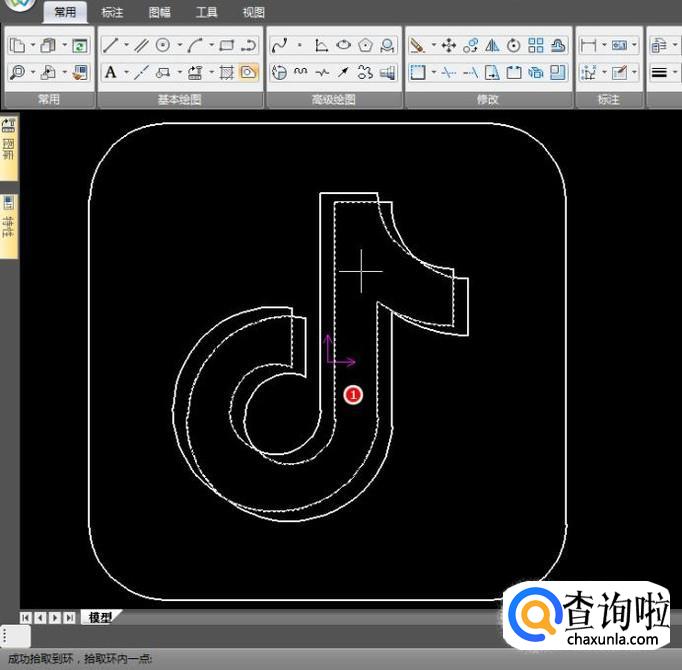

  在粗实线层使用填充功能填充中间的区域，为白色；


• 07

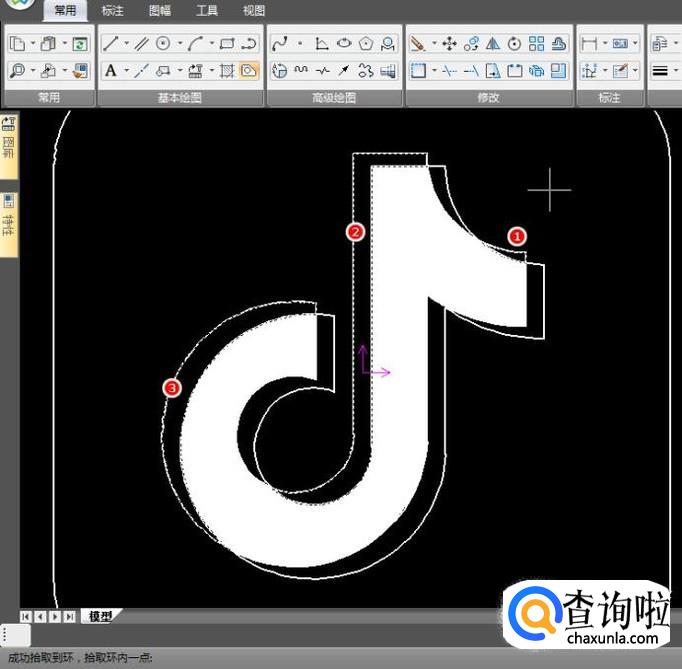

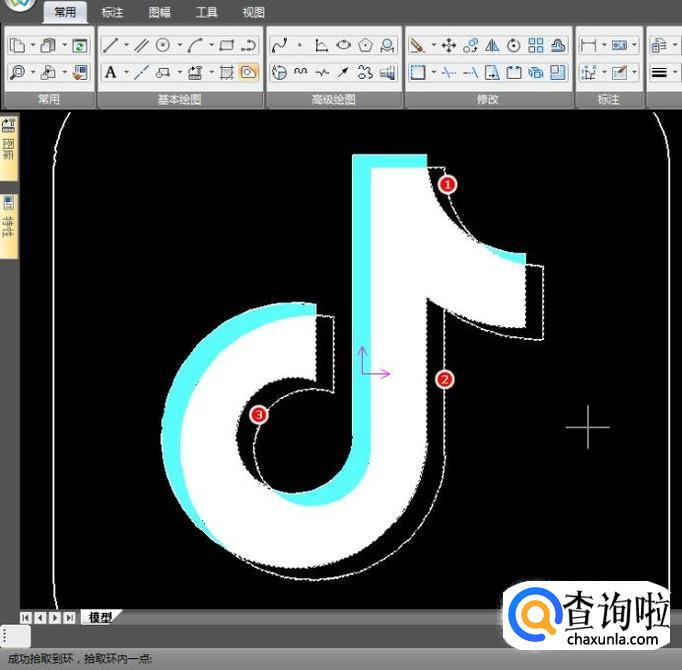

  切换到蓝色层，使用填充功能填充图示三个区域，为设定好的蓝色；


• 08

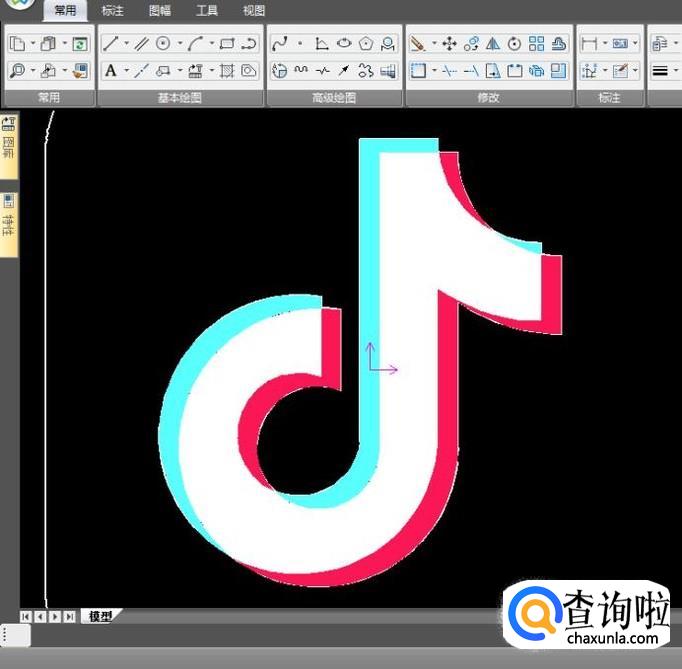

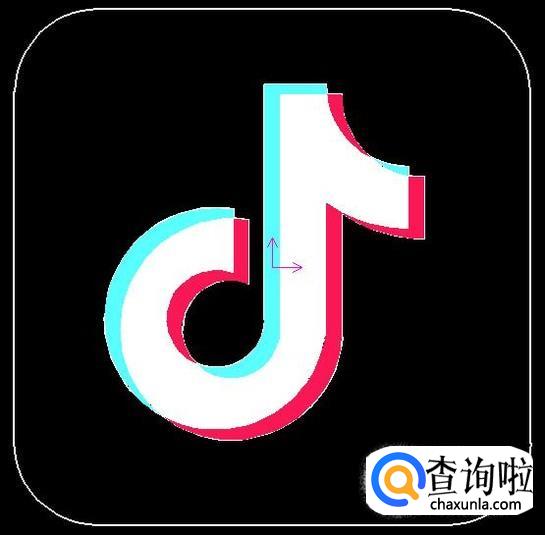

  切换到红色层，使用填充功能填充图示三个区域，为设定好的红色，最终效果如图；



特别提示

比例已经确定，尺寸按需调整即可；
