简要回答

在CAD图纸中，有时候能看见实心圆，实心圆是怎么画的呢？下面我来讲解一下绘制过程。

详细内容

• 01

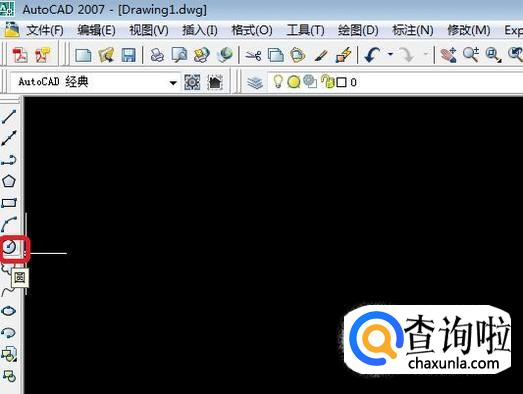

  首先，打开CAD，我们先画一个圆，如图所示，点击左侧工具栏中的“圆”命令按钮。


• 02

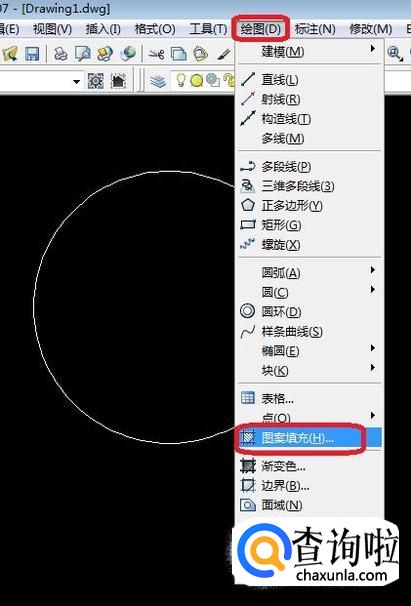

  然后在页面中，根据要求画一个圆。画完之后，点击菜单栏“绘图”，下拉菜单中选择“图案填充”。


• 03

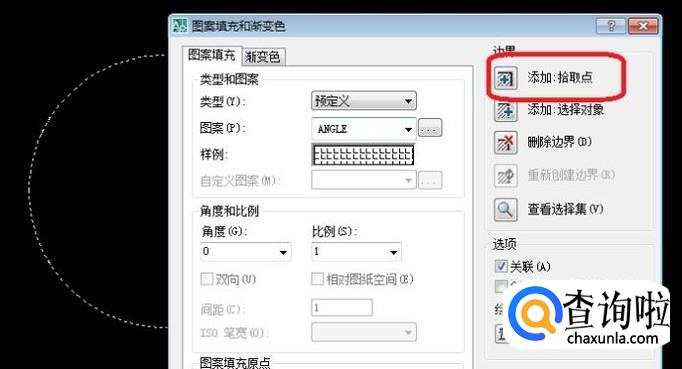

  出现“图案填充”选项框，点击其中的“添加拾取点”，然后把圆选中（如图所示，选中之后圆变成虚线），点击确认后回到图案填充选项框。


• 04

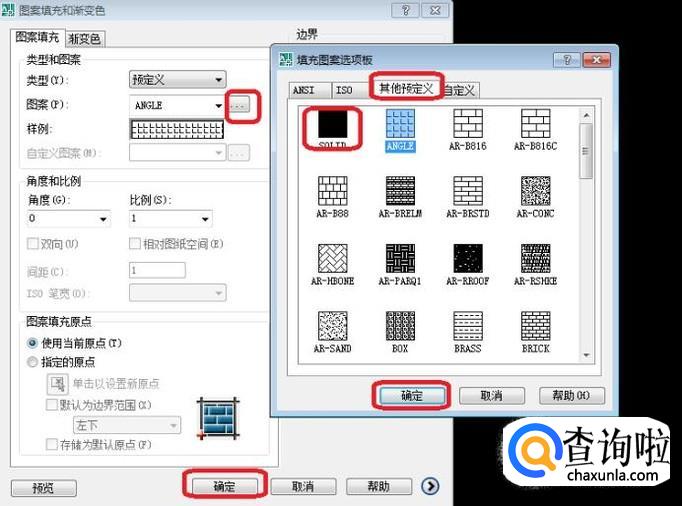

  然后点击“图案”旁边的扩展按钮，弹出图案选项版，选择“其他预定义”下的“SOLID”图案，如图所示，点击确定。


• 05

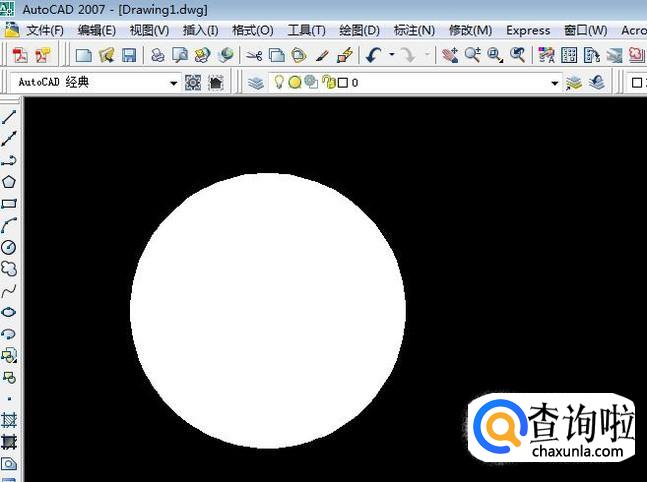

  这样，实心圆就画好了，效果如下图所示。
