详细内容

• 01

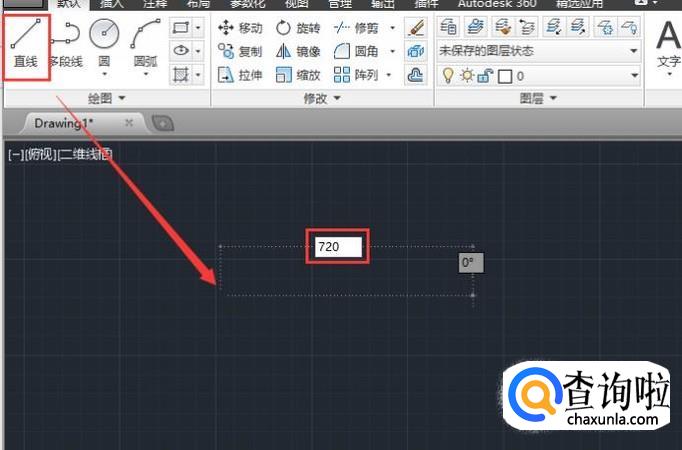

  打开CAD，选择”直线“，画一条720长的直线。


• 02

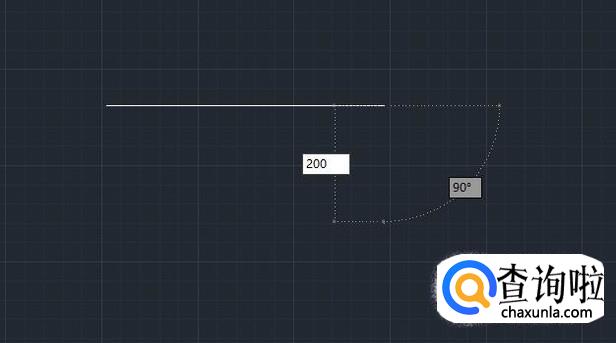

  紧接着，画一条200长的竖直直线。


• 03

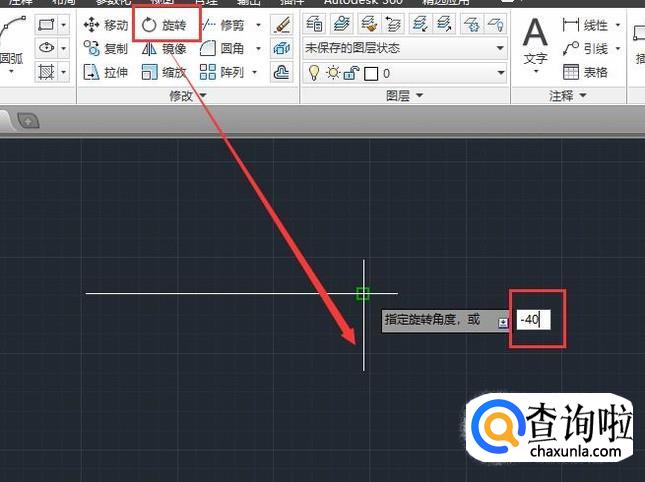

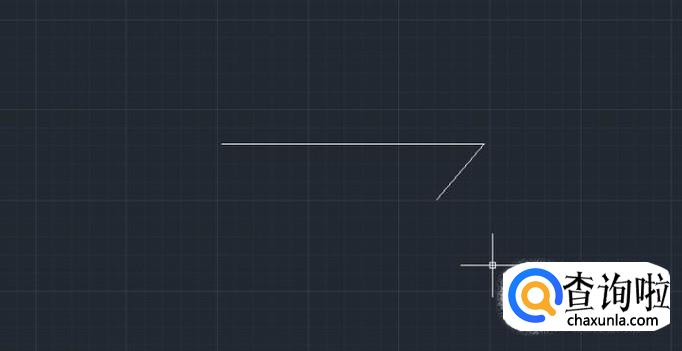

  点击”旋转“按钮，为竖直直线旋转”-40“度。


• 04

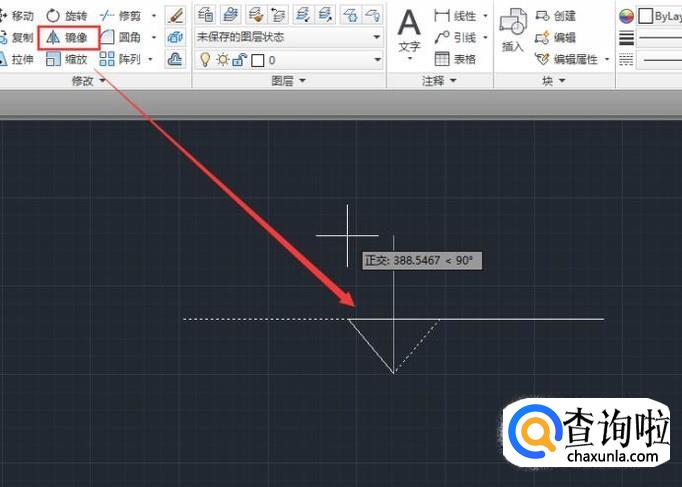

  选择”镜像“命令，对图形进行静像处理。


• 05

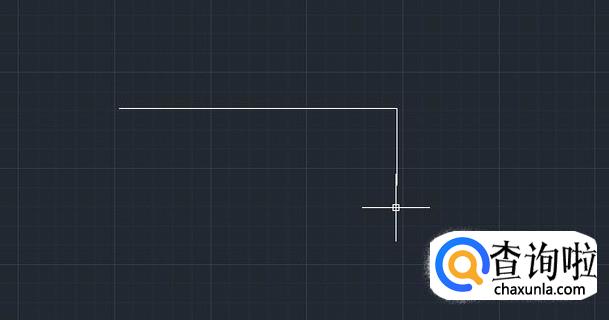

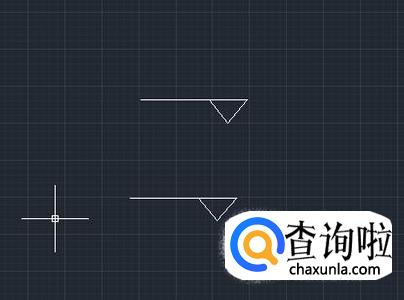

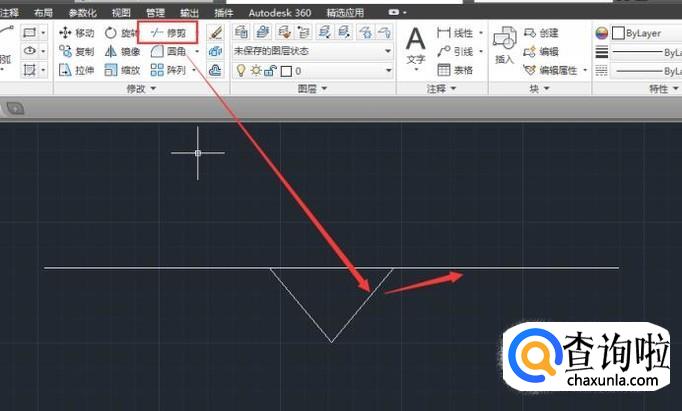

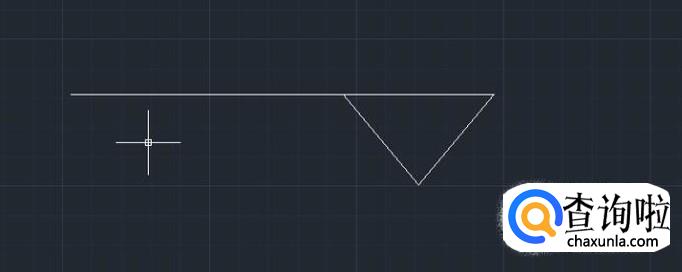

  我们对多余部分进行裁剪。点击”裁剪“命令，选择第一条直线，如图，再点击第二条直线。裁剪完毕，见第二张图。


• 06

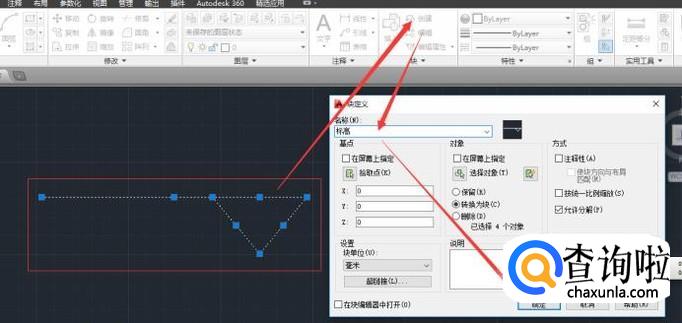

  选中图形，点击”创建“，输入块的名称”标高“，点击确定。块创建完毕。


• 07

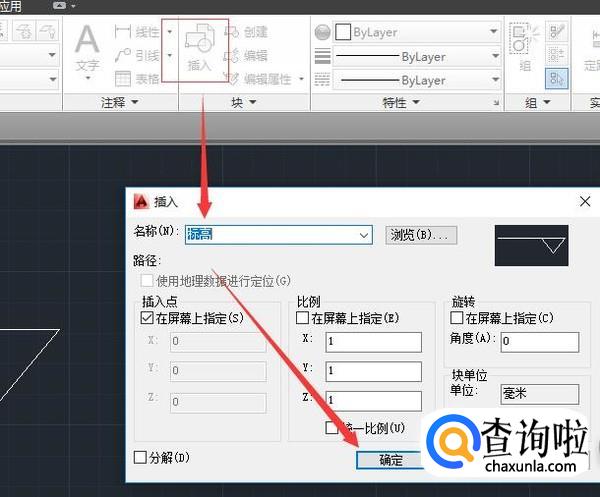

  点击”插入“，选择”标高“块，点击”确定“。

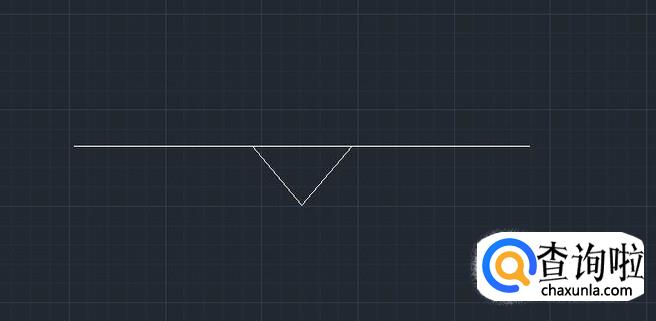

• 08

  我们可以自由插入标高块了。



工具/材料

CAD
