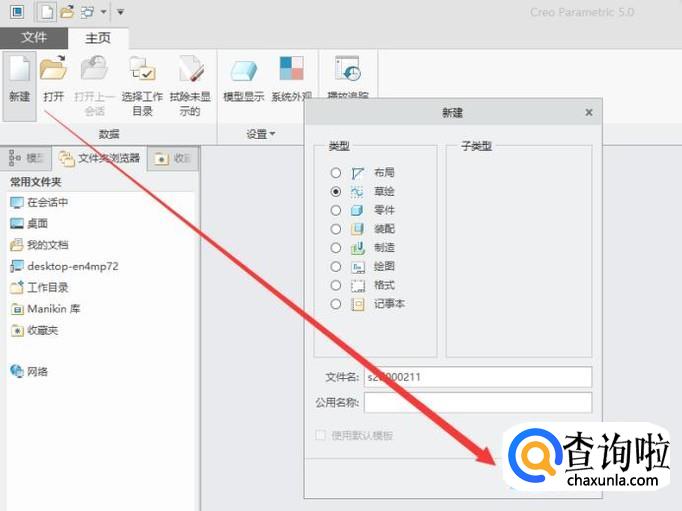

  打开creo，进入主页面，创建一个新的草绘图，如图所示。


• 02

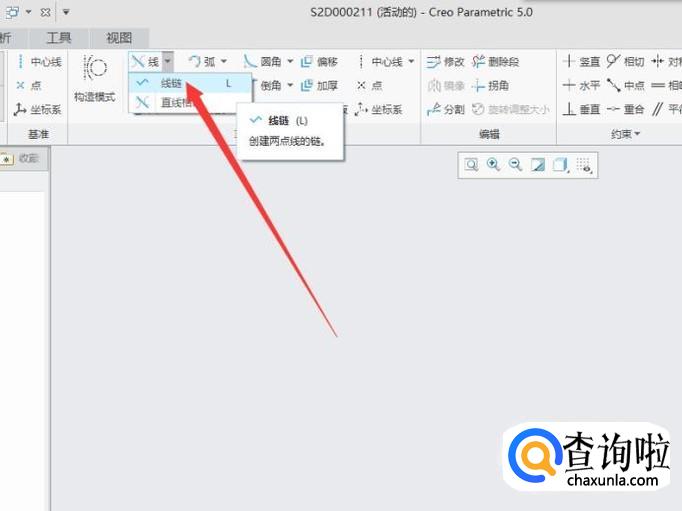

  进入草绘界面之后，在菜单区里找到线选项，点击在其下拉菜单里找到线链选项，如图所示。


• 03

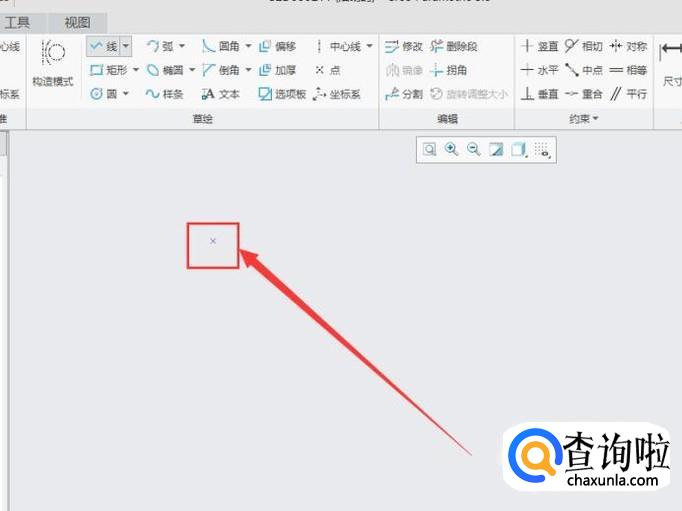

  选择线链命令之后，点击一下鼠标左键，确定一个线链的起始点，如图所示。


• 04

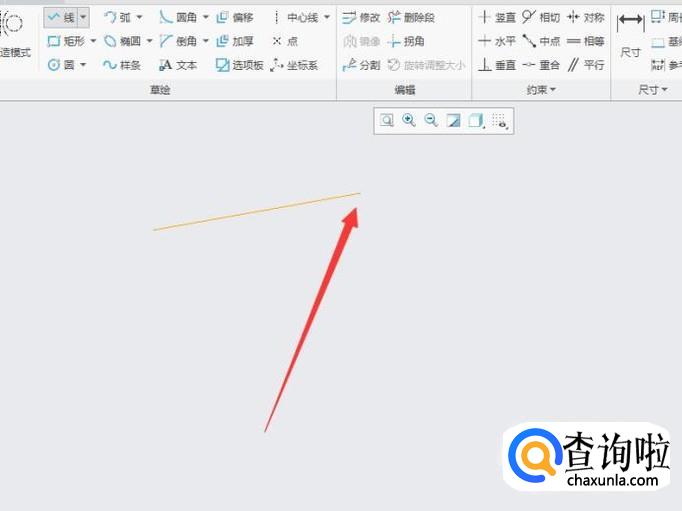

  选择好起始点之后，移动鼠标选择线段的末端点，左击一下鼠标，将末端点确定，如图所示。


• 05

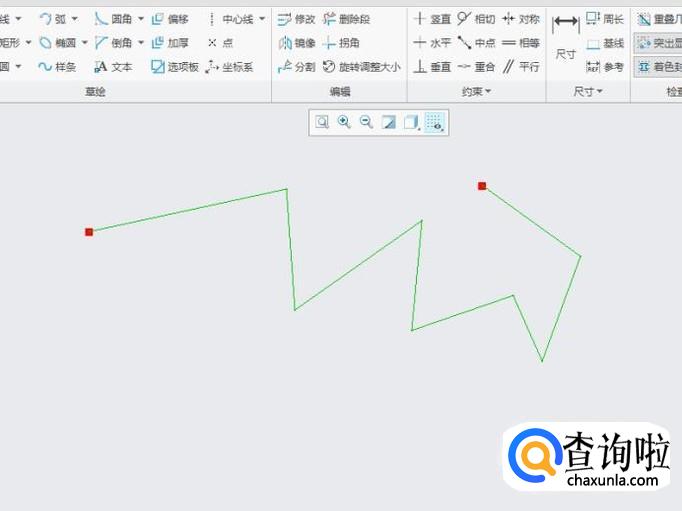

  继续移动鼠标，确定下一个端点，即可绘制出线链，点击鼠标中键即可退出命令，如图所示。


• 06

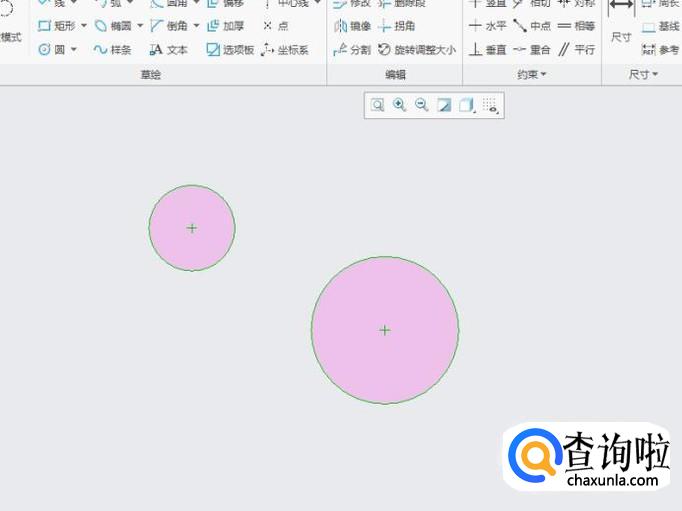

  直线相切适用于直线与两断线进行相切，在草绘界面先绘制两个圆，如图所示。


• 07

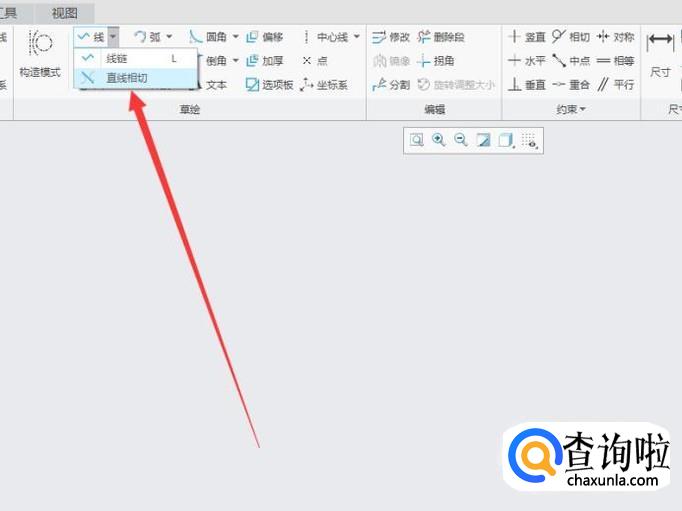

  绘制好之后，在菜单区里找到线选项，点击在其下拉菜单里找到直线相切选项，如图所示。


• 08

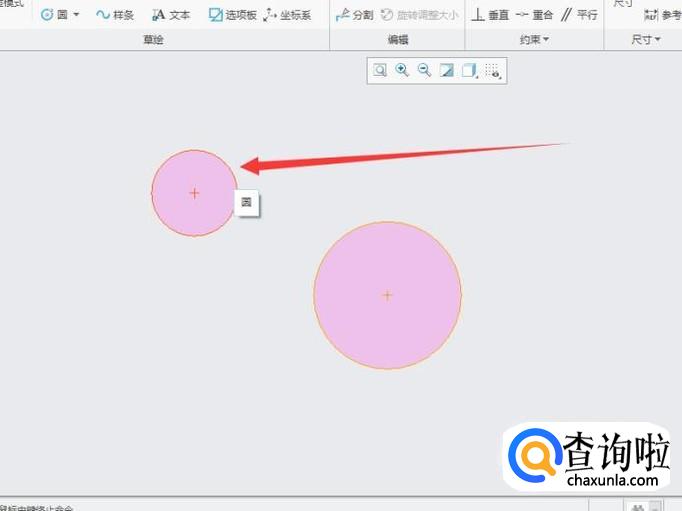

  确定直线与其中一个圆的相切点，将光标定在圆上面，这时圆就会变成红色，然后点击一下鼠标左键。


• 09

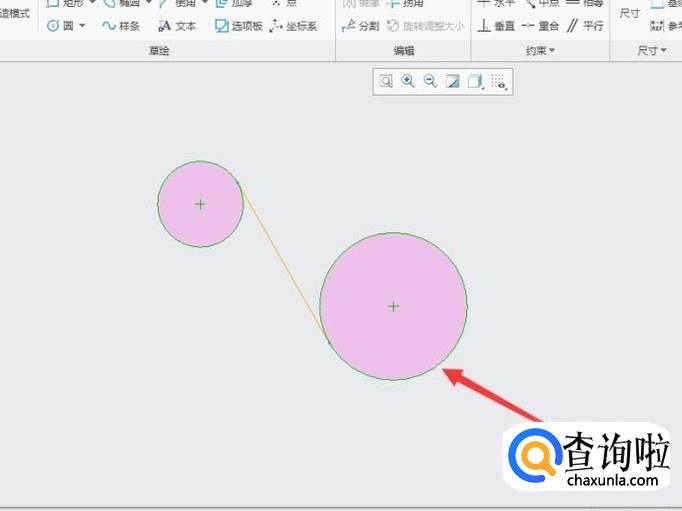

  移动光标，使光标定在另一个相切的圆上，这时圆会呈现绿色，点击鼠标左键即可使其相切，如图所示。


• 010

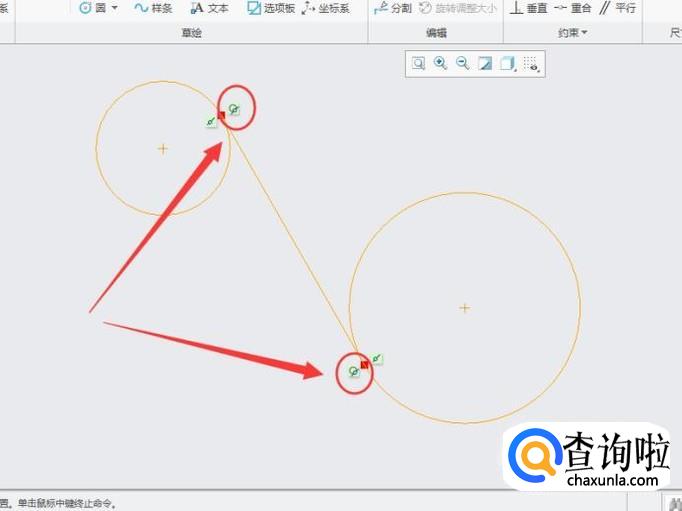

  点击鼠标的中键退出命令，这是即可看到线与圆弧相切的符号，如图所示。
