工具/材料

电脑

Pro/e5.0软件

详细内容

• 01

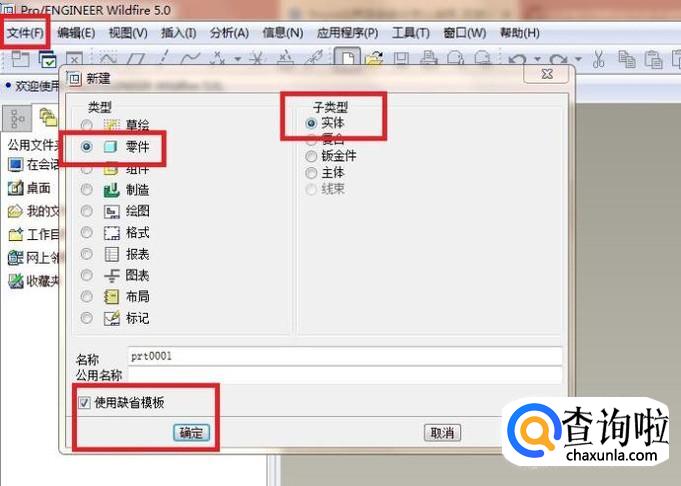

  如下图所示，
  打开Pro/e5.0软件之后，
  1、点击标题栏中的“文件”，
  2、在“文件”下拉菜单中点击“新建”，
  3、在随之弹出的“新建”对话框中设置：类型为零件，子类型为实体零件，勾选“使用缺省模板”，
  4、最后点击对话框下方的“确定”，
  至此，
  完成一个空白的实体零件文件的创建。


• 02

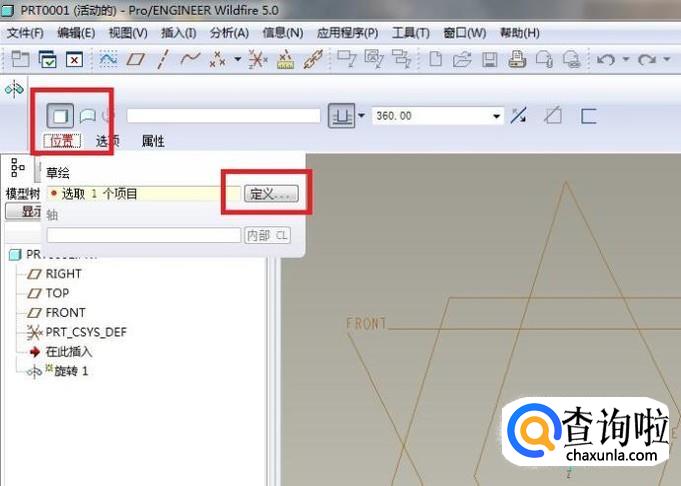

  如下图所示，
  1、为了省事，直接点击右边工具箱中的“旋转”图标，
  2、目光转向软件左上角，默认的是实体，这一点不变，点击它下面的“位置”，
  3、在弹出的下一层信息框中点击“定义”。


• 03

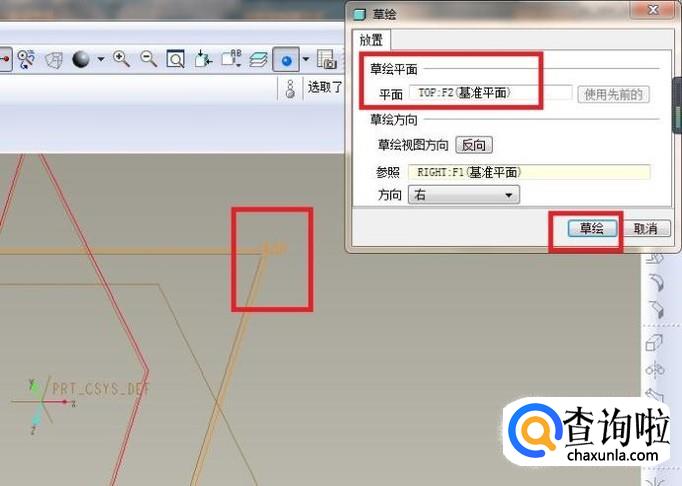

  如下图所示，
  软件右上角出现一个“草绘”对话框，
  草绘平面一栏选择“TOP面”，
  然后点击“草绘”按钮。


• 04

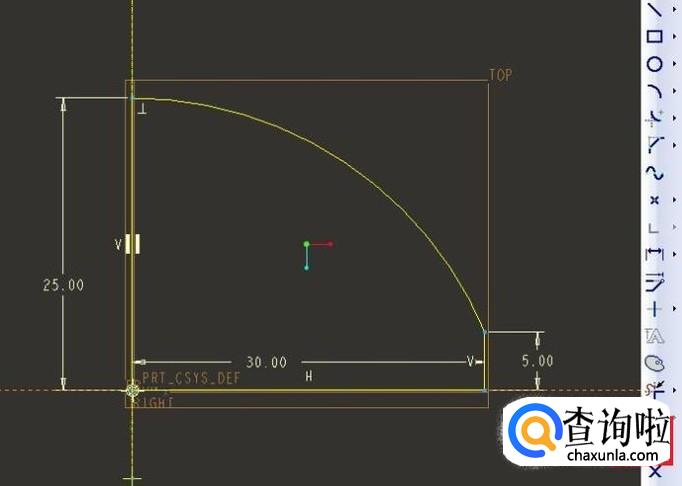

  如下图所示，
  成功进入到草绘状态，
  然后画一个下图中的草图。
  具体：
  1、点击软件右边工具箱中的“中心线”图标，
  2、在草绘区域以坐标原点为起点画一条纵向的中心线，
  3、点击软件右边工具箱中的“直线”图标，
  4、在草绘区域以坐标原点为起点画一条竖直向上的线段，
  5、鼠标左键双击尺寸修改为25，
  6、点击软件右边工具箱中的“直线”图标，
  7、在草绘区域以坐标原点为起点向右画一条水平线段，
  8、鼠标左键双击尺寸修改为30，
  9、继续点击软件右边工具箱中的“直线”图标，
  10、以水平线段右端点为起点向上画一条竖直线段，
  11、鼠标左键双击尺寸修改为5，
  12、点击软件右边工具箱中的“圆弧”图标，
  13、草绘区域以两条竖直线段的上端点为圆弧起始、终止点画圆弧，圆心在纵向中心线上，
  14、点击右边工具箱最下方的√，完成并退出草绘。


• 05

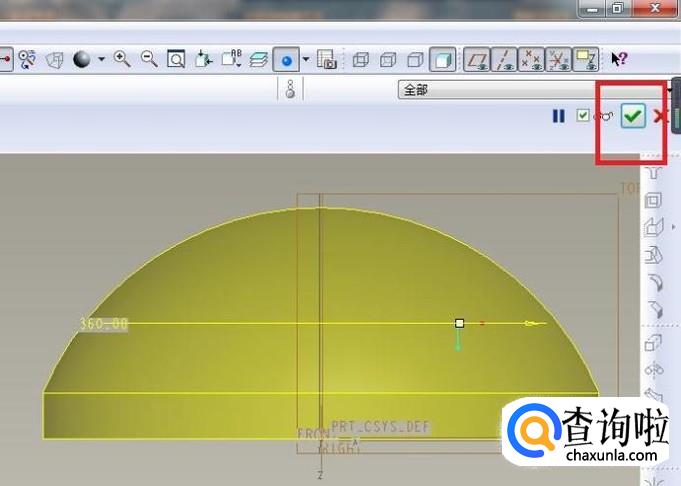

  如下图所示，
  退出草绘之后，
  来到了旋转界面，
  看着预览的效果，
  可以点击软件右上角的√了，
  完成旋转实体操作。


• 06

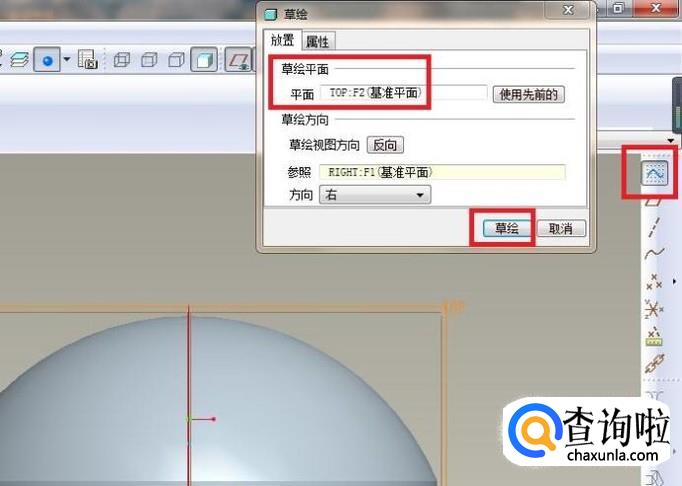

  如下图所示，
  首先点击软件右边工具箱中的“草绘”图标，
  然后软件弹出一个“草绘”对话框，
  然后对话框中的“草绘平面”一栏选择“TOP面”，
  然后点击对话框下方的“确定”。


• 07

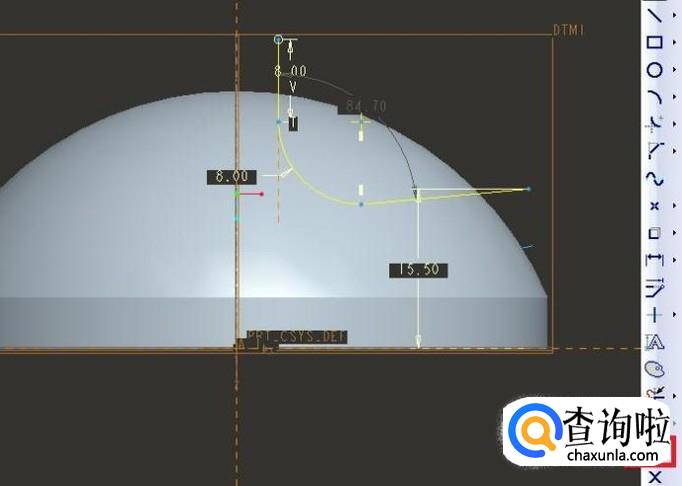

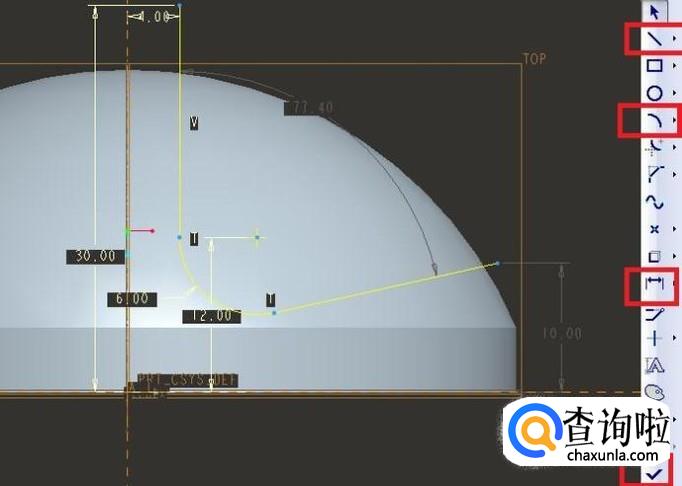

  如下图所示，
  又一次成功地进入到草绘状态，
  画一个如下图所示的草图，
  尺寸最好是一模一样，
  这样会比较容易一次成功。


• 08

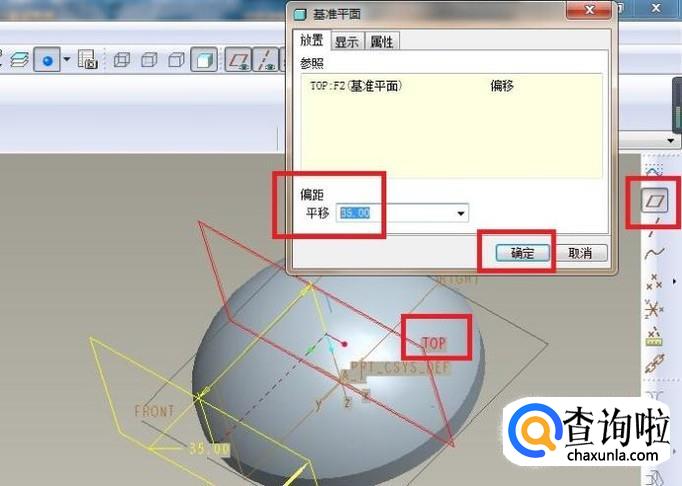

  如下图所示，
  首先点击软件右边工具箱中的“基准平面”图标，
  然后软件弹出一个“基准平面”对话框，
  然后参照一栏我们选择“TOP面”，
  然后偏距一栏输入35（只要超过了旋转实体就行了），
  然后点击“确定”。


• 09

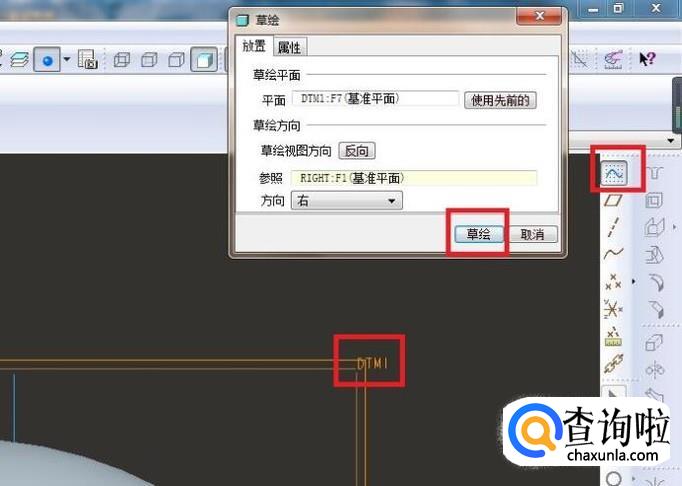

  如下图所示，
  首先选中新建的基准平面“DTM1”，
  然后点击软件右边工具箱中的“草绘”图标，
  然后出现的“草绘”对话框就默认草绘平面为“DTM1”，
  然后我们就只需要点击“草绘”就可以了。


• 010

  如下图所示，
  画一个下图中的草图线段，
  尺寸最好一模一样，
  这样比较容易一次成功。


• 011

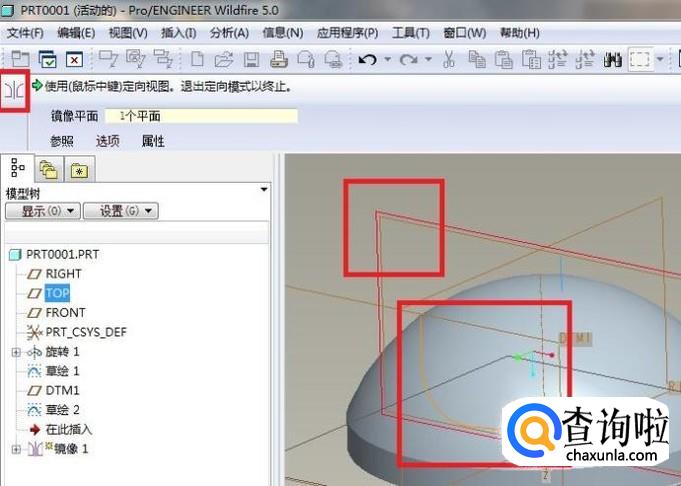

  如下图所示，
  首先鼠标左键选中刚刚画的草绘线段，
  然后点击右边工具箱中的“镜像”对话框，
  然后将视线转移到软件左上角，
  然后根据提示选择“镜像平面”为“TOP”面，
  然后就将视线转移到软件右上角，打√，
  至此，
  有三条草绘线段了。


• 012

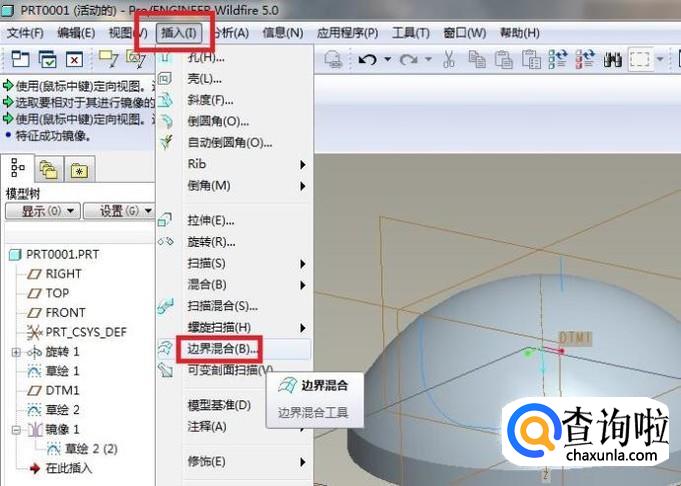

  如下图所示，
  首先点击标题栏中的“插入”，
  然后在其展开的下拉菜单中点击“边界混合”，
  成功激活“边界混合”命令。


• 013

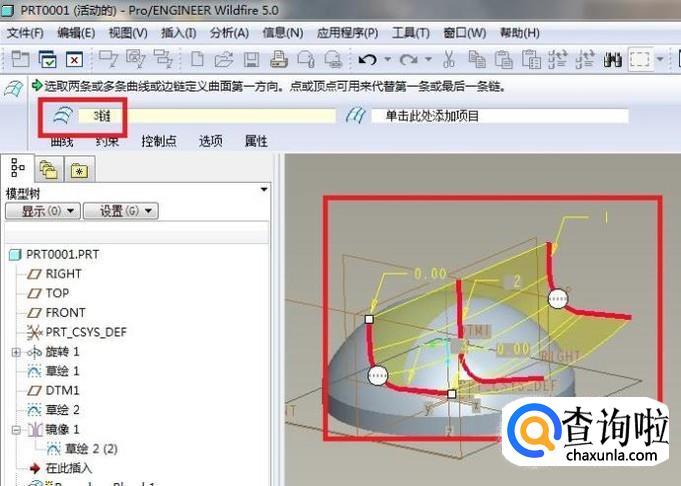

  如下图所示，
  见软件左上角信息栏，
  这时候就是我们选择草绘线段的时候了，
  按照下图中的选择顺序先后将三条草绘线段全部选中，
  然后就可以看到预览的效果了（曲面出来了），
  然后就将视线转移到软件右上角的√处，打它，
  完成一个曲面的创建。


• 014

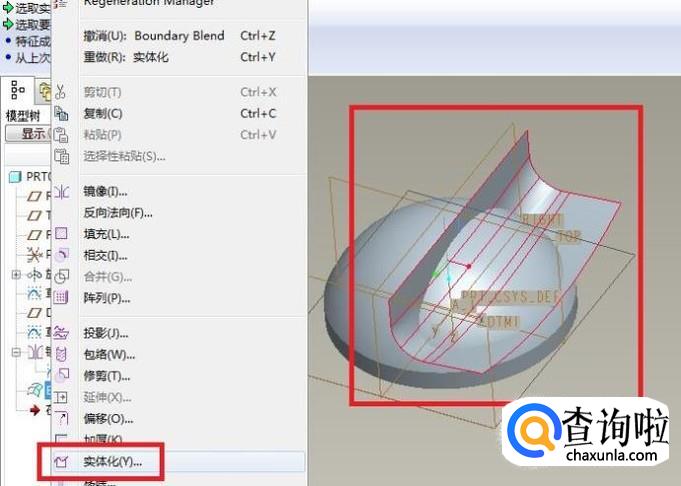

  如下图所示，
  首先用鼠标左键选中刚刚生成的曲面，
  然后点击标题栏中的“编辑”，
  然后在“编辑”的下拉菜单中点击“实体化”，
  至此，
  成功激活“实体化”命令。


• 015

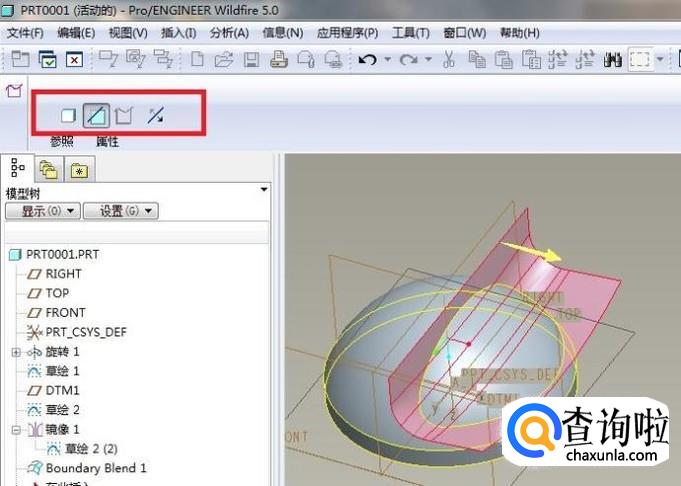

  如下图所示，
  见软件左上角的信息栏，
  选择模式“除料”，
  设定方向向外，
  然后点击软件右上角的√，
  完成实体化操作。


• 016

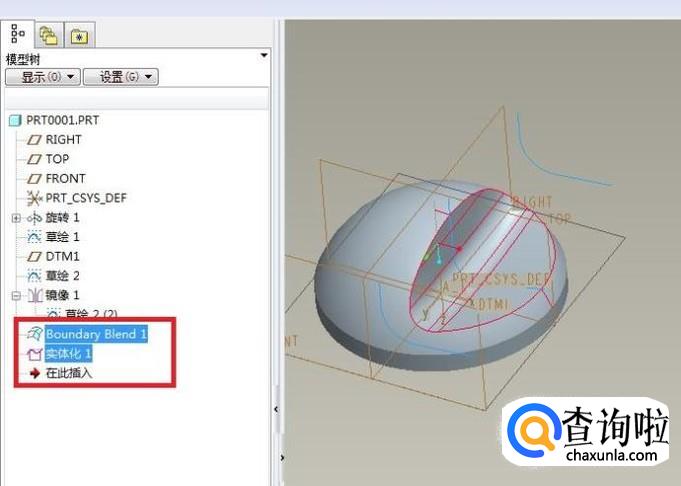

  如下图所示，
  实体化之后，
  之前的旋转实体成功地切除了一部分，
  然后在设计树中将“实体化1”和“边界混合（Boundary Blend1）”两个特征都选中。

  说明一下，这里之所以单独成一步骤，是因为我们很容易只选择“实体化1”，这样镜像之后是没用的，必须两个都选中才行。


• 017

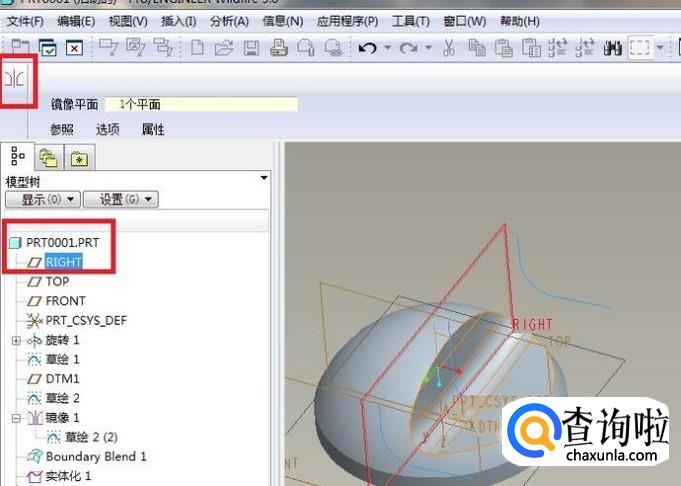

  如下图所示，
  将两个都选中之后，
  点击软件右边工具箱中的“镜像”图标，
  然后将视线转移到软件左上角，
  然后选择“TOP”面为镜像平面，
  然后又将视线转移到软件右上角，
  打√，
  完成镜像操作。


• 018

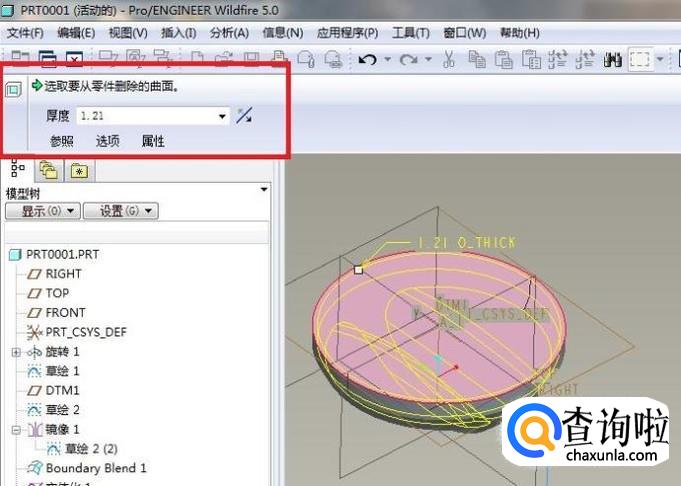

  如下图所示，进行抽壳操作。
  1、点击软件右边工具箱中的“壳”图标，
  2、将视线转移到软件左上角的信息栏，
  3、默认的抽壳厚度：1.21，笔者看着可行，就不改动它了，
  4、见右边实体上的红色平面没有？那就是我们要选择的平面，
  5、将视线转移到软件右上角，
  6、点√，
  完成抽壳操作。


• 019

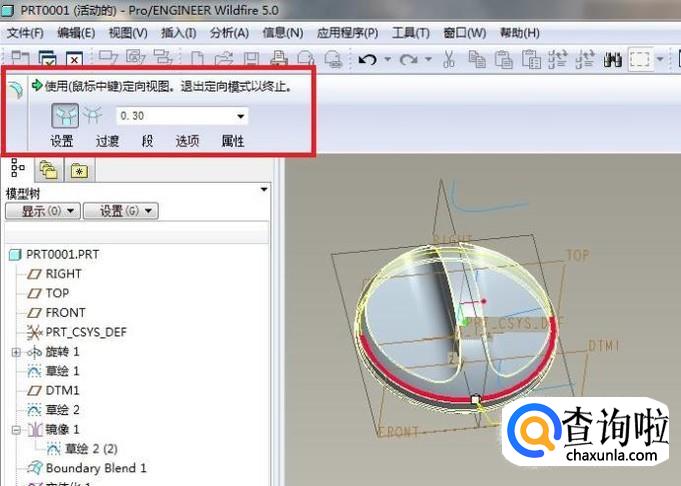

  如下图所示，
  首选点击软件右边工具箱中的“倒圆角”图标，
  然后将视线转移到软件左上角的信息栏，
  然后将默认的尺寸改成0.3，
  然后将实体上的所有边线全部选中，
  然后打√，完成倒圆角的操作。


• 020

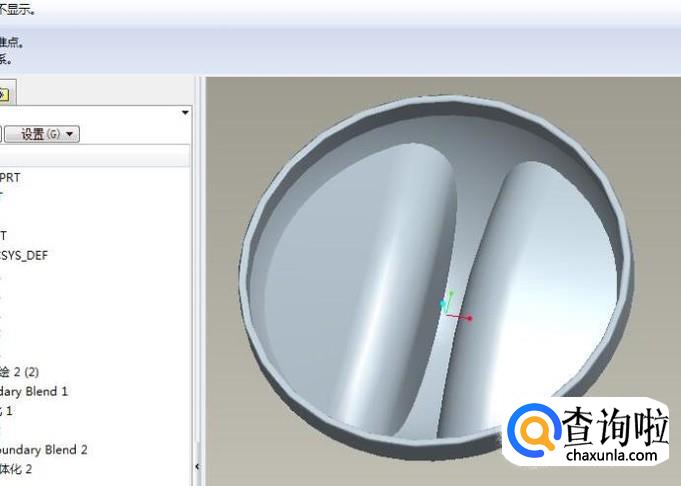

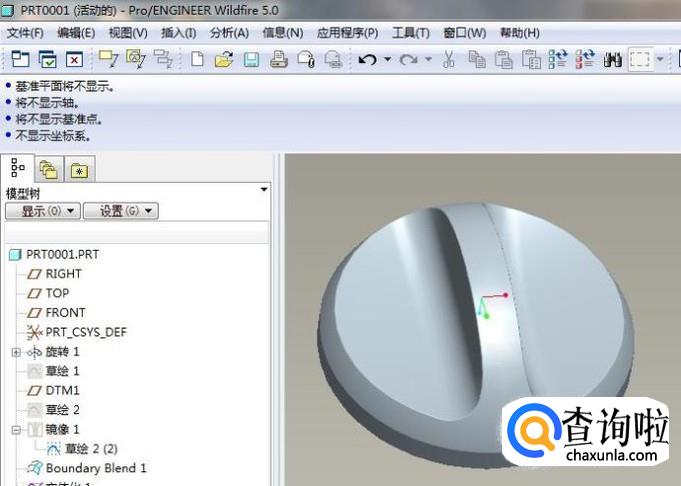

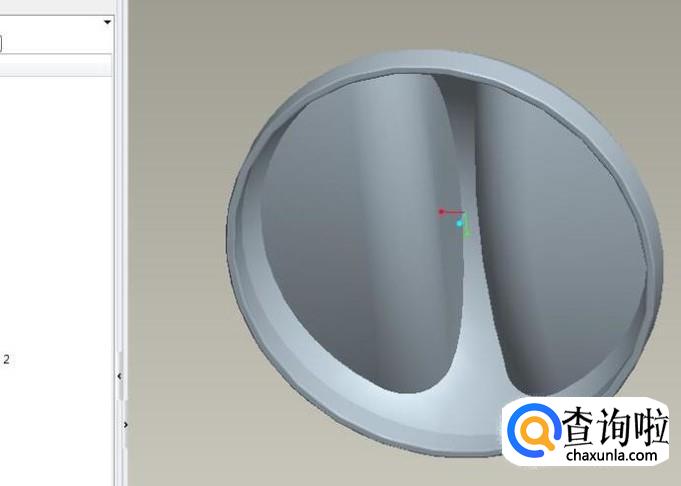

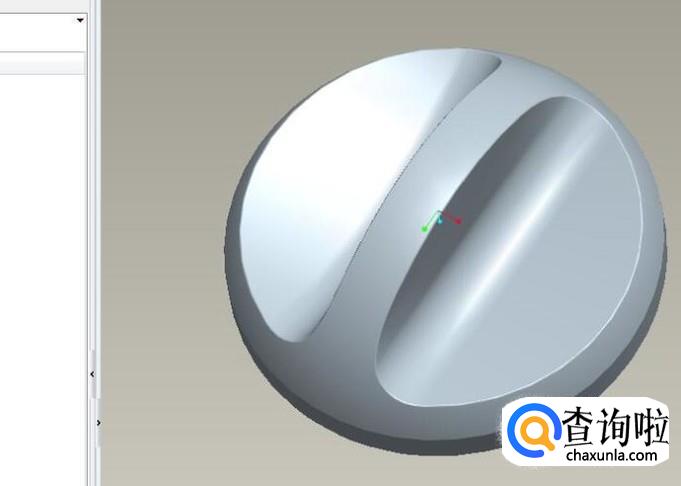

  如下两幅图所示，
  将所有的基准面、基准轴、草绘线段等全部隐藏，
  然后移动视图方向，
  可以看到一个完整的“微波炉调温旋钮”就这么出现在了Pro/e三维软件中。



特别提示

1、尺寸数据很重要，严格按照笔者以上的步骤进行操作，尺寸数据、操作步骤完全相同，则一定能用Pro/e5.0成功的造一个“微波炉调温旋钮；
2、还是尺寸很重要，如果你能实际测量一个“微波炉调温旋钮”的实际尺寸，那么你可以按照自己测量的尺寸进行建模，不必按照笔者的尺寸来；
3、如果你能吃透笔者的操作步骤，形成自己的操作方法，你也可以不用完全按照笔者的步骤来，前提是你真的弄懂了其中的精髓。
