工具/材料

creo5.0

详细内容

• 01

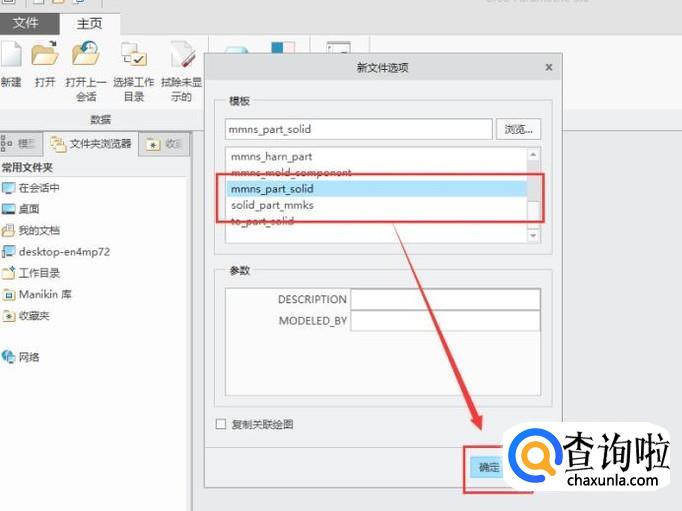

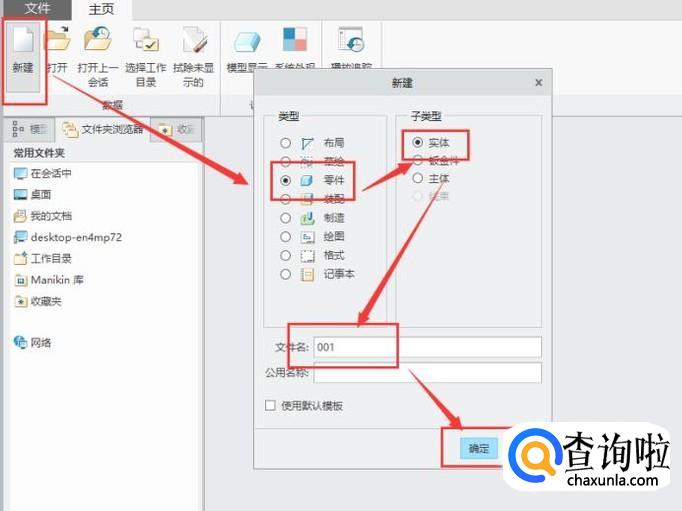

  打开creo软件，创建一个新的零件，创建过程如图所示。


• 02

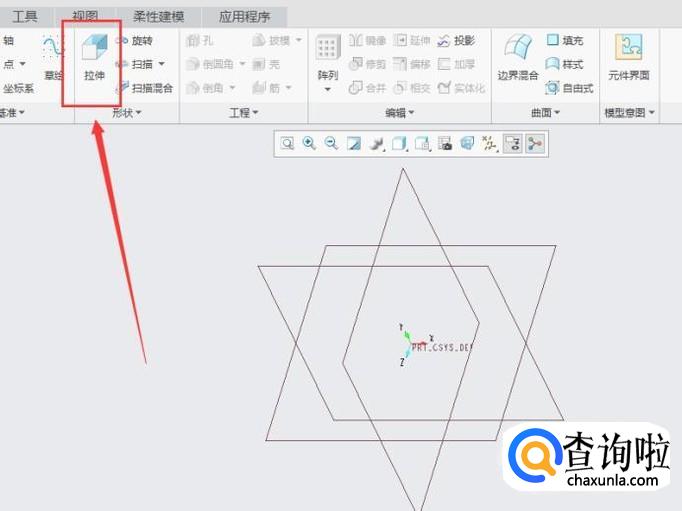

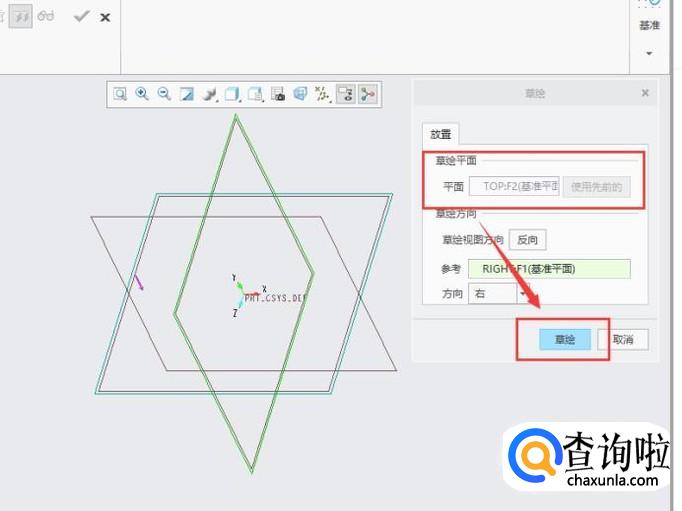

  点击“拉伸”，以TOP面为草绘面，如图所示。


• 03

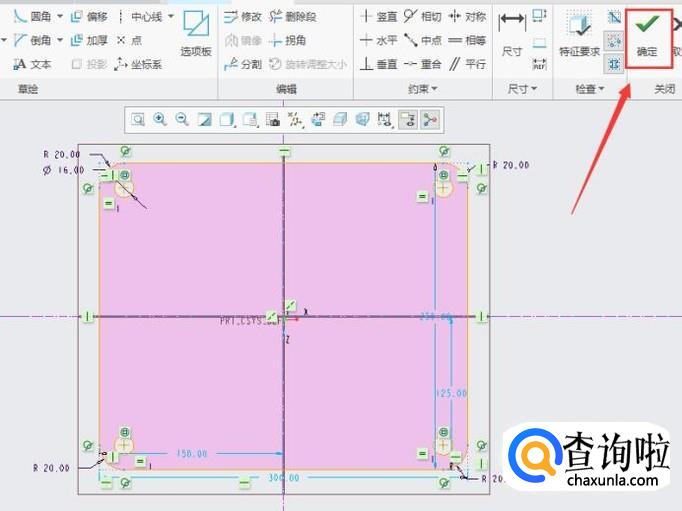

  在草绘界面绘制图示的草图，点击右上角的“确定”即可，如图所示。


• 04

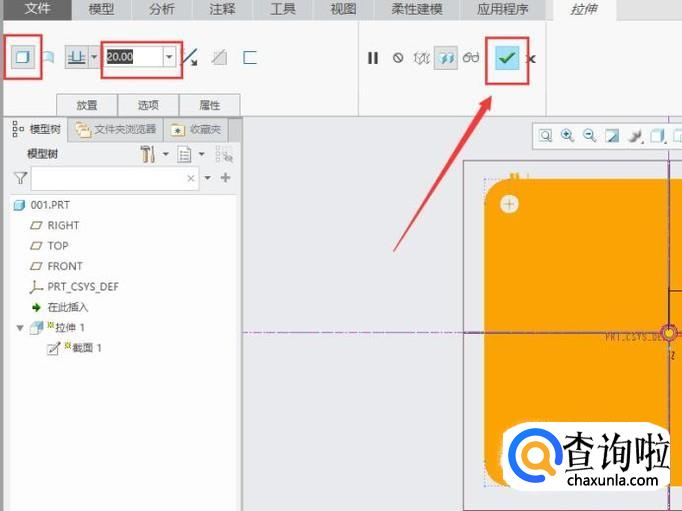

  回到拉伸界面，设置拉伸参数，将其拉伸为实体，深度值为20，最后点击“绿色对勾”即可，如图所示。


• 05

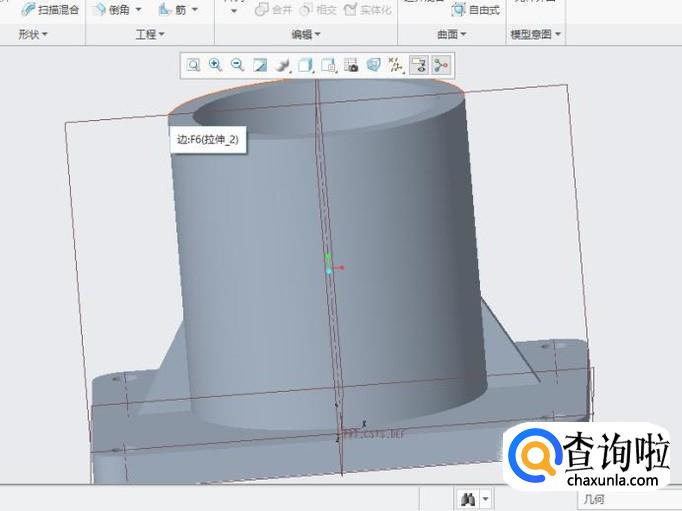

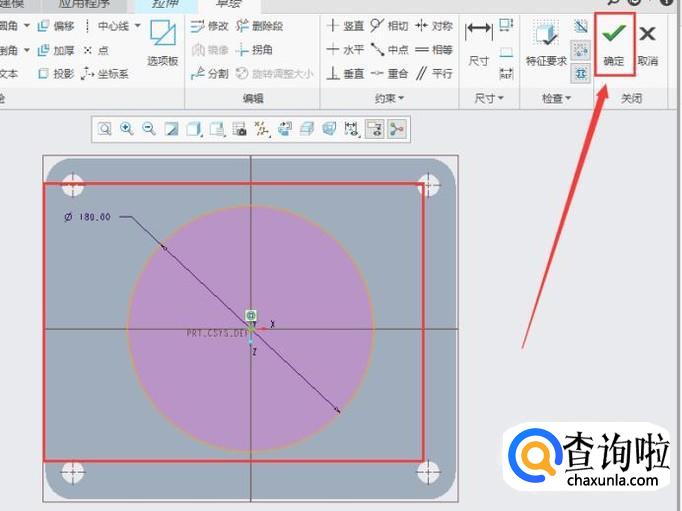

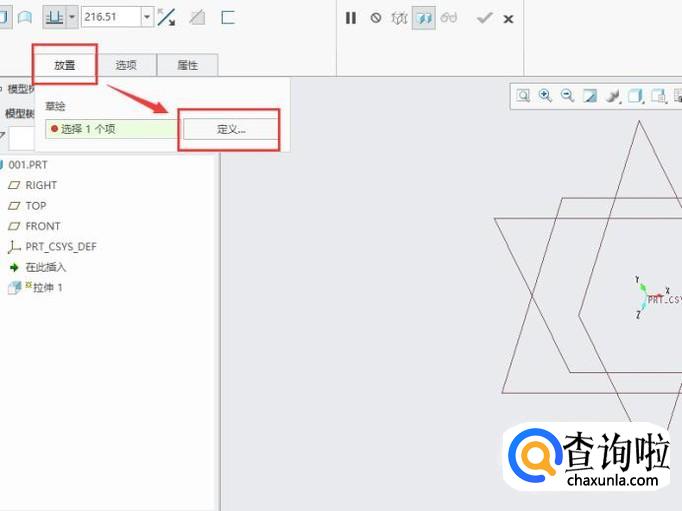

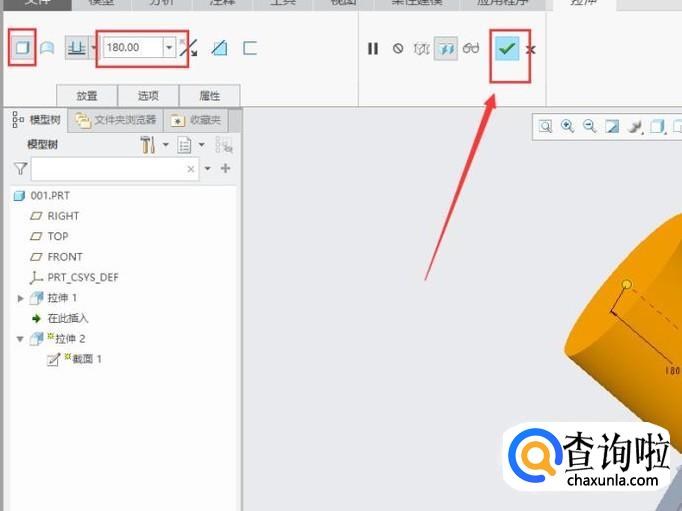

  以零件底部的一个面，创建草绘面，拉伸一个圆柱体，如图所示。


• 06

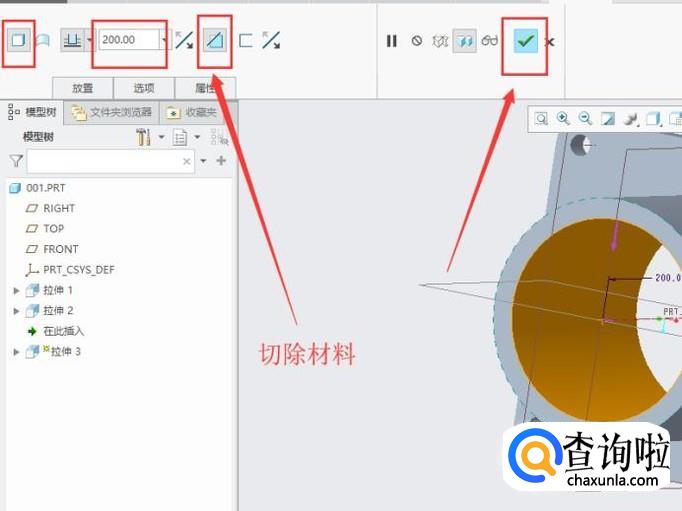

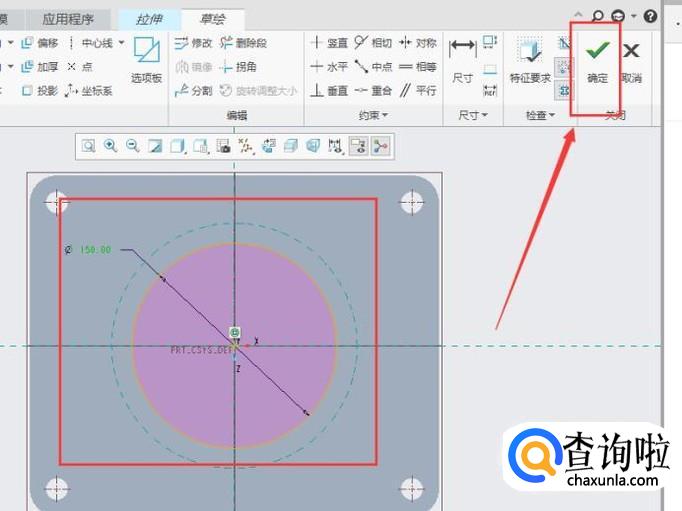

  以圆柱表面为草绘面，“拉伸”一个切除圆孔，如图所示。


• 07

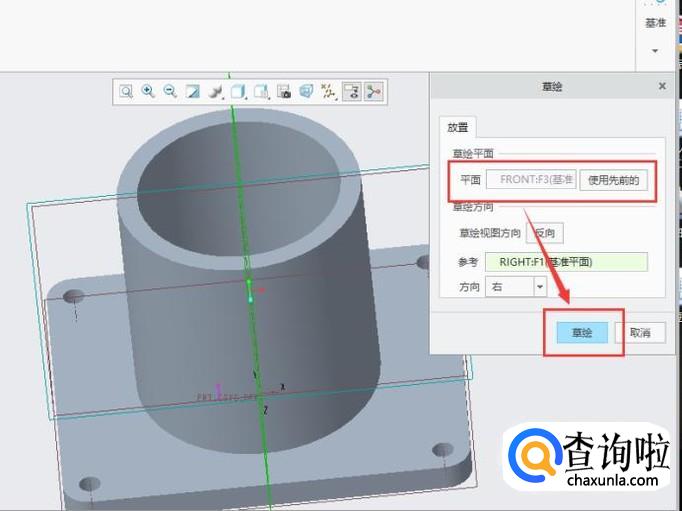

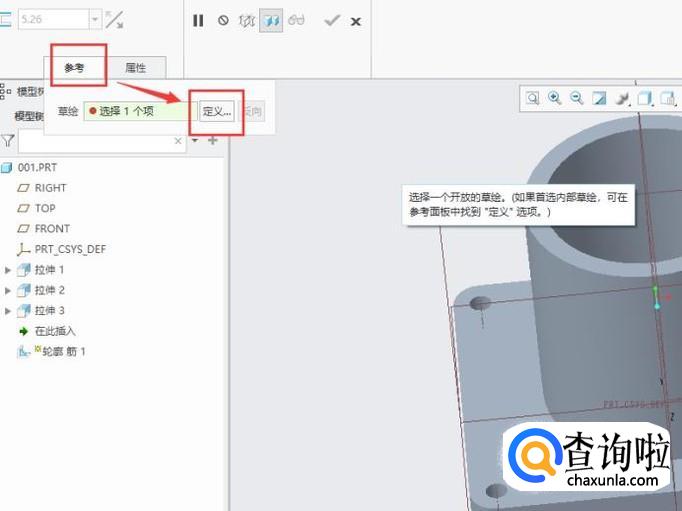

  选择“轮廓筋”，以FRONT面为草绘面，如图所示。


• 08

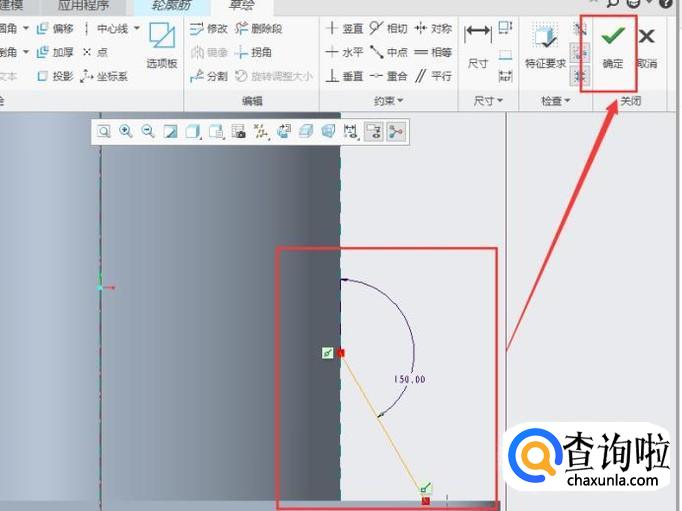

  在草绘界面绘制图示的直线，点击“绿色对勾”即可，如图所示。


• 09

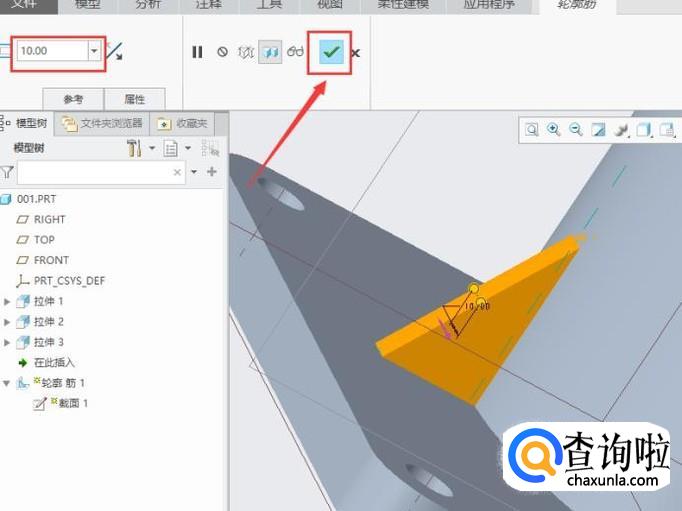

  设置筋厚度值，点击“绿色对勾”即可，如图所示。


• 010

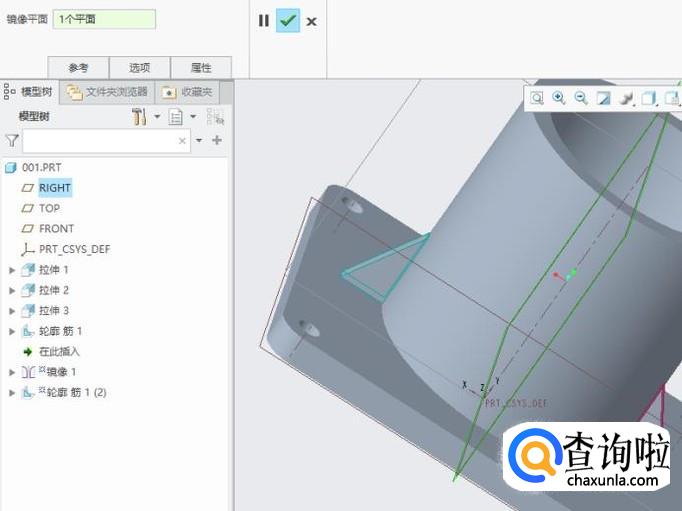

  选中轮廓筋，执行镜像命令，将其镜像到另一边，如图所示。
