caxa如何利用设计元素库快速创建立体红色五角星

知识问答小编

0次浏览

2022-10-24 22:42:04

最佳经验

本文由作者推荐

简要回答

　　caxa实体设计是一款功能十分强大的三维设计软件，

　　其中的设计元素库功能尤为突出，

　　创建立体五角星是学习三维建模最常见的实训演练，

　　那么，

　　在caxa实体设计中如何利用设计元素库快速创建一个立体红色五角星呢？

详细内容

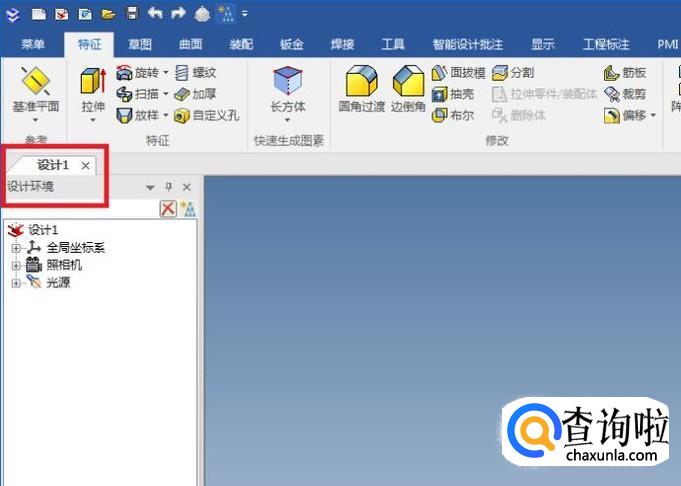

01
如下图所示，
打开caxa实体设计2018软件，
新建一个设计文件，
文件名称默认为“设计1”。

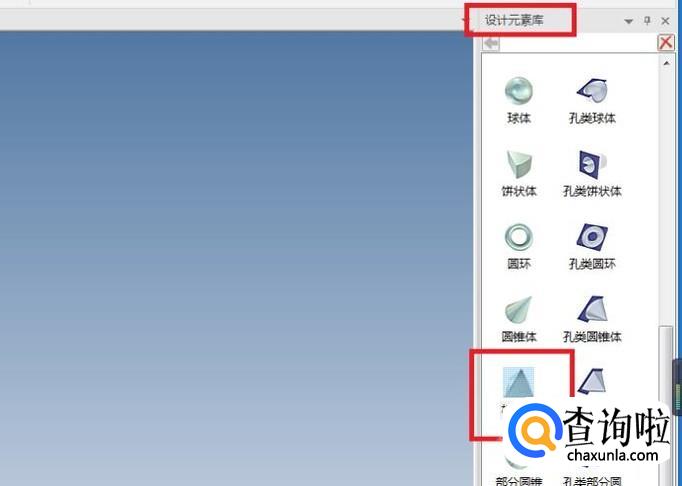

02
如下图所示，
将我们的视线转移到软件的右边，
那是软件自带的设计元素库（见上面那个红色框选），
在设计元素库中，
我们找到“棱锥体”（见下面那个红色框选），
用鼠标左键将它拖动到三维工作区域再放开。

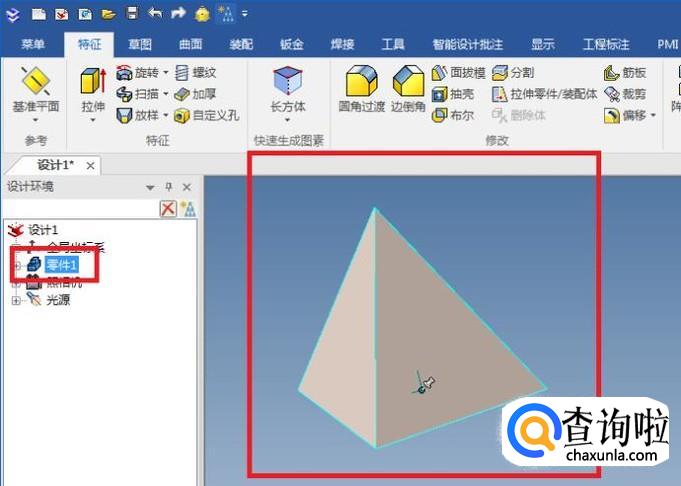

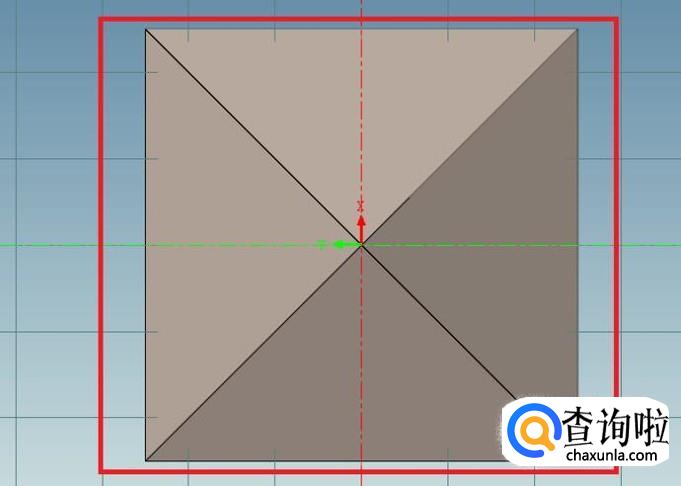

03
如下图所示，
成功地创建了一个不知尺寸的棱锥体，
在设计树中名称叫“零件1”。

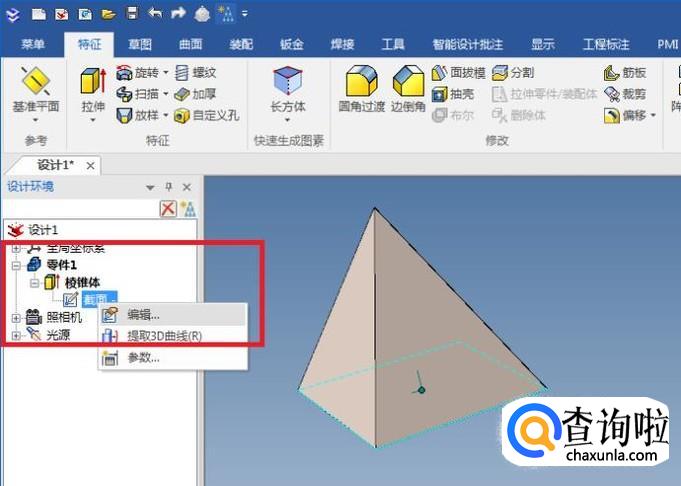

04

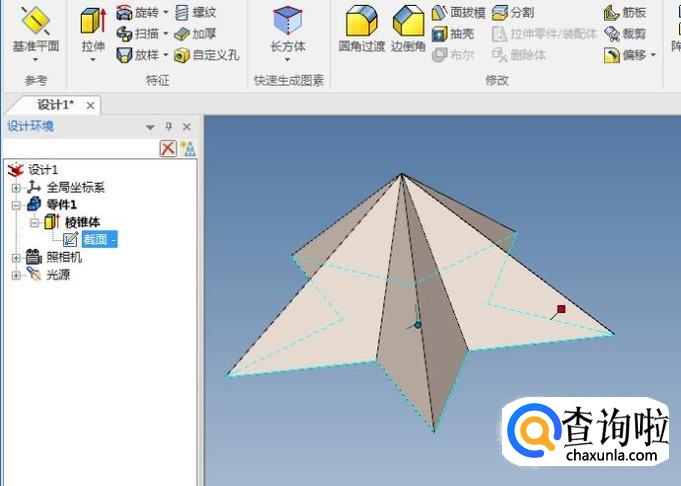

如下图所示，
见红色框选，
在设计树中层层展开零件1，
直到出现“截面”，
然后，
鼠标左键选中“截面”，
单击鼠标右键，
在弹出的下拉菜单中点击“编辑”。

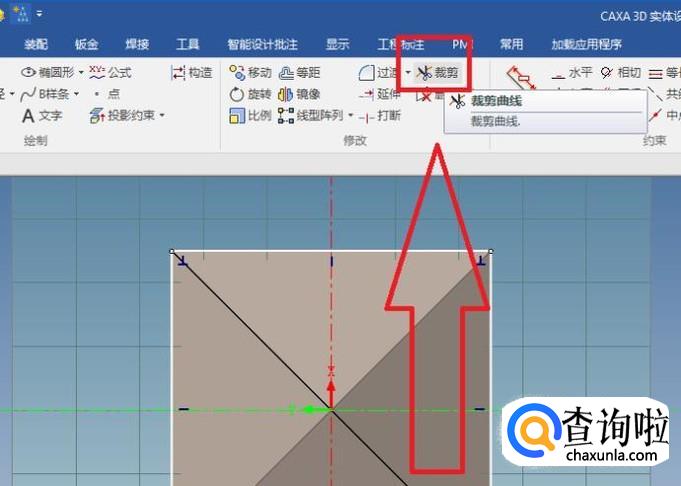

05
如下图所示，
自动进入到草图界面，
在草图工具栏中点击“裁剪”图标。
06
如下图所示，
将这个棱锥体的截面（也就是正方形）全部“裁剪”掉。
07

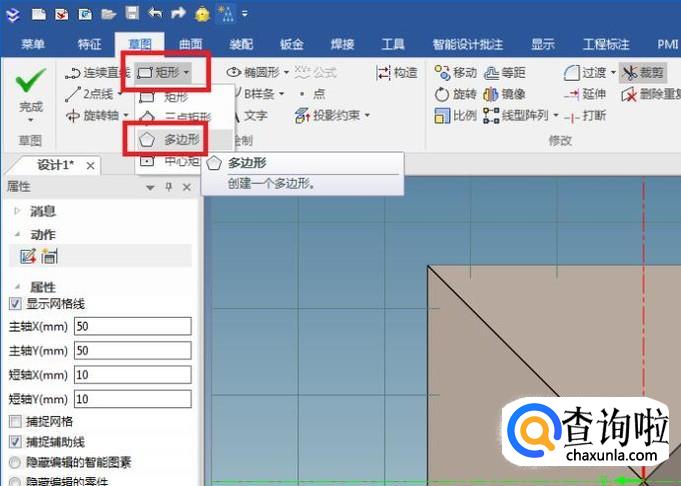

如下图所示，
在草图工具栏中点击“矩形”图标，
然后，在弹出的下拉菜单中点击“多边形”，
至此，激活“多边形”命令。
08

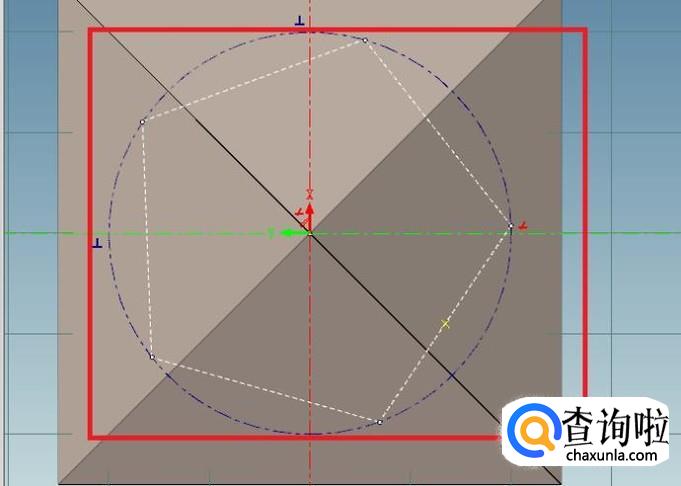

如下图所示，
以左边原点（0,0）为圆心，画一个正五边形。
09

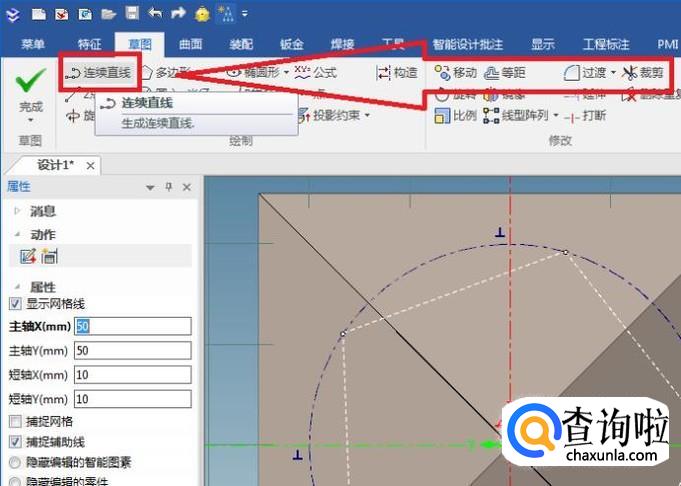

如下图所示，
在草图工具栏中点击“连续直线”图标。
010

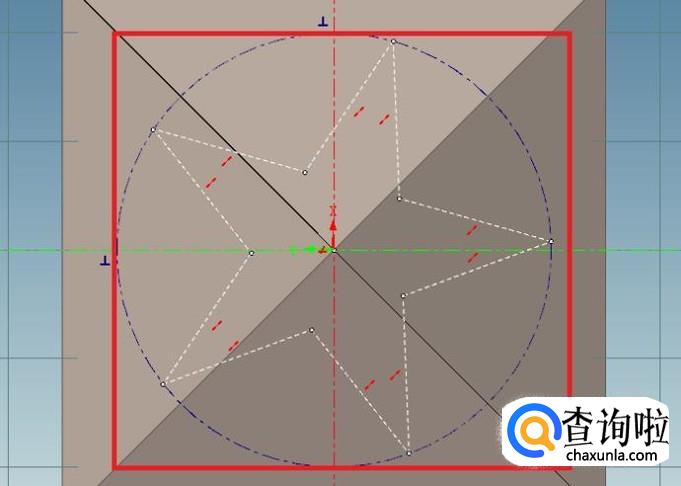

如下图所示，
将正五边形的每个点都两两相连，
最后成为一个五角星的形状。
011

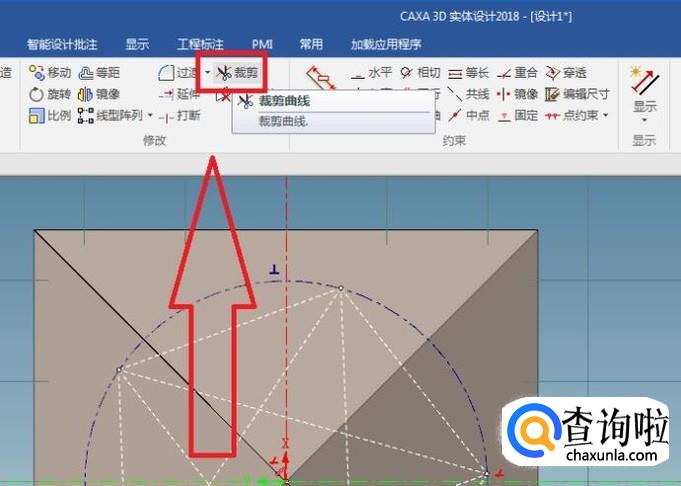

如下图所示，
继续在草图工具栏中点击“裁剪”。
012

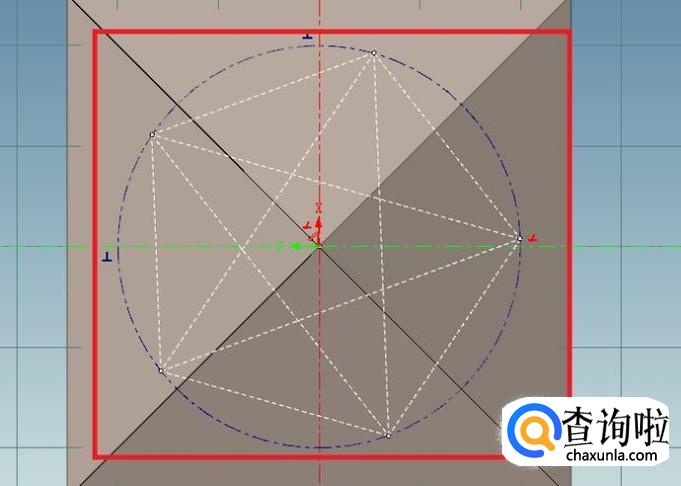

按下图所示，
进行裁剪，
最后只留下如下图所示的五角星形状，
至此，
草图编辑完成。

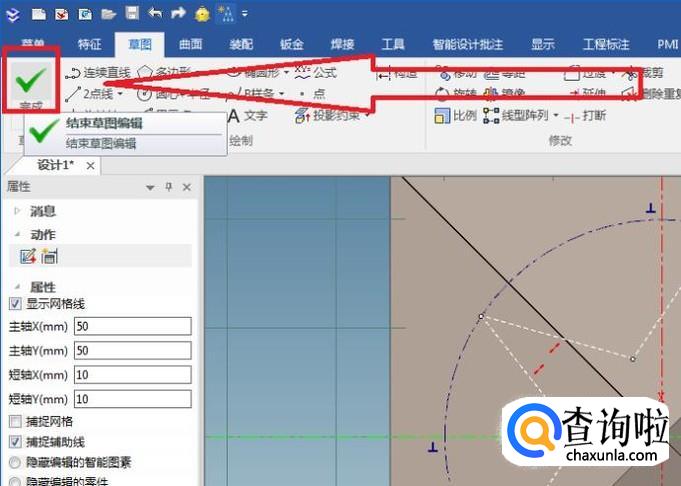

013
如下图所示，
点击草图工具栏中的“完成√”，
结束草图编辑。

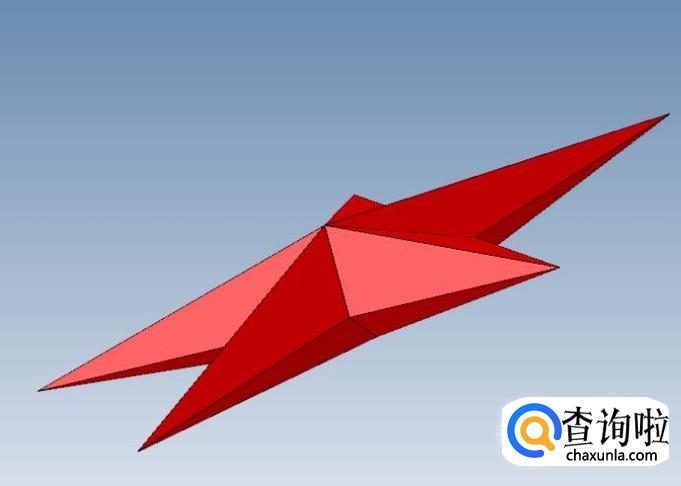

014
如下图所示，
立体五角星的半边体算是完成了，
只是有点太尖了，
看着不舒服。

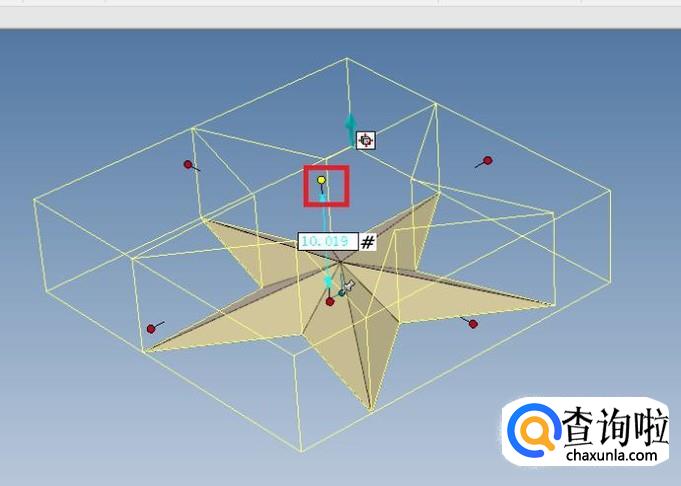

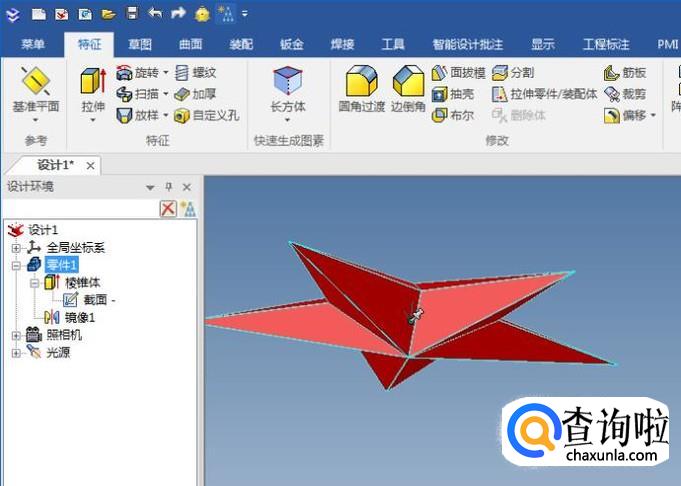

015
如下图所示，
连续点击这个实体，
直至出现如下图所示的黄色部分（手柄），
然后用鼠标左键点击红色框选中的手柄，
拖动它，
来调整五角星的高度，
直到看着舒服为止。
016

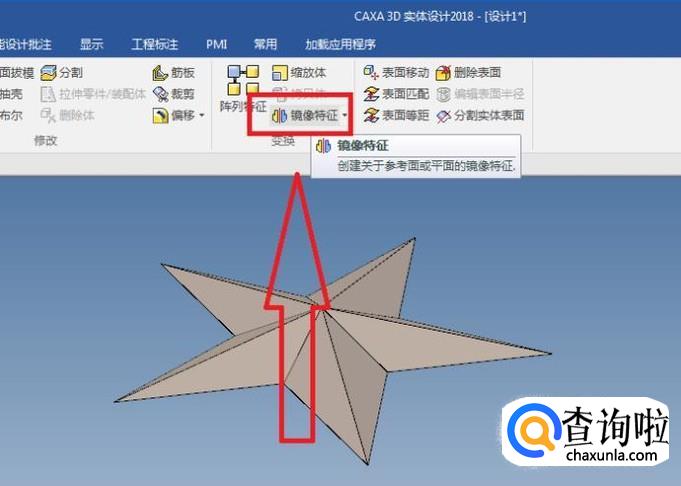

如下图所示，
在“特征”工具栏中的“变换”一块找到“镜像特征”图标，
点击它，
激活“镜像”功能。
017
如下图所示，

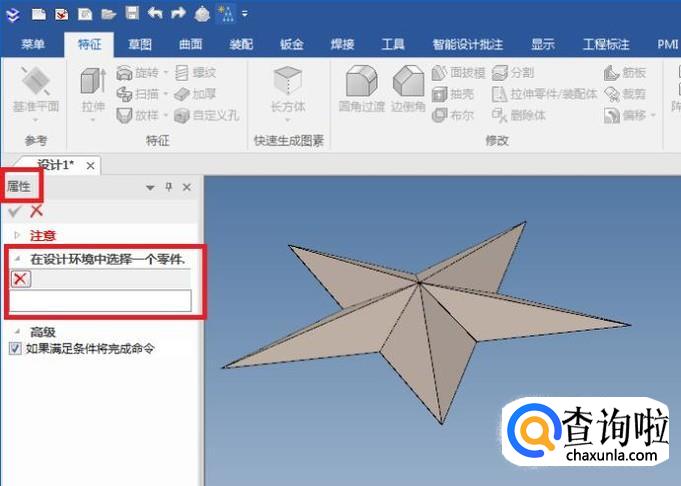

视线转移到软件的左边“属性”那一块，

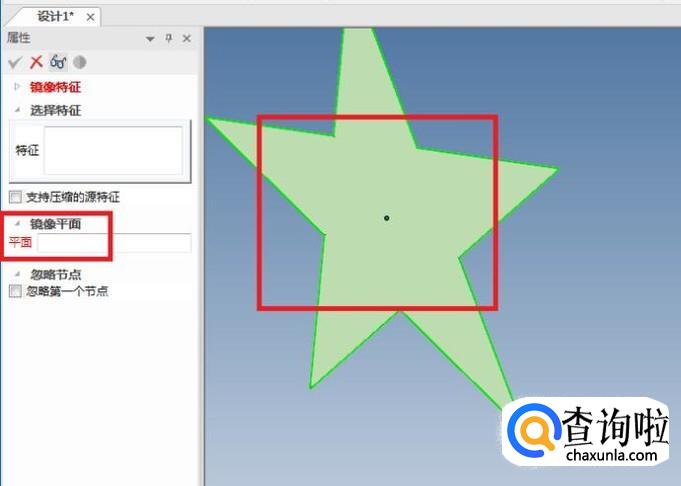

看红色框选：在设计环境中选择一个零件，
然后，我们就点击那个半边的五角星。
018
如下图红色框选所示，
这次又让我们选择平面，
然后，
我们就将五角星翻转过来，
选择红色框选中的那个颜色变成绿色的平面。
019
如下图红色框选所示，

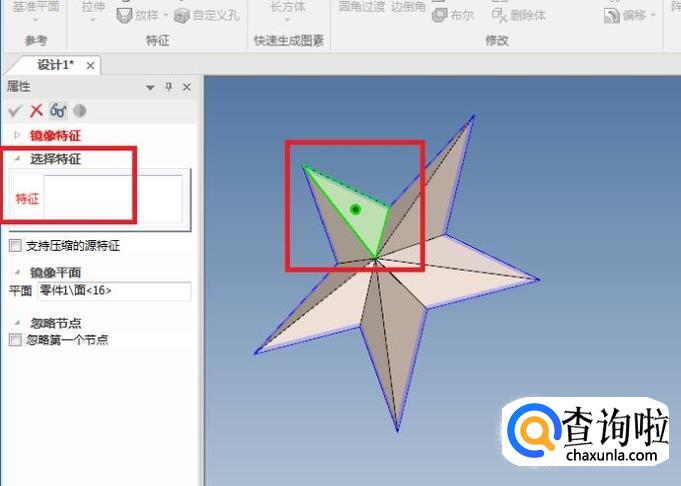

这次又让我们选择特征，
笔者选择了将实体翻转过来再选择那个颜色变成了绿色的部分。
020

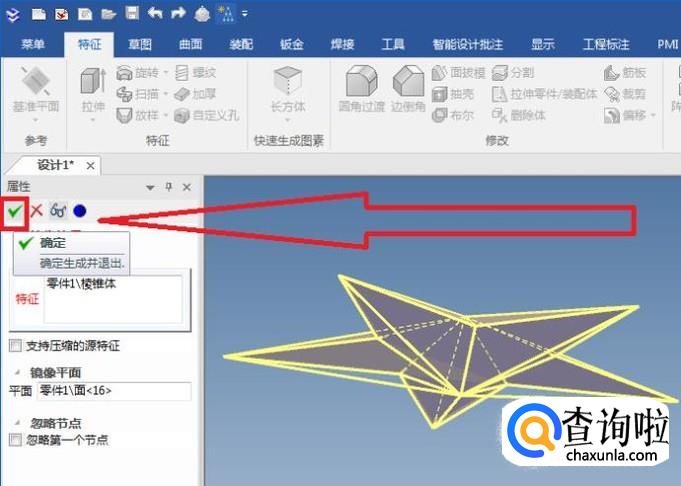

如下图所示，
预览效果明显是可以的，
所以，点击√，（红色箭头所指的红色框选）
完成镜像操作，
至此，
立体五角星是创建完成了。
021

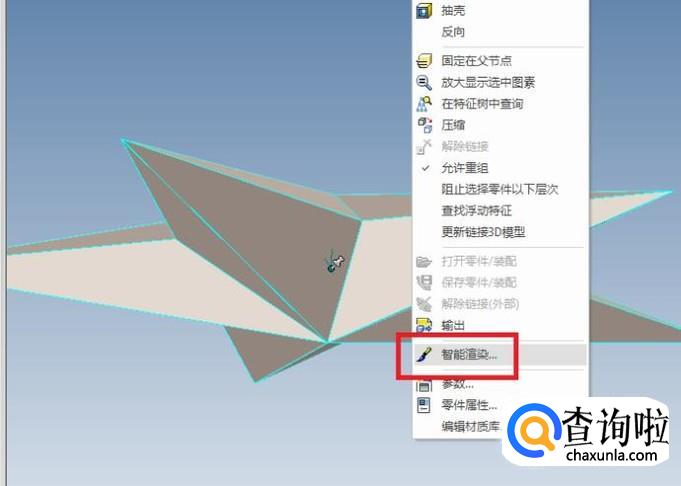

如下图所示，
用鼠标左键选中立体五角星，
然后单击鼠标右键，
然后在弹出的下拉菜单中点击“智能渲染”（见红色框选）。

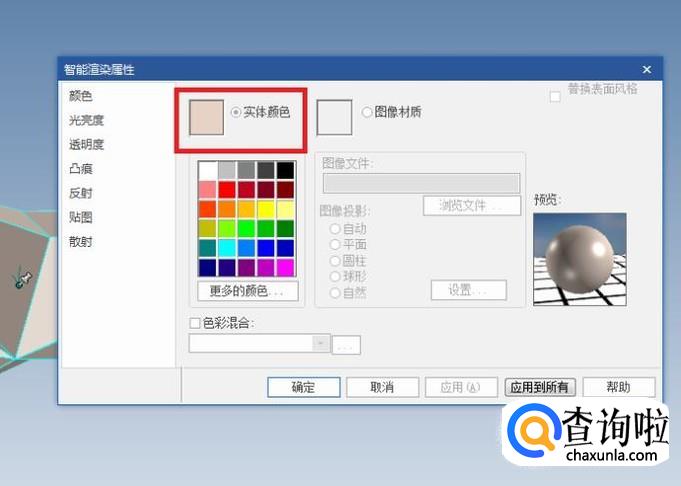

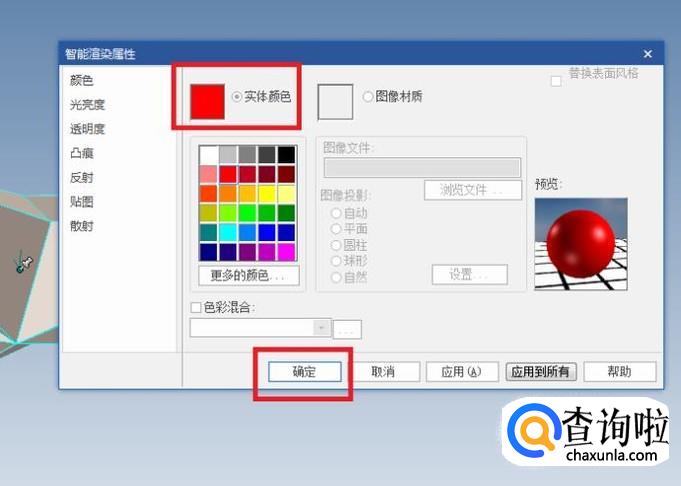

022
如下图所示，
弹出一个“只能渲染属性”对话框，
见红色框选，
默认的是实体颜色，
但是颜色不是红色。
023
如下图所示，
将实体颜色改成红色之后，
点击“确定”。
至此，
红色立体五角星就在caxa实体设计软件中造出来了。

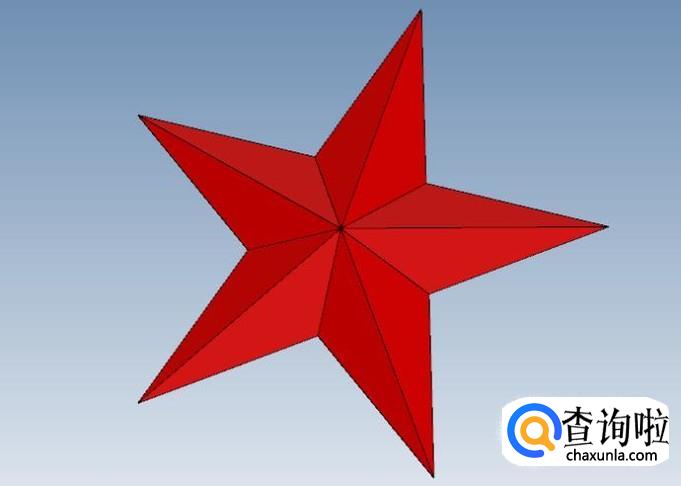

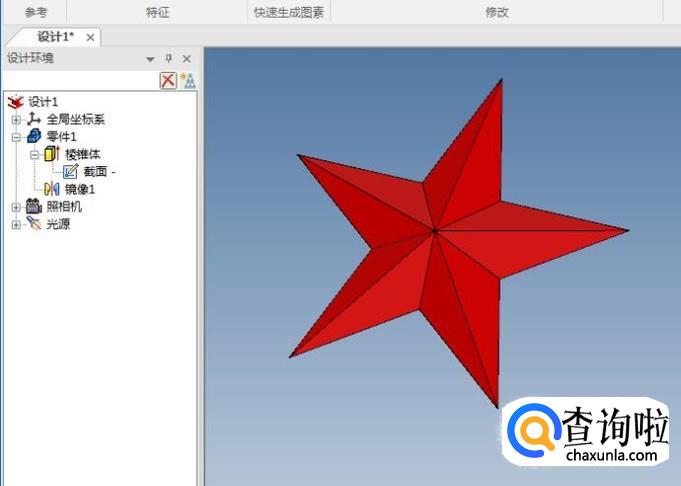

024
如下图所示，
这就是用caxa实体设计软件创建的立体红色五角星。
