UG10.0中如何插入人体模型并成一定的姿势？

知识问答小编

0次浏览

2022-10-25 00:01:36

最佳经验

本文由作者推荐

简要回答

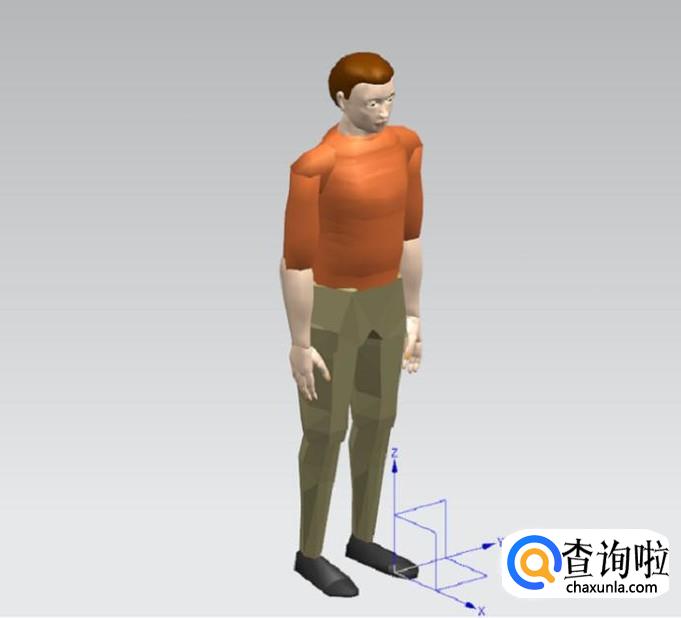

　　在刚学UG的时候，用的是6.0版本，那时候就想用UG建一个人体模型，最好是以自己为蓝本，但是知道8.0版本都没能成功，最后还是到了现在的10.0版本才成功了，因为UG10.0自带了这个人体建模功能。有兴趣的伙伴们可以跟我一起往下看。如下第一幅图是插入人体建模的初始姿势，第二幅图则是我们改变之后选定的跳舞（dancing）姿势。

详细内容

01

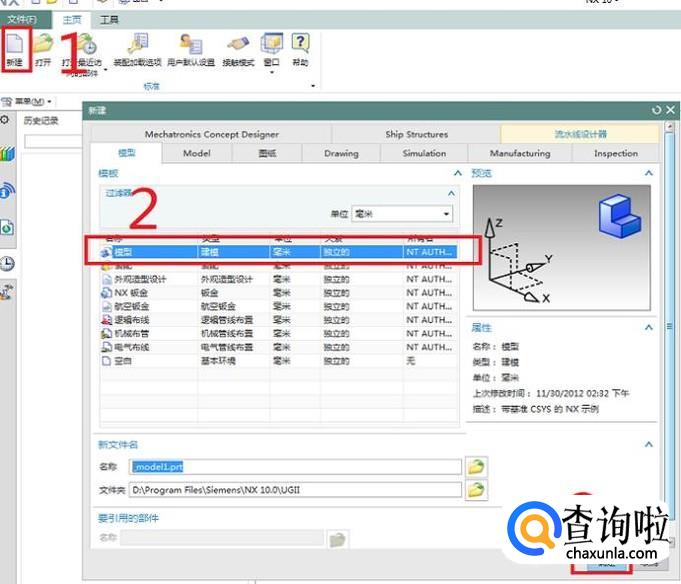

打开UG10.0软件，新建一个模型文件，具体步骤见下图红色框选1、2、3。
02

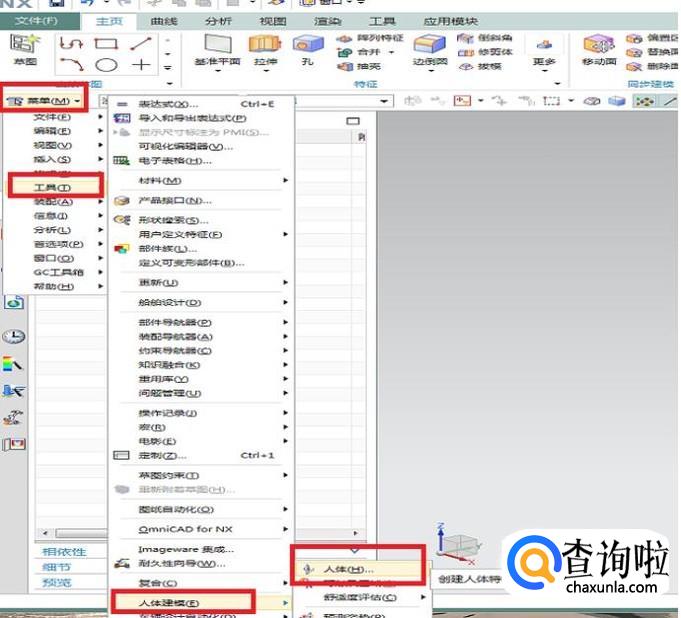

找到“人体建模”这个命令。具体步骤见下图红色框选：【菜单】【工具】【人体建模】【人体】。

我们之前多次使用UG都是【插入】，没想到这个“人体建模”命令竟然是藏在【工具】下面。
03

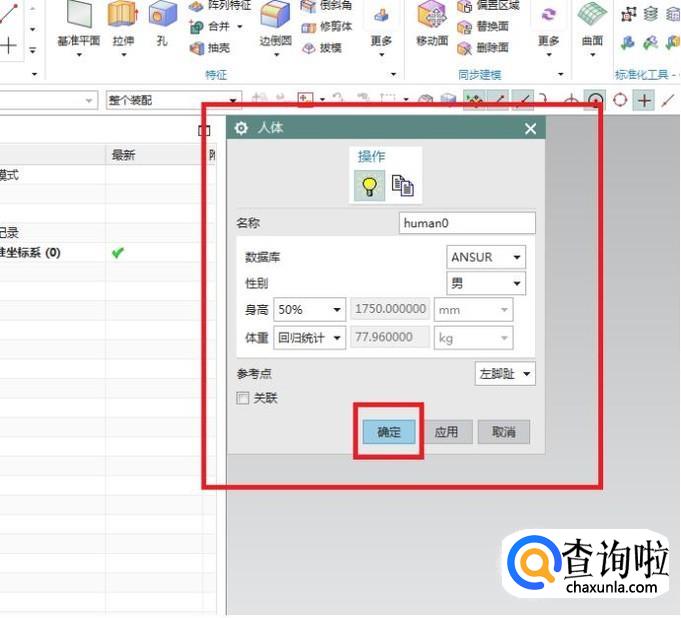

上一步激活了“人体建模”命令，软件就会弹出“人体”对话框，如下图所示，在这个对话框中我们可以选择人体的性别、身高、体重、参考点等。
笔者偷个懒，就选择默认的参数，直接点击“确定”
04
然后人体模型就插入成功了，是不是很方便，很简单？？？没错，就是这么简单。

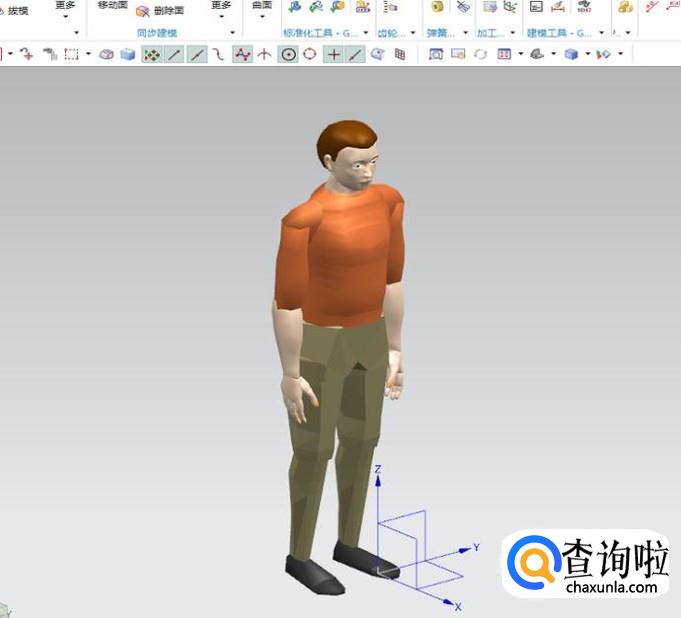

人体插入成功之后，我们可以看到它默认的姿势如下图所示，然后我们也可是编辑人体的姿势，比如跳舞、抬腿、走路等。
05

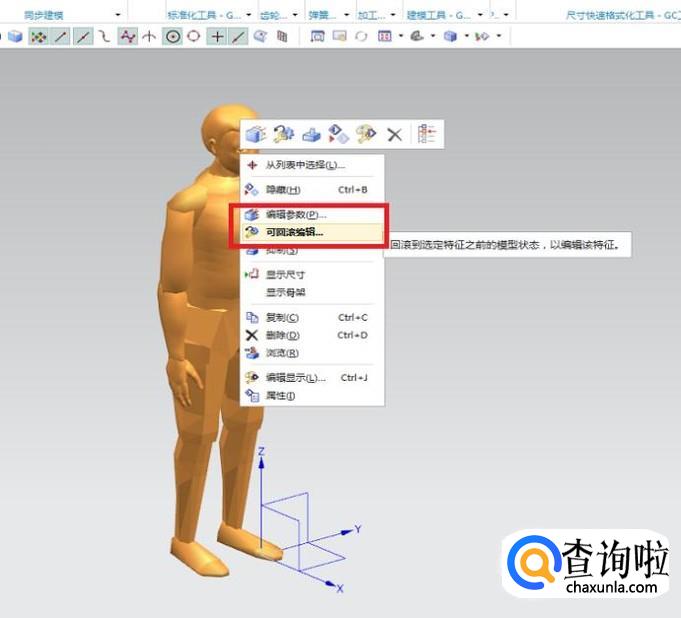

如下图所示，鼠标左键选定人体模型，然后单击鼠标右键，在弹出的下拉菜单中找到“编辑参数”或者“可回滚编辑”，点击它，会弹出“编辑人体”的工具栏。
06

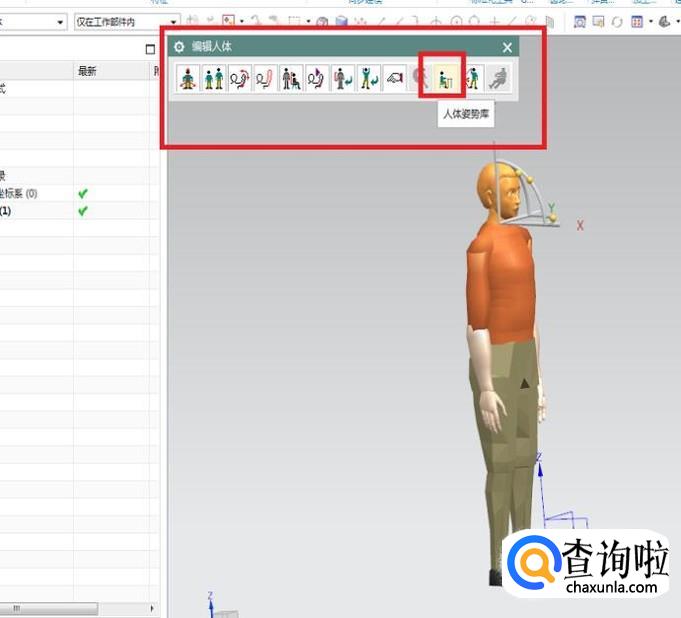

如下图所示，在弹出“编辑人体”的工具栏中，我们可以随意编辑人体的一些参数，比如身高、手型等，但是我们这次的目的是要更改人体的姿势，所以我们主要是找到“人体姿势库”，如下图所示的小红色框选，点开它。
07

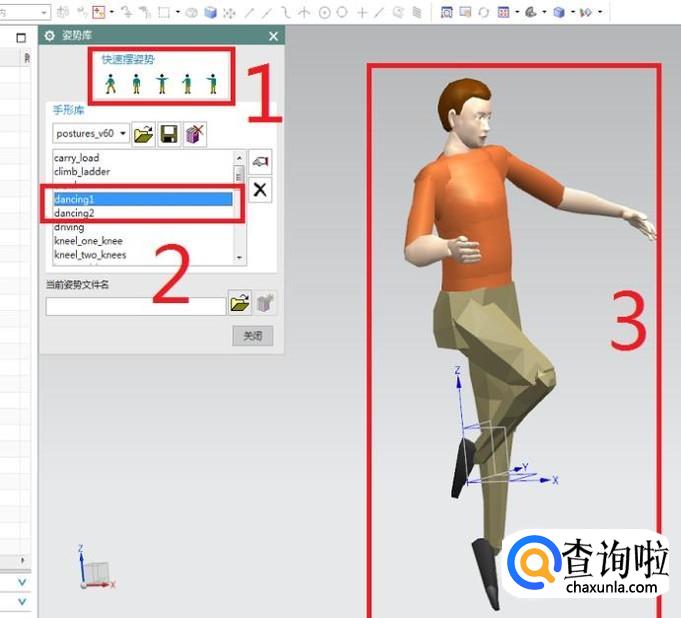

如下图所示，“姿势库”对话框，笔者画了三个红色框选：
1号红色框选是快速摆姿势，几个常见的姿势任我们选择：走路、伸展双臂等五个姿势。
2号红色框选则比较多一点，比如我们选择的跳舞（dancing）的姿势就是在这里选的。
3号红色框选则是预览效果，你选定一种姿势，它立马就给摆出来了。
08

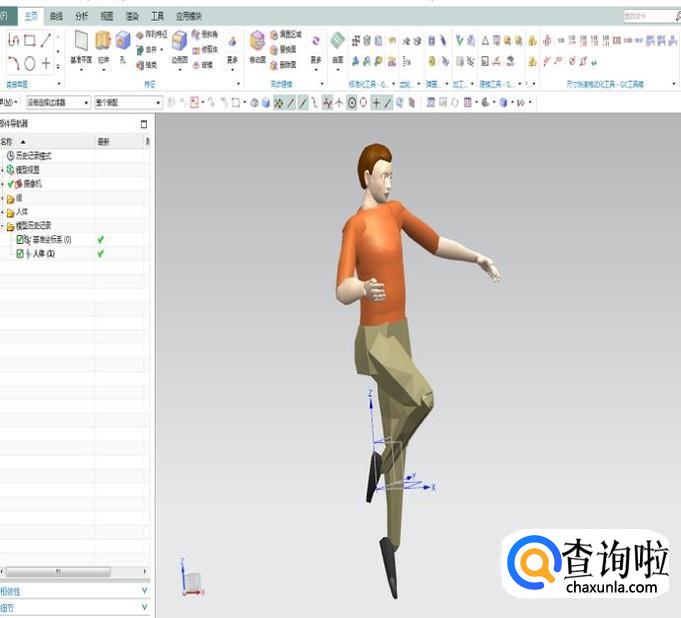

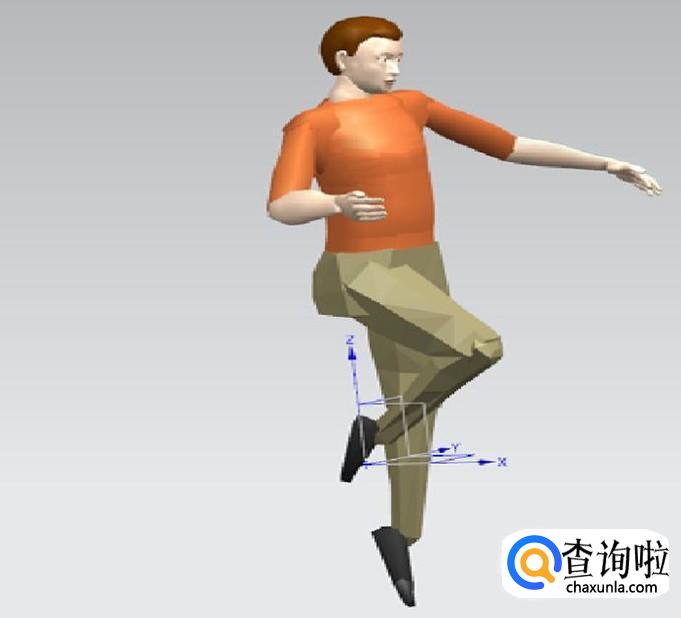

姿势选择完毕，点击“关闭”就可以了，然后它就保持着我们所选的跳舞（dancing）的姿势。如下图所示。
