详细内容

• 01

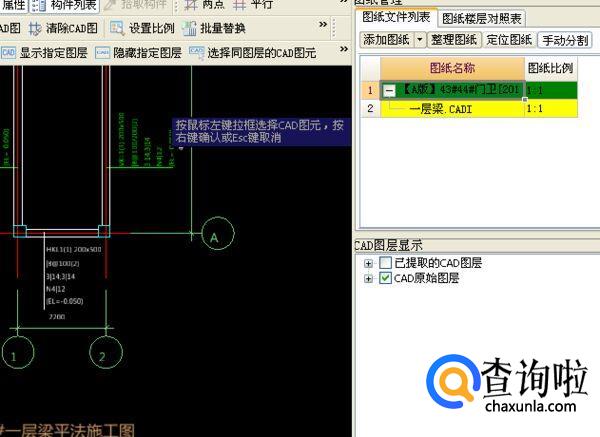

  首先用CAD打开一张图纸，然后我们将图纸导入到广联达算量软件时，会发现很多图形和线条都消失不见了。


• 02

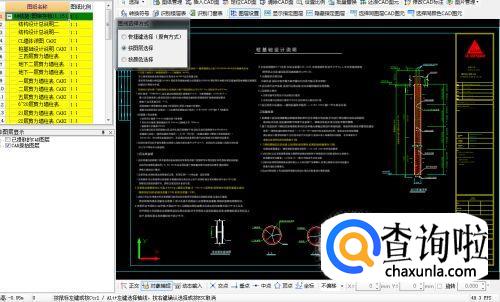

  为什么会出现第一步中的情况呢？让我们重新回到CAD软件的窗口界面，打开图层控制器这时会发现有很多图层是外部参照。


• 03

  然后在CAD菜单栏选择“插入”--“选择外部参照”。


• 04

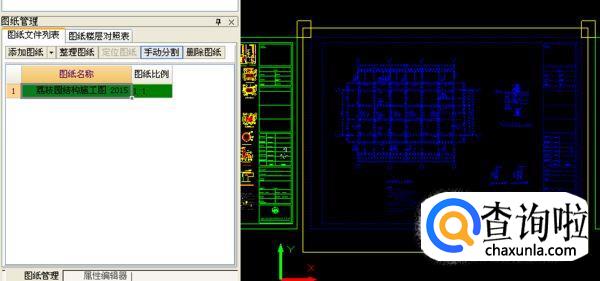

  这时候我们就会发现这张外部参照是已经加载的。


• 05

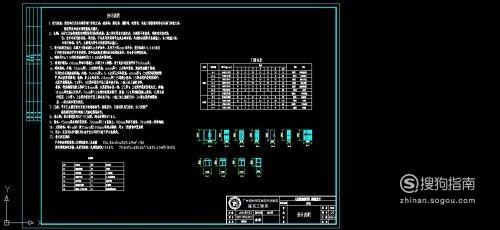

  对于已经加载的外部参照，我们需要对它进行一个绑定，点击鼠标右键-----在弹出的对话框中选择“绑定”。


• 06

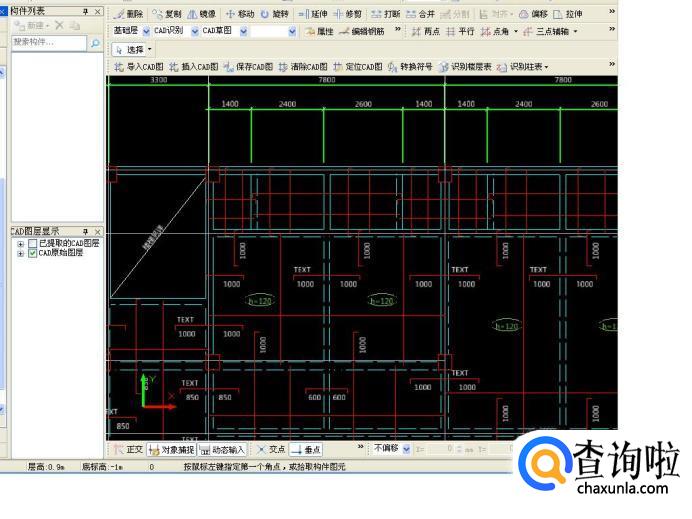

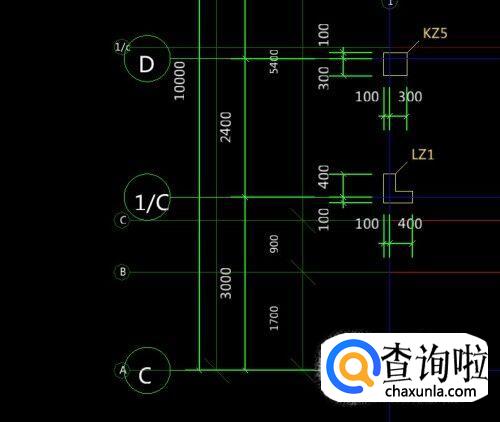

  通过以上步骤，外部参照已经绑定成功，我们将图纸进行一下保存，然后将保存的图纸再倒入到广联达算量软件，这是发现图纸已经非常完整了。


• 07

  一定要注意哦:上一步将图纸重新导入到广联达软件时，我们在选择空间栏目中选择 布局“layout2”。



工具/材料

电脑 CAD软件 、广联达软件、 图纸
