  CAD炸不开一般有两种原因，下面分别介绍：


• 02

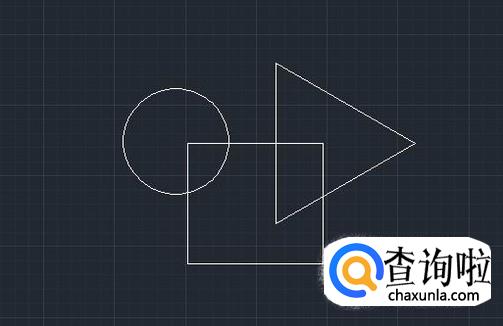

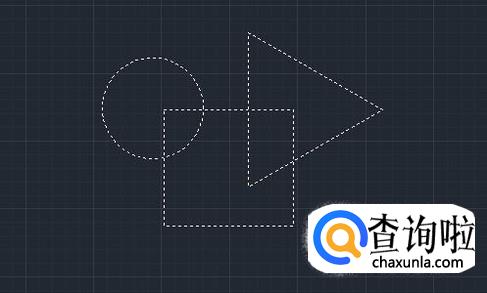

  一种是创建了好几次块，所以通过多次分解就可以解决。例中三角形和长方形为块1，二者整体与圆形成块2。


• 03

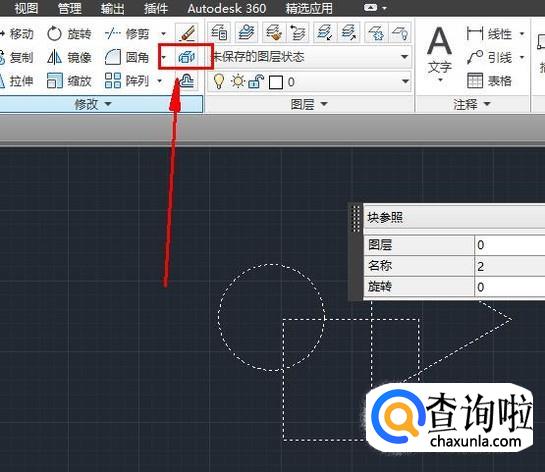

  选择整体，点击“分解”按钮。


• 04

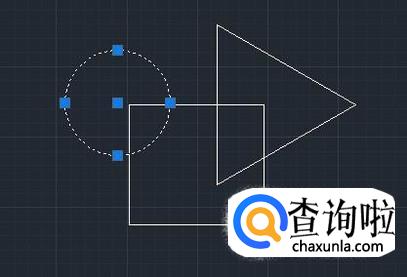

  选中圆，我们发现圆被分解出来了。


• 05

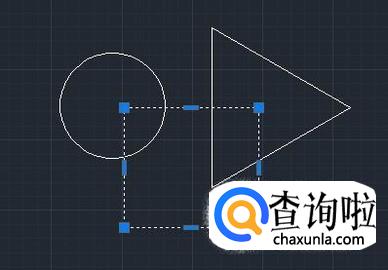

  选择三角形和正方形，点击“分解”按钮，我们发现三角形和正方形分解开了。


• 06

  另一种不能分解的原因是在创建块时，将“允许分解”前面的对钩去掉了
  这种块不能直接炸开，只能通将块中的图形复制出来，然后粘贴到合适的位置，具体解决方法如下：

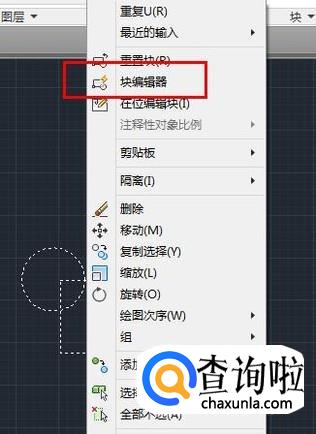

  选中块——右键——块编辑器


• 07

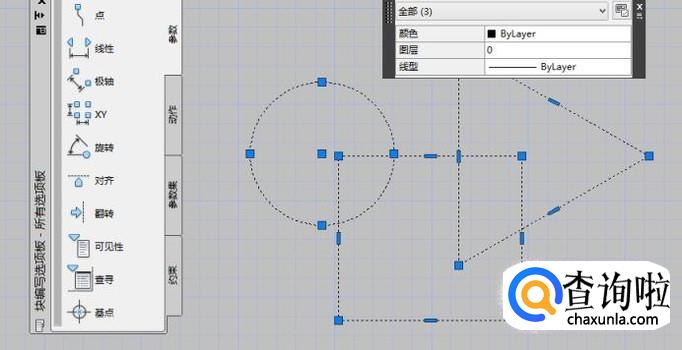

  进入块编辑器后，选中所有图形，右键——复制，或者ctrl+c，复制块中的所有图形


• 08

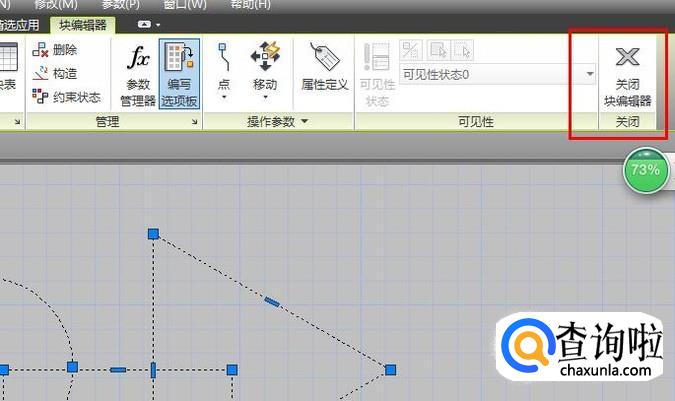

  关闭块编辑器


• 09

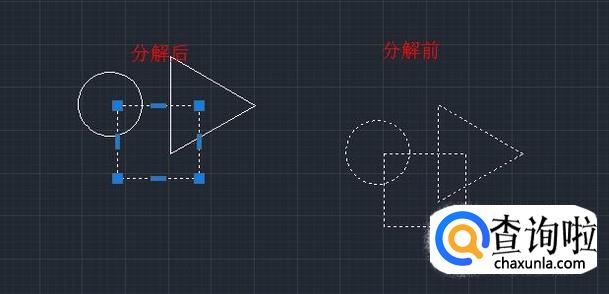

  在绘图区粘贴刚才复制的图形即可（下图为分解前后的对比图）。



工具/材料

CAD软件
