详细内容

• 01

  首先，打开CAD，画一条300mm的线段，如图所示。


• 02

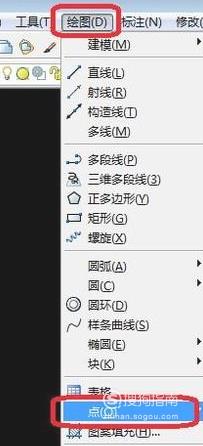

  在定居等分前，要先设置“点”的样式，点击“格式”中的“点样式”，点击确定。（设置了点的样式以备后期检查操作是否有误，等分结束做好图后即可把点删除了）


• 03

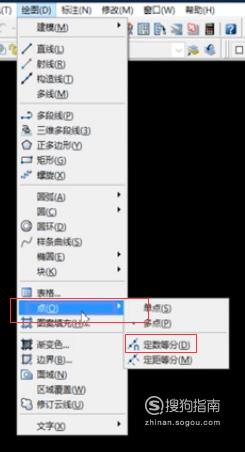

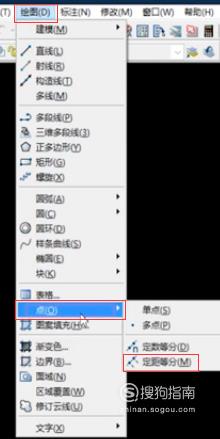

  点击菜单栏“绘图”，其中有“定距等分”和“定数等分”，点击“定距等分”。


• 04

  这时就会出现输入定距等分的距离。假设要将300mm线段以50mm长等分，则输入“50”，按“enter”键即可，如图所示。


• 05

  还是以300mm线段为例，要把它分为相等的4段，按照上述步骤进行。点击菜单栏“绘图”。


• 06

  其中有“定距等分”和“定数等分”，点击“定数等分”。此时出现输入线段数目。输入数目“4”.


• 07

  输入“4”后，按“enter”键，可见线段被均分成了四段，得到结果。


• 08

  定距等分的命令是：MEASURE ，快捷键是 me。
  定数等分的命令是：DIVIDE，快捷键是 div。
