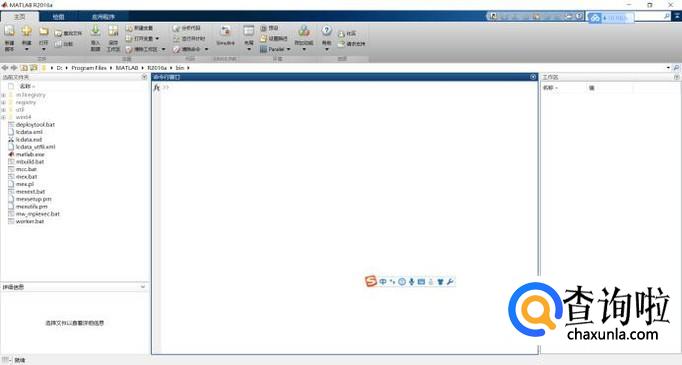

打开MatLab的主窗口，进入命令行窗口。我们以y=x与y=x^2两个图像在一个窗口为例说明。
02

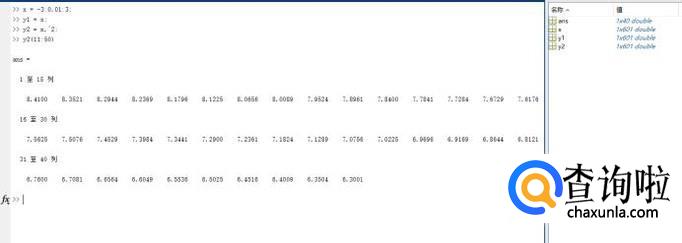

首先生成x,y1,y2的数据。x的范围是[-3,3],y1=x,y2=x^2。如图为代码以及部分数据
03

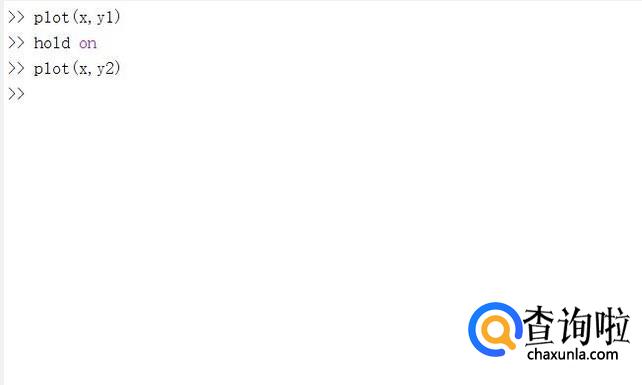

如果在同一个坐标轴上画出这两幅图，那么除了使用plot(x,y)以外，还需要使用hold on命令，意思是保持窗口，在同一个页面绘制。多个函数也是类似地，在两次绘制之间使用hold on
04

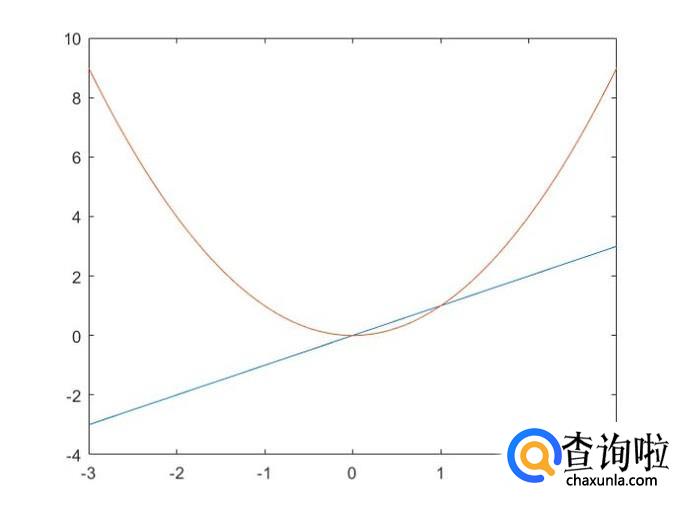

绘制出来的效果如图所示。
05

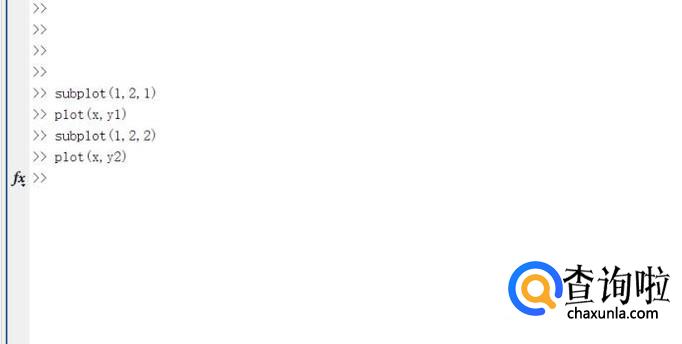

如果希望并排显示两幅图，则需要使用subplot(m,n,p)命令。其中m,n表示将画板分为m行n列，p表示下一幅图绘制在第p个位置(从左到右，从上到下编号)。例如，将这两幅图按一行两列显示的代码如下。
06

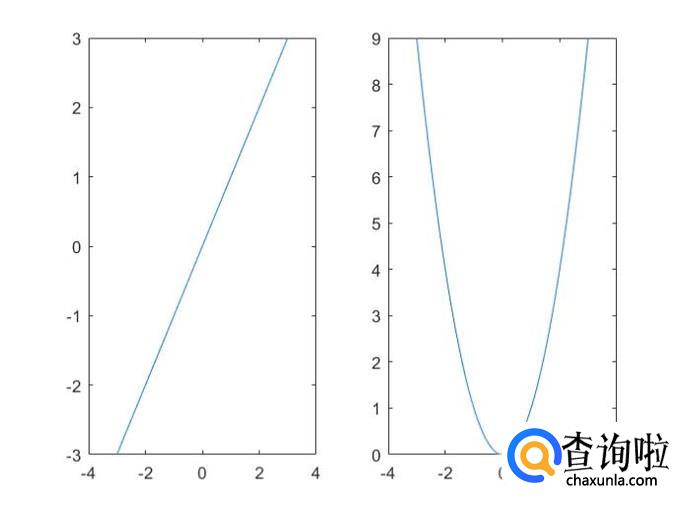

这样得到的图像显示如下。
