详细内容

• 01

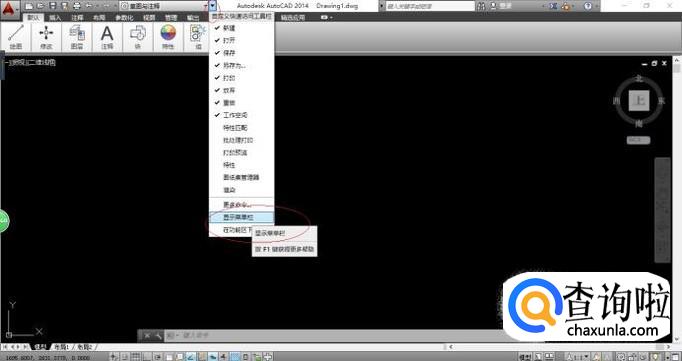

  启动AutoCAD 2014辅助设计软件，如图所示。点击自定义快速访问工具栏向下箭头，弹出下拉列表选择"显示菜单栏"项。


• 02

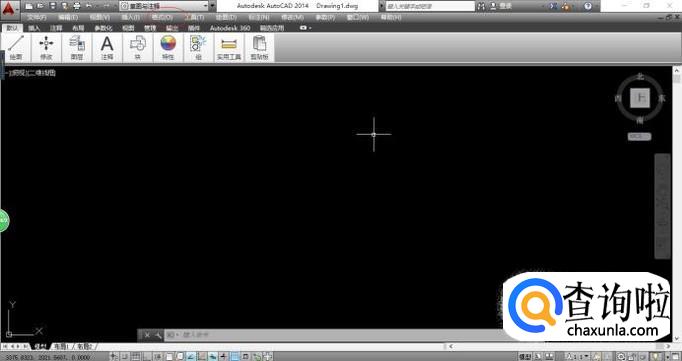

  如图所示，唤出"系统菜单栏"区。点击"格式"图标，用于设置绘图区域。


• 03

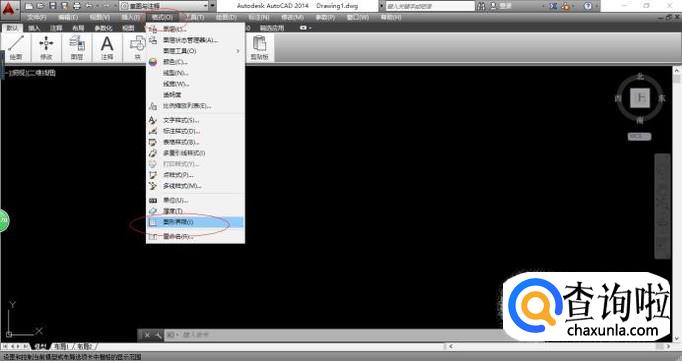

  弹出"格式"菜单选项，如图所示。点击"图形界限"项，下步将进行设置绘图区域的操作。


• 04

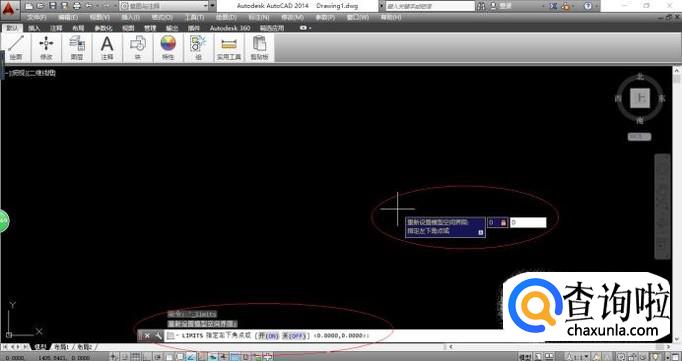

  如图所示，命令窗口显示"LIMITS 指定左下角点"。输入左下角坐标"0,0"，按回车键确认。


• 05

  命令窗口显示"LIMITS 指定右上角点"，如图所示。输入右上角坐标"594,420"，按回车键确认。


• 06

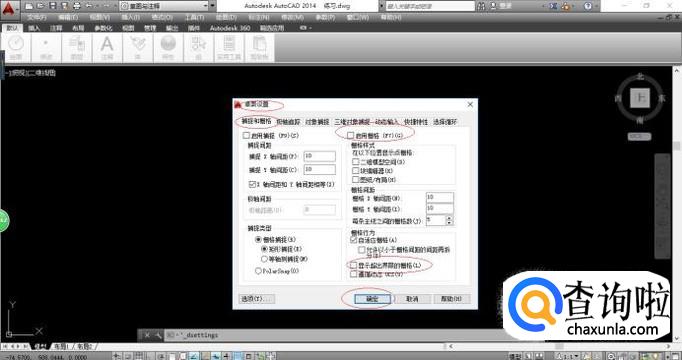

  如图所示，唤出"草图设置"对话框。选择"捕捉和栅格"标签，勾选"启用栅格"复选框、取消勾选"栅格行为→显示超出界限的栅格"复选框。


• 07

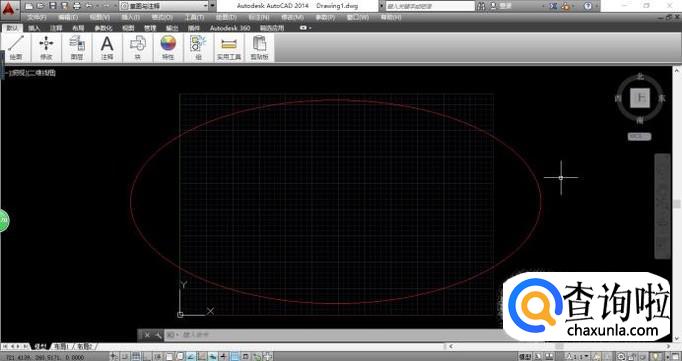

  完成设置绘图区域的操作，如图所示。本例到此结束，希望对大家能有所帮助。



工具/材料

AutoCAD 2014辅助设计软件
